工控面板接口端子数据的关键信息与注意事项

Q A & 问：电气设备接线贴士 : 善用端子块跳线

我们发现几乎每个工业控制面板上都有DIN导轨安装端子。在这篇短文中，我们重点关注可能用于将多个模块连接在一起的跳线。这提供了一种方便的方式来扩展连接到单个节点上的导线数量。这对于小电流应用中的功率分配特别有用。

让我们首先认识到，制造商提供了各“系列”的端子块，其组件被设计成无缝地协同工作。每个生态系统都包括端子本身、端板、隔板、端止点、跳线和标签。端子块可能具有螺纹端子或弹簧加载连接。跳线也可以是螺纹端子或弹簧负载的。多种颜色允许你对控制面板进行颜色编码。例如，图1所示的 Altech 公司产品具有 CY2.5 螺纹端子接线，弹簧加载的4个引脚的跳线，颜色为蓝色。

图 1 :配置4位跳线的端子块图片，用于每个节点8个连接点的配电。

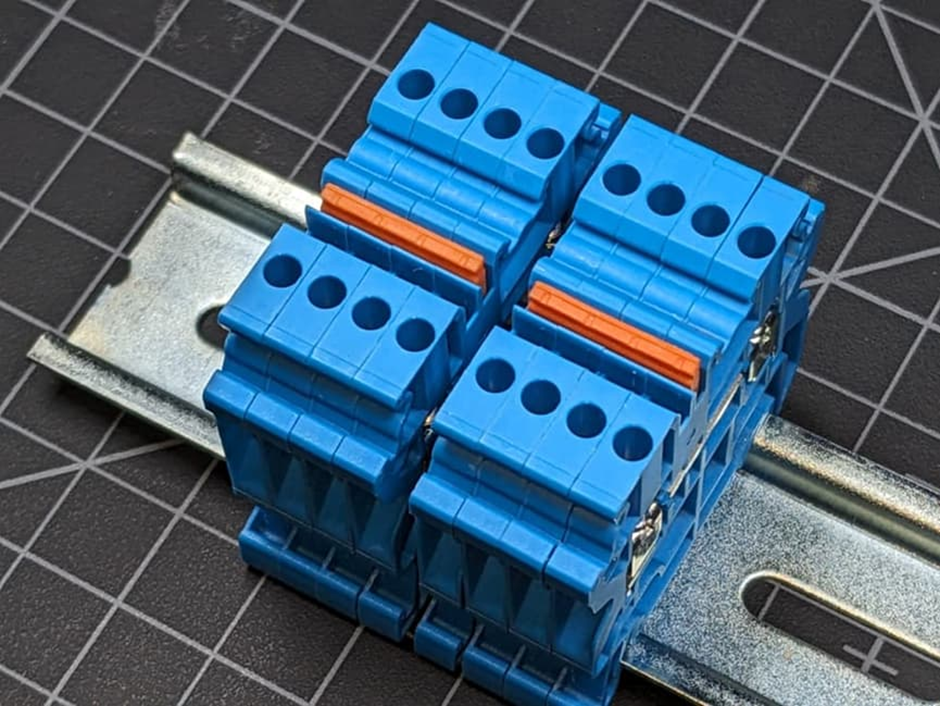

图1所示的配置为配电提供了很好的解决方案。总共有8个端子块。安装了橙色跳线后，它们有效地形成了一对街区，每个街区有8个可用连接点。如图2所示，电线从侧面进入。在这里我们可以看到侧对侧母线。我们也可以辨认出拉紧线的螺丝和夹子。

图 2 :端子块和跳线并排图。

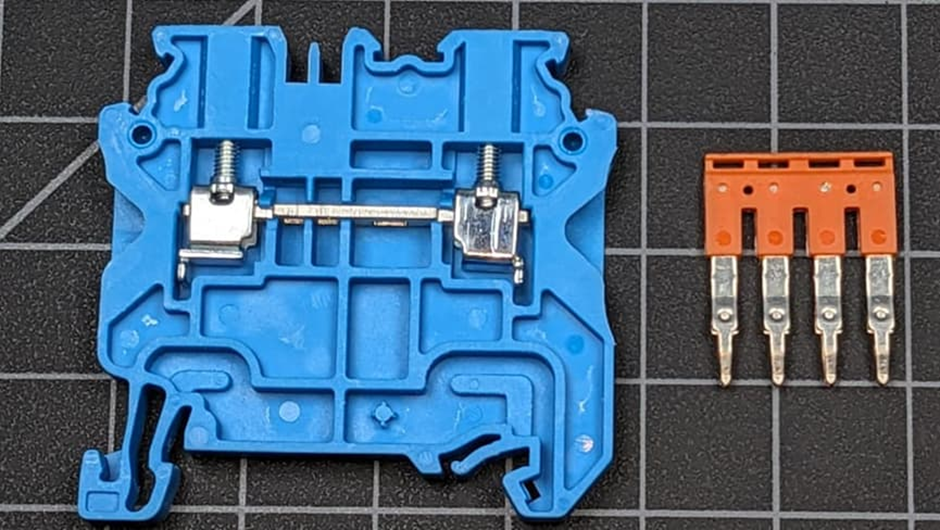

图2为端子块旁边的橙色弹簧加载跳线。跳线与母线的关系如图3特写图所示。跳线的弹簧张力为母线提供了牢固的电气连接。

技术贴士 :一定要查看制造商的数据，以确定端子块和跳线的最大电流额定值，因为额定值可能不同。在这个例子中，螺旋张紧夹和大母线提供了一个低电阻。这提供了一个 20 或 24A 的电流额定值，这取决于哪个机构正在进行批准。跳线不期望提供相同的额定值。在这种情况下，使用专门设计的配电块可能会更好。这可以提供一个大电流一对多的解决方案。

图 3 :特写图显示跳线锚定在端子块母线上。

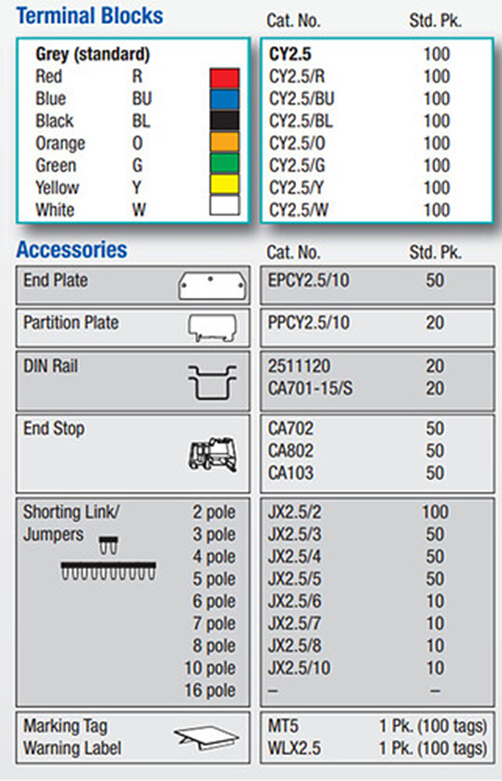

如前所述，找到端子块的数据手册很重要，因为有大量关于该组件的信息。你还可以找到相关设备的型号。图4为部分 Altech CY2.5 系列端子快。表格中包含了所有的颜色和配件。它还包括与端子块相关的数据，如 CY6，它可以处理高达 50A 的电流。

  图 4 :Altech CY2.5系列的核心部件和附件表。
