艾为电子推出一款Type-C接口保护系列产品方案

Type-C接口是近年来逐渐普及的一种新型数据传输与充电接口。它具有可逆插拔、支持高速传输和快速充电、更小巧、更易于集成等多种优点。这些优点使得Type-C接口逐渐替代了传统的USB接口和其他接口，成为越来越多设备的标配。

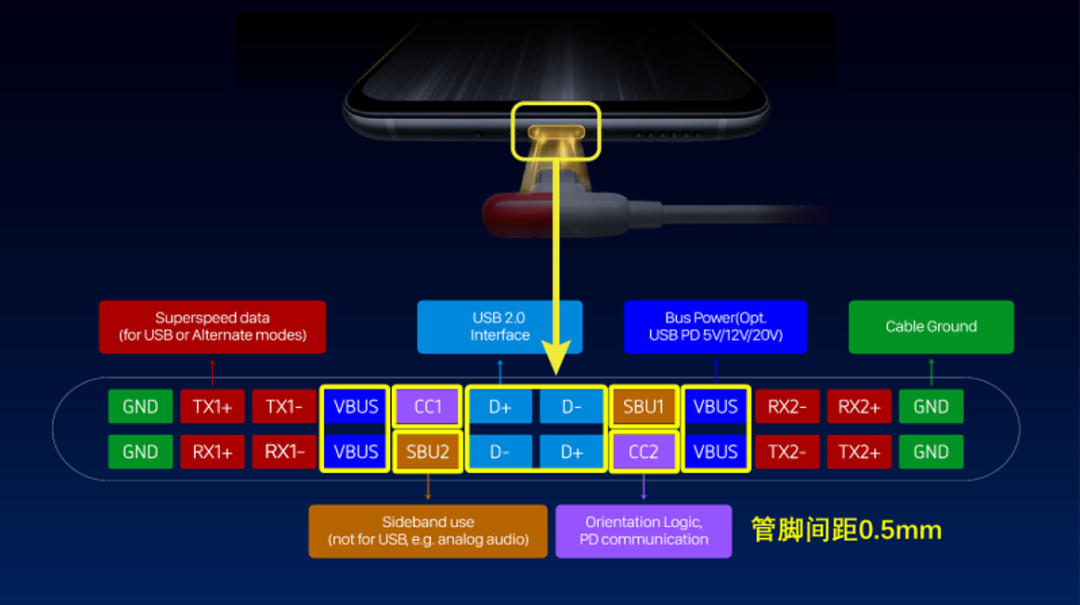

图1Type-C接口定义 但Type-C接口设计因其连接器物理尺寸，接口定义和电气特性的固有特点，也面临着一些连接可靠性的挑战。

01

VBUS路径需要支持大功率(PD3.1 SPR最大100W_20V5A，EPR最大 240W_48V5A)，端口面临高电压大电流考验，在热插拔过程中遭受浪涌和静电时，更容易发生EOS失效，因此功率路径的保护器件使用就非常必要。

02

相比USB-A更加紧密，与VBUS相邻的CC和SBU端口具有较高的短路风险，高压的VBUS会对CC/SBU/USB2.0后级的低压器件造成威胁，因此信号路径的保护器件的使用就十分必要。

除此之外，随着欧盟电子产品EN IEC 62680-1-3:2021标准发布，以下13类消费电子设备都必须配备符合EN IEC 62680-1-3:2021标准的USB Type-C充电接口，并可以使用符合相同标准的充电线缆进行充电，其中支持快充的设备应支持符合EN IEC 62680-1-2:2021的USB PD协议。

1.手机 Handheld mobile phones

2. 平板电脑 Tablets

3. 数码相机 Digital cameras

4.头戴式耳机 Headphones

5. 带麦克风的头戴式耳机 Headsets

6. 手持游戏机 Handheld videogame consoles

7. 便携式音箱 Portable speakers

8. 电子阅读器 E-readers

9. 键盘 Keyboards

10. 鼠标 Mice

11. 便携导航 Portable navigation systems

12. 入耳式耳机 Earbuds

13. 笔记本电脑 Laptops

新标准将于2024年12月28日起，在所有欧盟成员国强制实施。这一标准旨在确保快充设备的安全性和兼容性，并提高充电效率。

为了应对以上产品设计挑战和相关法规要求，艾为电子凭借自身在模拟集成电路领域多年来的技术积累，以及对相关消费电子产品应用的深刻理解，推出Type-C接口系列化的保护产品，以帮助工程师快速设计出可满足法规要求的高可靠性产品。

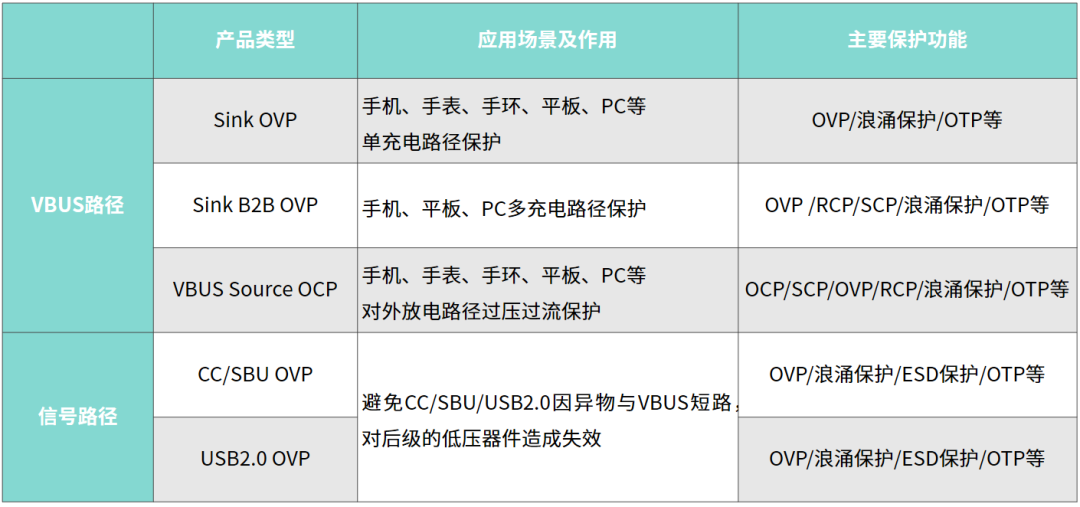

艾为电子Type-C接口保护产品按照功率路径和信号路径分为两大类，产品按照应用场景和特点应具备对应的保护功能来应对不同的失效行为。

针对典型手机、平板和笔电接口设计，艾为电子推出丰富多样的保护产品组合满足客户需求。

图2 Type-C接口典型应用示意图

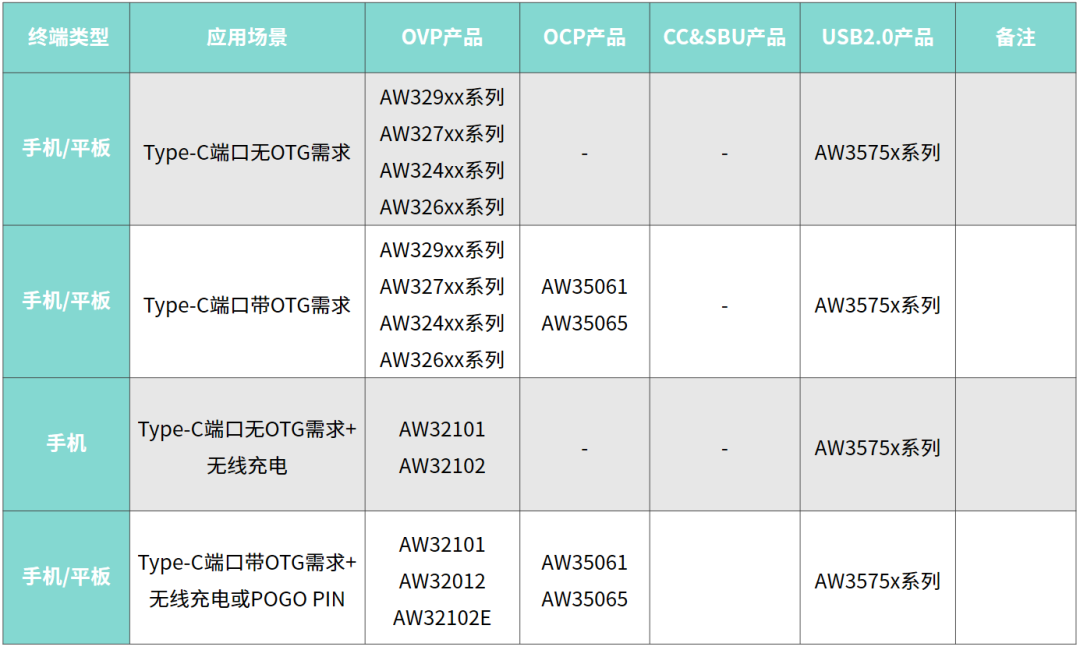

手机/平板典型应用Type-C端口保护方案推荐

注：仅展示典型应用产品组合，有不同于上述应用场景，请根据文末提示联系艾为电子。

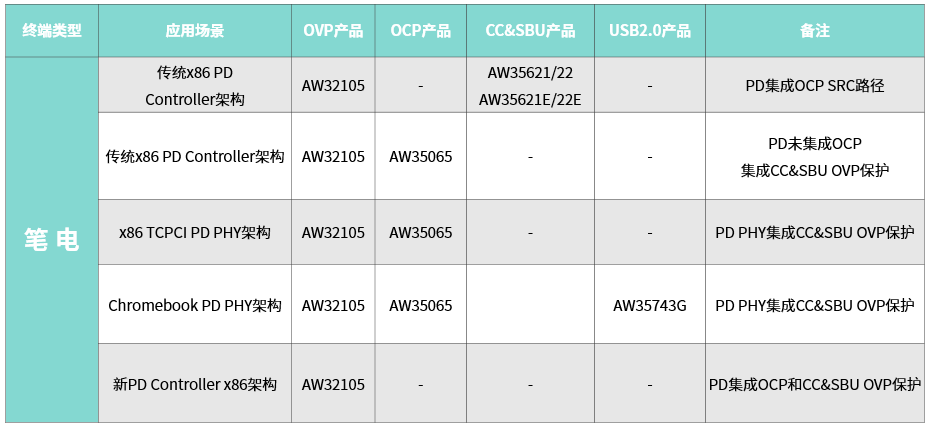

笔电典型应用Type-C端口保护方案推荐

针对不同保护产品类别，重点规格及参数如下，供应用选型。

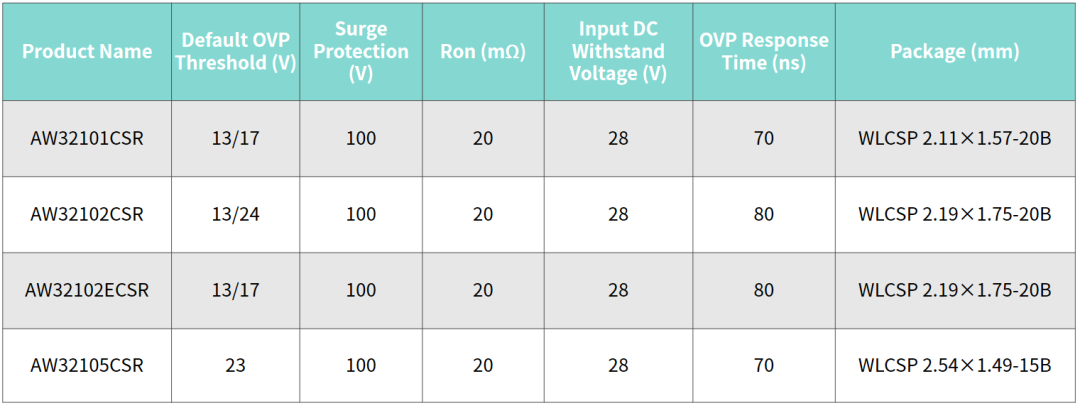

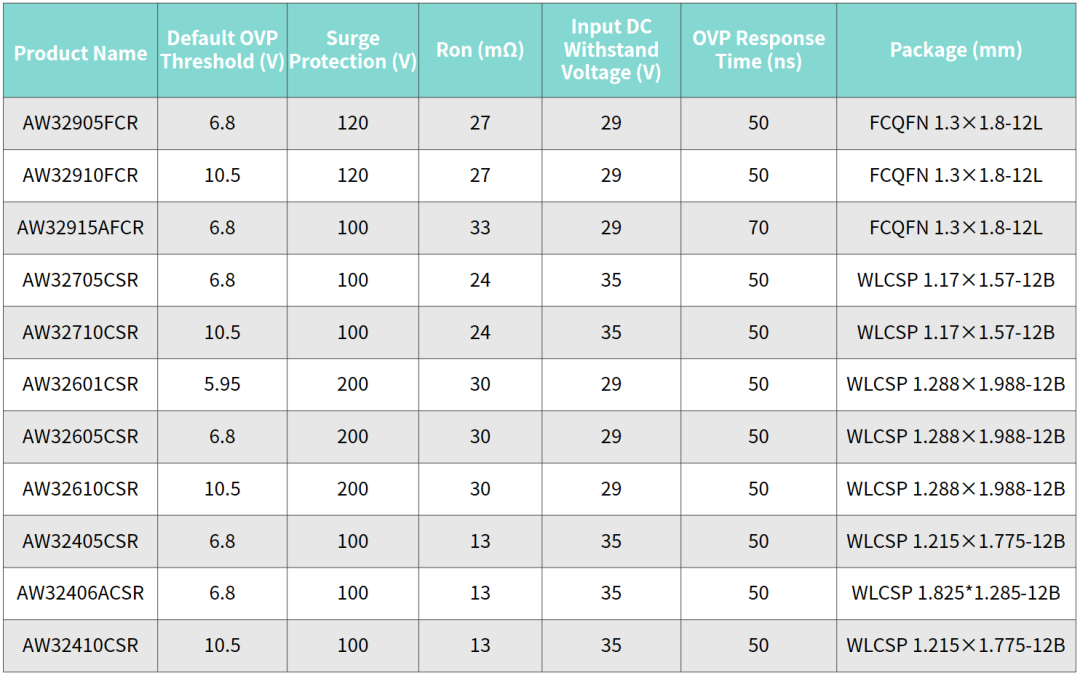

VBUS Sink单向OVP

VBUS Sink B2B OVP

VBUS Source OCP

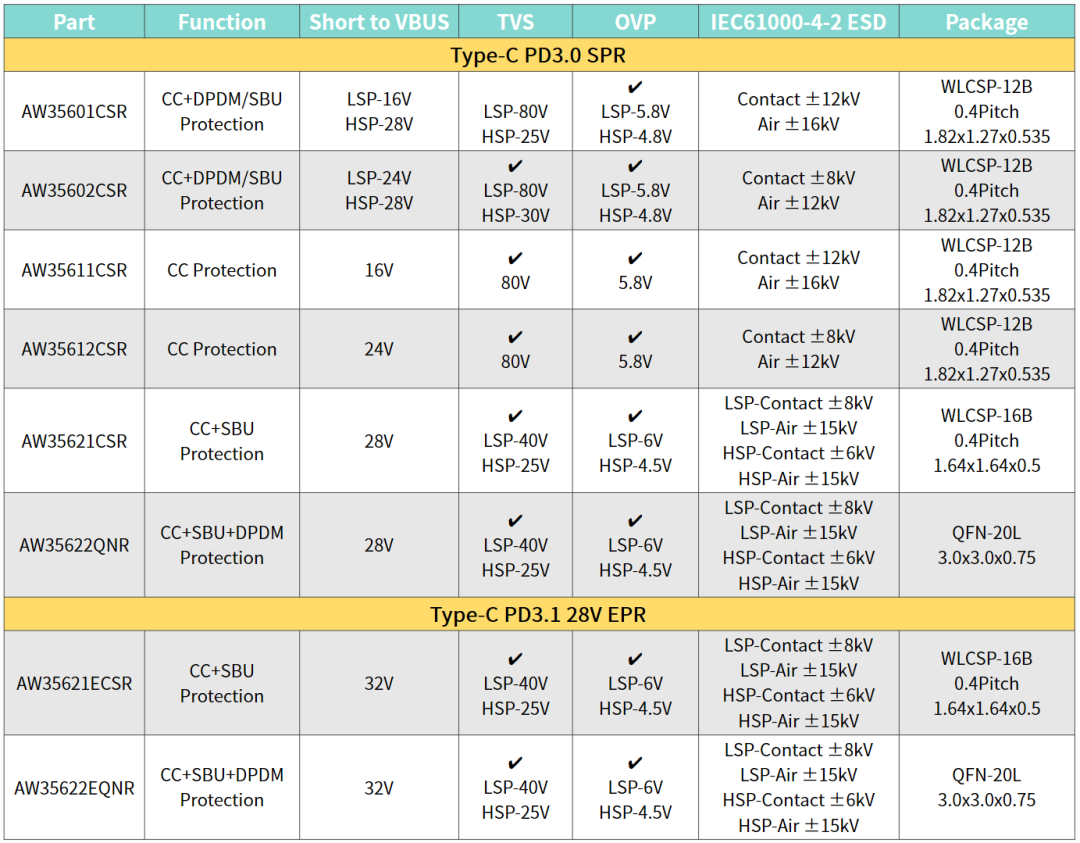

CC&SBU OVP

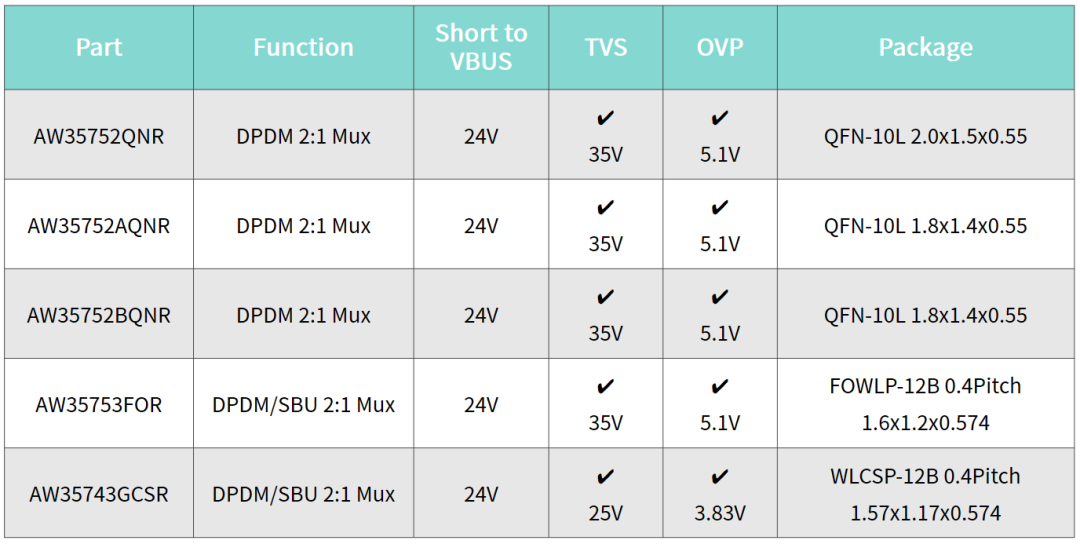

USB2.0保护开关

随着SPR搭配EPR规格升级，后续手机、平板、PC等产品对EPR 28V/36V/48V规格的保护产品需求也会逐渐增加。
