绿联三口 USB3.0 HUB接口拆解

手里的绿联带1000M以太网三口USB3.0HUB有USB口不识别了，于是拆开来分析下看是否能拯救下。

绿联HUB算是质量比较好的，属于一线品牌了。

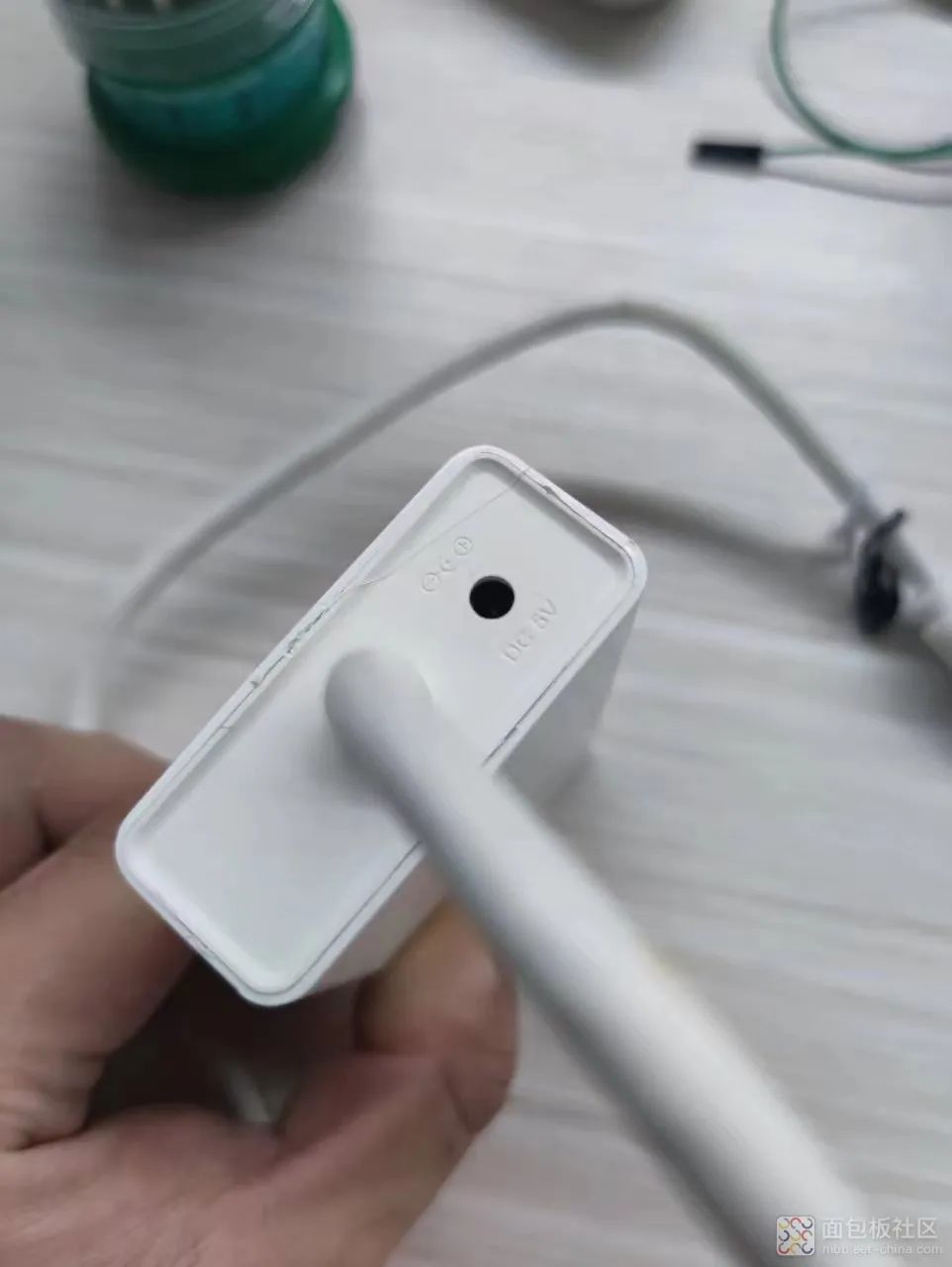

看线就比较粗，可以外接供电。

结构比较紧密，几乎没什么缝隙，从侧面看这里应该是端面可以拆开的，应该是有胶水粘贴了，撬不动。

于是用热吹风吹一下，如果是有胶水的话，热吹风一吹会松。

然后用一字螺丝刀撬开，发现原来是卡扣并没有胶水。

不过热吹风吹软了塑料，也使得更容易撬开了。

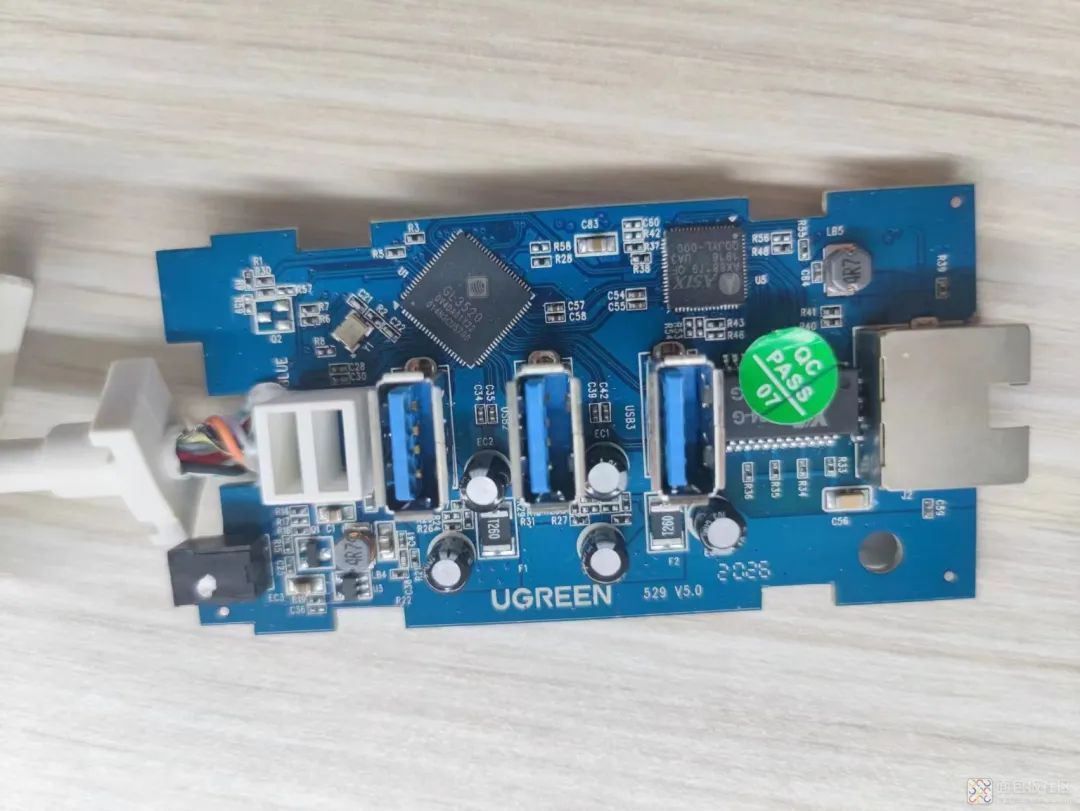

可以看到USB HUB用的GL5320，是一个常见的4口方案，USB3.0转以太网用掉一个，所以只有3个USB口给用户。

USB 3.0转10/100/1000M千兆以太网控制芯片用的AX88179。

看外围电路用料是很扎实的，该有的防护都有。

可以看到用了两个SMD1812P260TF 2.6A 丝印：T260 贴片自恢复保险丝

阻容，有容晶振，参数都足且是一线品牌。

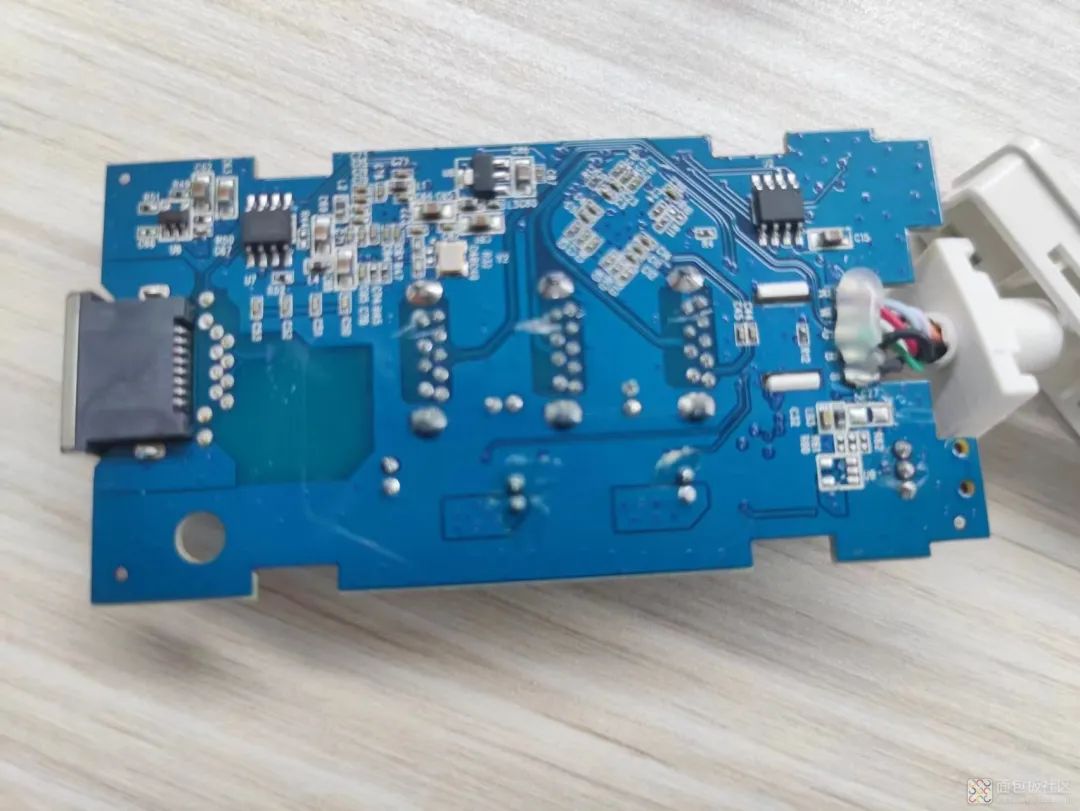

背面还有一颗

FM25F01  1M-bit (128K-byte) 串行FLASH存储用于存储配置参数。

一颗FM93C6A EEPROM

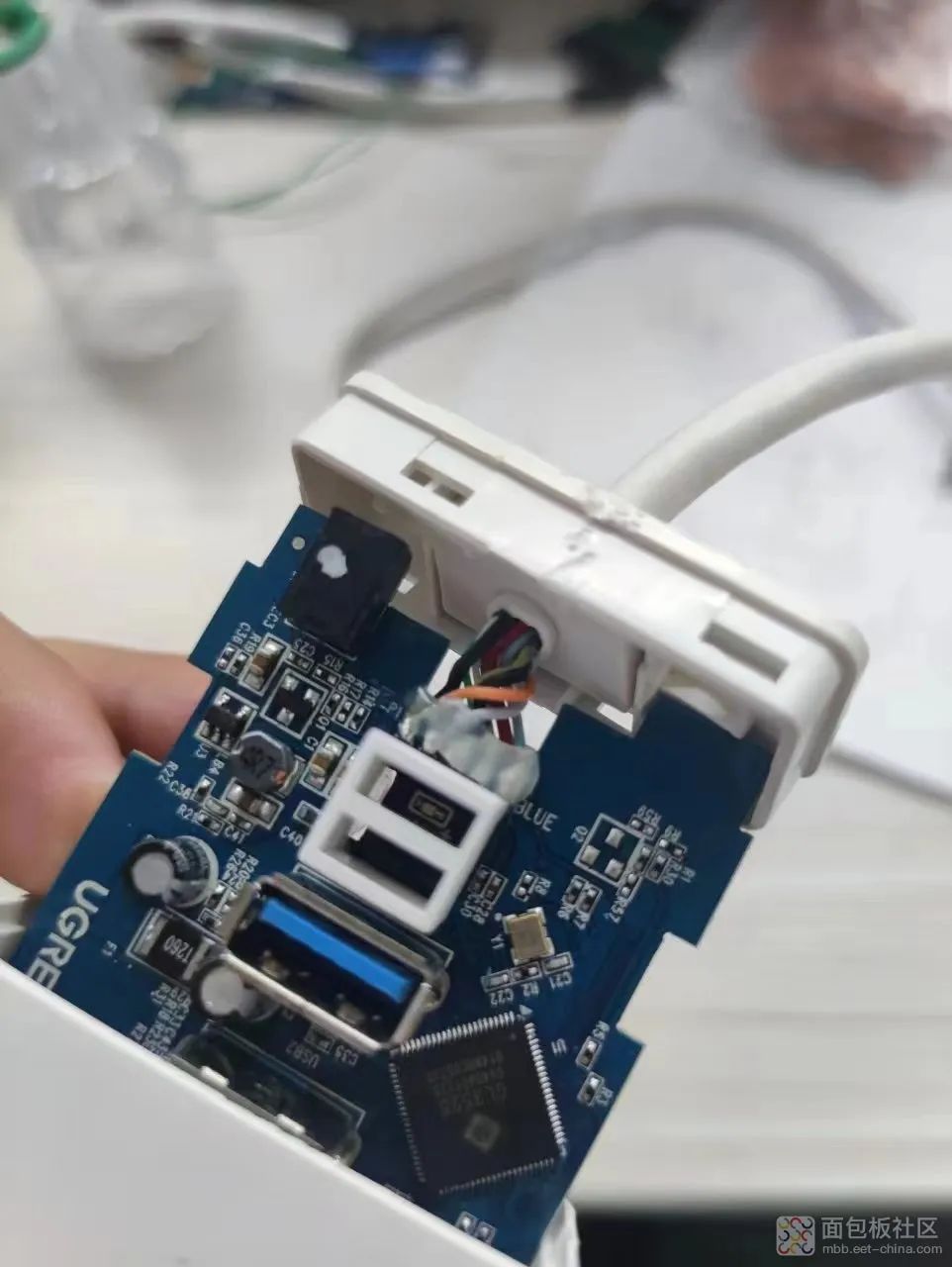

线头的卡口设计，防止拽动好评，所以大厂做的还是质量有保证，细节，防护都有考虑到。

不过线头有裸漏了。不过是地线影响不大，应该是线头扭动在四周摩擦导致。

接线处有热熔胶固定，细节都考虑的不错。

整体看了下没发现有什么问题，所以简单的用热吹风吹了下各个器件，清理了下，重新装上去了，竟然发现不能识别的USB口也能识别了，怀疑是用久了过热导致某些焊接不良处接触不好了。

总结建议

这个HUB用起来时还是比较热的，毕竟3个3.0口还有1000M以太网。

建议如果能换成金属外壳并且端面开散热栅栏会更好。
