虹科方案 | 汽车CAN/LIN总线数据采集解决方案

一、汽车总线数据采集

1. 什么是汽车总线数据采集？

汽车总线数据采集是指从汽车的各种电子控制单元和传感器中获取数据，这些数据可以用于监测、分析和控制车辆的各种系统和功能。

在现代汽车中，使用了许多不同类型的传感器和控制器，用于监测和控制引擎、传输、底盘、安全系统等各个方面，这些传感器和控制器之间通过总线系统进行数据交换，而汽车总线数据采集就是从这些总线中获取信息。

2. 整车数据采集与测试的重要性？

整车数据采集与测试是汽车制造业的核心环节之一。

● 确保车辆的运行性能：车辆制造商和研发团队需要全面了解车辆在不同工况下的运行状态，从而确保车辆的质量、安全和性能。

● 检测与验证汽车子系统：在整车开发过程中，需要对车辆的各个子系统进行测试和验证，包括发动机、传动系统、悬挂系统、安全系统等。

● 行业法规认证需要：车辆的数据采集是满足法规标准和行业认证的必要条件。

二、虹科解决方案

虹科提出的汽车CAN/LIN总线数据采集解决方案基于PEAK的高性能的PCAN和PLIN设备，帮助您实现可靠、高效的车辆数据采集和分析，为您的创新项目提供有力支持。

● 为传统车载网络进行数据采集：虹科提供CAN、CAN FD、LIN等传统车载网络的数据采集方案

● PCAN设备和板卡连接ECU和PC/工控机：将PCAN设备与整车或单独的ECU进行连接，另一端通过USB或PCI、PCIe等板卡接入PC或者工控机

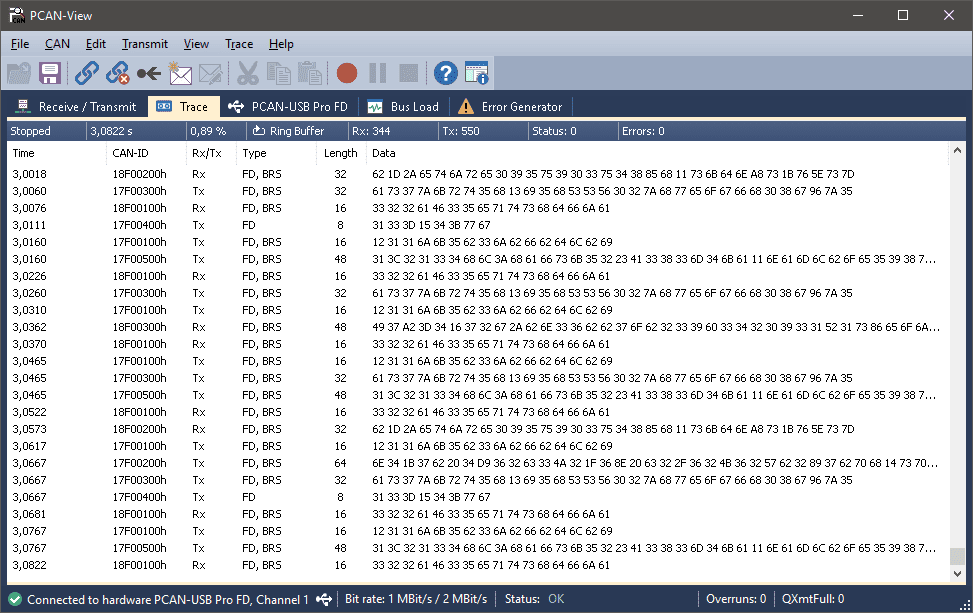

● 配套软件和二次开发API：通过配套的上位机软件和API接口，实现车载通信的采集分析

三、PCAN设备在整车数据采集与测试中的作用

PCAN设备作为高性能的CAN总线接口卡，为整车数据采集与测试提供了可靠的解决方案。它们能够高速读取和记录车辆CAN总线上的数据，确保数据的实时性和准确性。以下是PCAN设备在整车数据采集与测试中的关键优势：

1. 高效数据采集与记录

● CAN波特率高达1Mbit/s，CAN FD波特率高达12Mbit/s
● 支持ASC、TRC、CSV、BTR、MF4格式转换

2. 提供多种接口，具有高灵活性

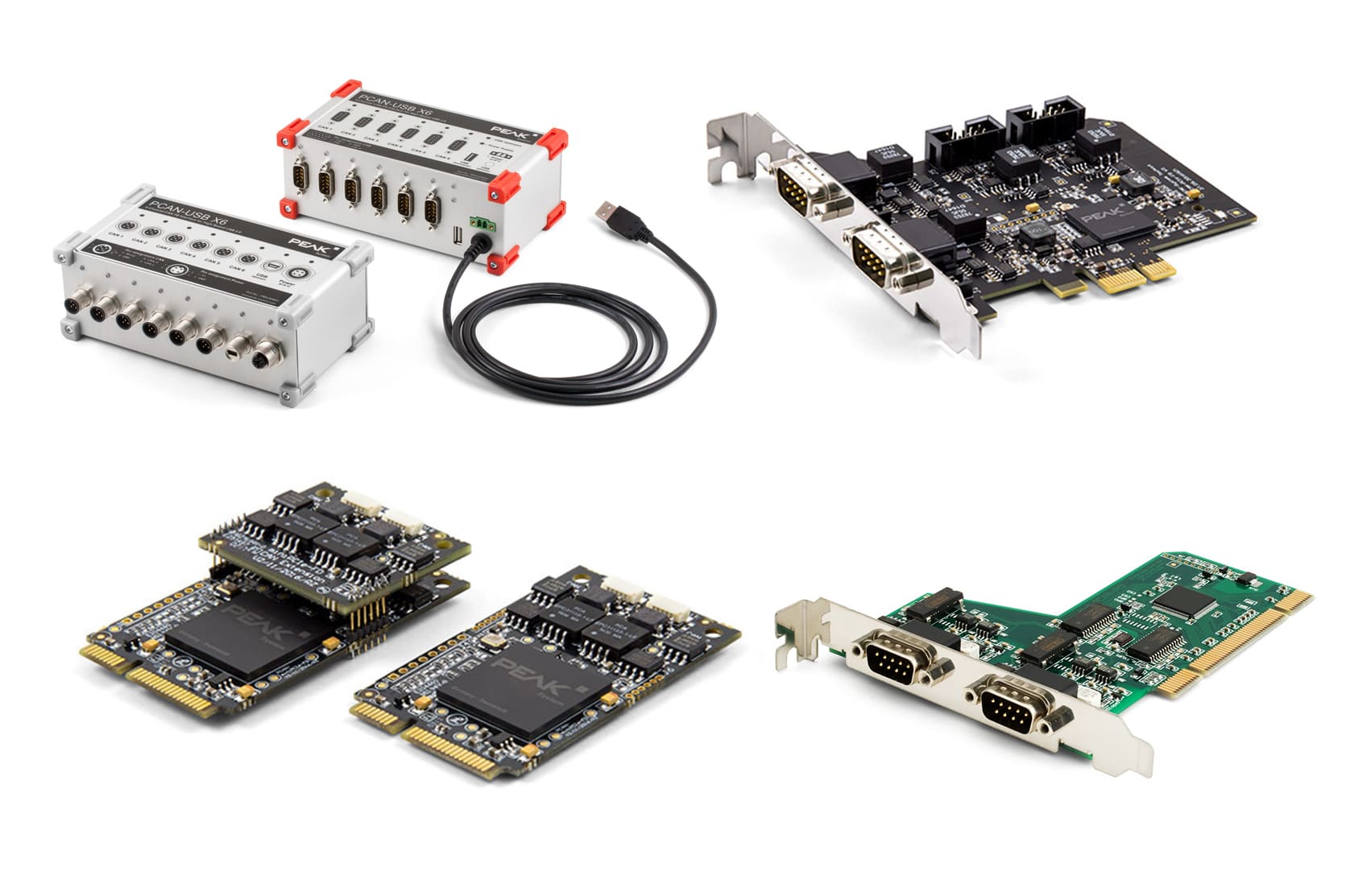

● 包括USB、PCI、PCIe、miniPCIe、M.2等
● 单设备支持1/2/4/6多种通道
● 多通道型号可支持同时多路CAN、LIN输入

3. 高度可靠的数据传输

● 时间戳分辨率达到μs级别

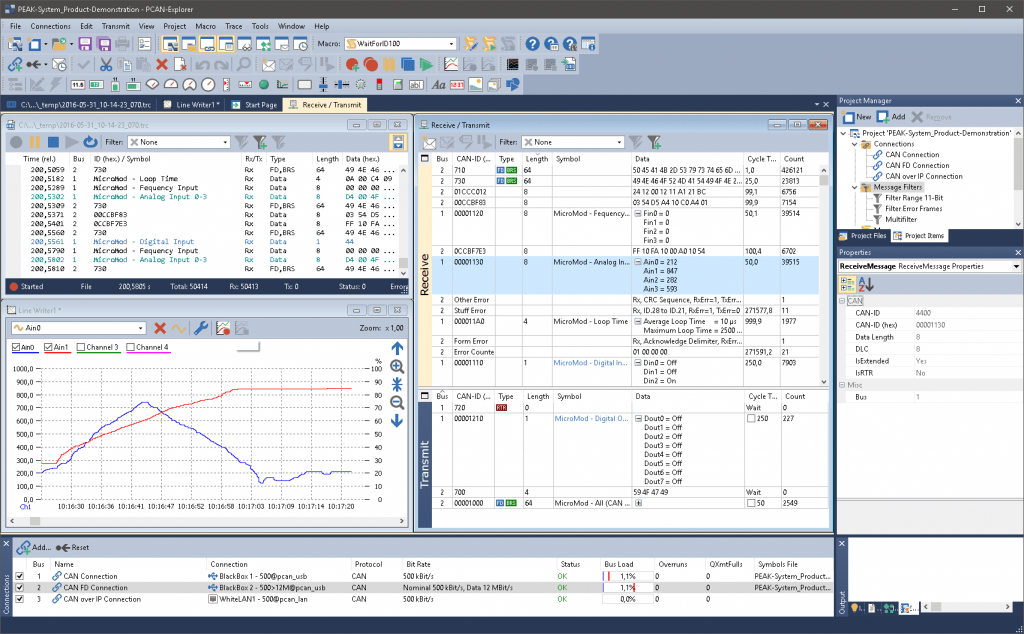

● 可配套进阶上位机软件PCAN Explorer 6，通过插件扩展各种功能，如dbc、报文回放、Plotter、图形面板、J1939等

4.支持多种软件集成和分析

● 免费API：PCAN-Basic、PCAN-XCP、PCAN-UDS等
● 进阶API：PCAN-Developer 4(最多64路CAN同时工作)
● 编程语言：C#, C++/MFC, C++/CLR,C++_Builder, Delphi, VB.NET, Java, and Python 3.x等

四、可用于各种LIN通信ECU的PLIN设备

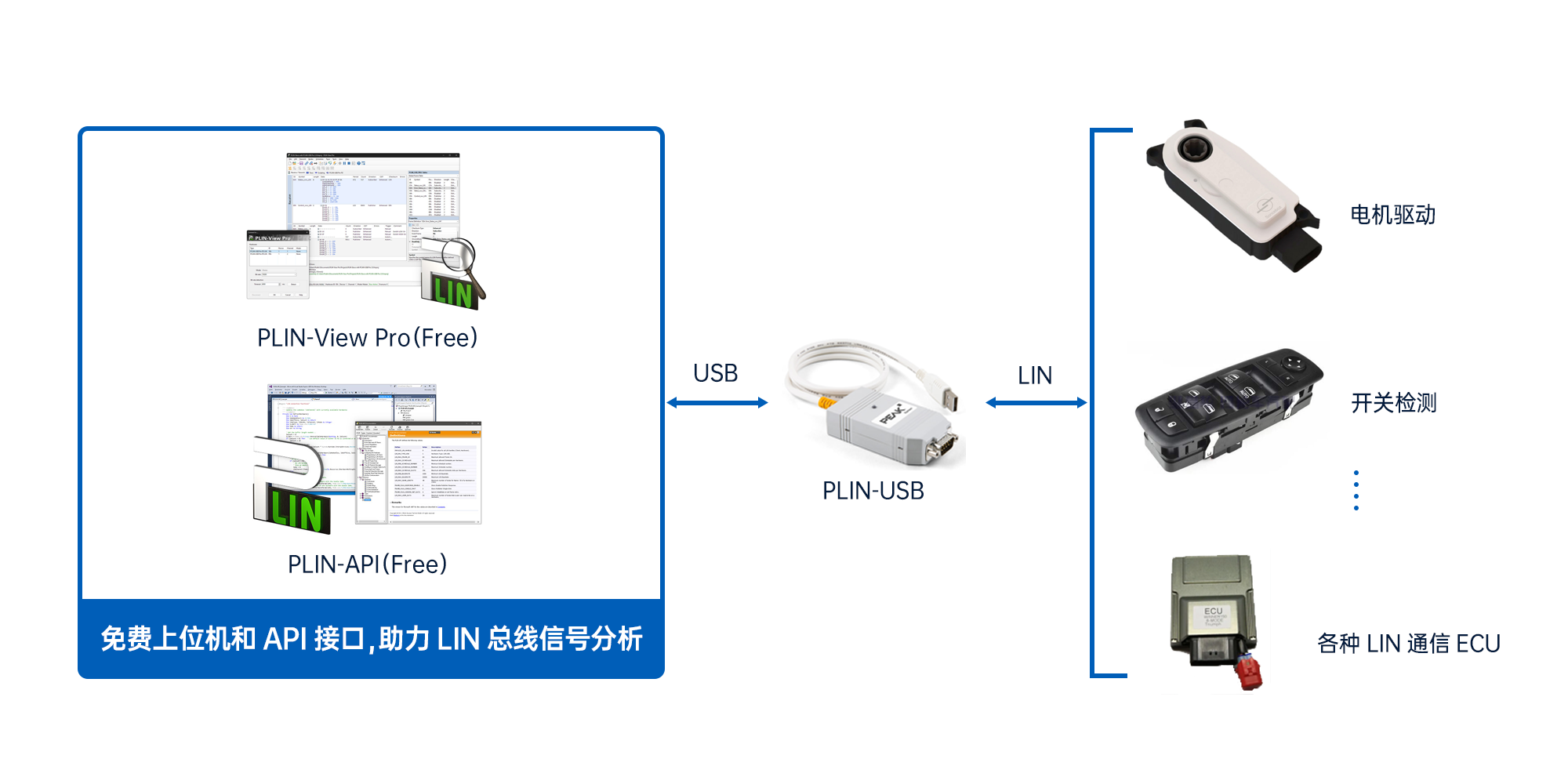

除了PCAN设备外，虹科提供的PLIN-USB设备同样可用于汽车总线数据采集。该设备是一个LIN转USB的接口卡，可以用于车辆电机驱动、开关检测等各种使用LIN通信协议的ECU测试，并通过USB把LIN网络连接到电脑上。

电脑上的免费上位机和各种拓展API接口同样也可以助力LIN总线信号分析。

五、相关产品

总结

基于PCAN和PLIN设备，虹科提供了一种高效、可靠的汽车CAN/LIN总线数据采集解决方案，旨在帮助您轻松实现数据采集和分析，为您的汽车创新项目提供支持。
