基于STM32的酒精浓度检测报警proteus仿真设计

基于STM32的酒精浓度检测报警仿真设计(仿真+程序+讲解）

仿真图proteus 8.9

程序编译器：keil 5

编程语言：C语言

设计编号：C0082

主要功能

功能说明：

1、以STM32单片机和MQ-3为控制核心设计酒精浓度检测报警设计；

2、通过液晶屏LCD1602和串口上位机显示酒精浓度；

3、可以通过按键设置酒精浓度报警值大小。

4、监测酒精浓度大于报警值时蜂鸣器报警电路导通，蜂鸣器报警。

5、默认监测到酒精浓度高于20mg/100ml蜂鸣器报警。

主要硬件设备：STM32F103单片机

以下为本设计资料展示：

仿真结果

本实验利用STM32单片机的ADC、GPIO、定时器等资源，将软、硬件有机地结合起来，使得系统能够正确地进识别输入模拟酒精传感器的AD值，LCD1602能够正确地显示，蜂鸣器根据气体浓度报警值工作。需注意的是，proteus是没有MQ-3等酒精浓度传感器的，本设计使用滑动变阻器模拟酒精浓度变化，不能直接用于实物设计，有需要的需跟据实物调试。

本测试如下所示：

仿真运行情况：

开始仿真后LCD1602实时显示检测到的酒精浓度，可以通过滑动变阻器改变测量值。可通过按键设置报警值浓度，按下设置键进入设置模式，通过设置+调高报警值，通过设置-调低报警值。蜂鸣器报警电路在酒精浓度高于报警值时启动，有嘟嘟报警声，低于不启动。

下图检测到气体浓度是3mg/100mL，低于报警值20mg/100mL，蜂鸣器电路不工作。

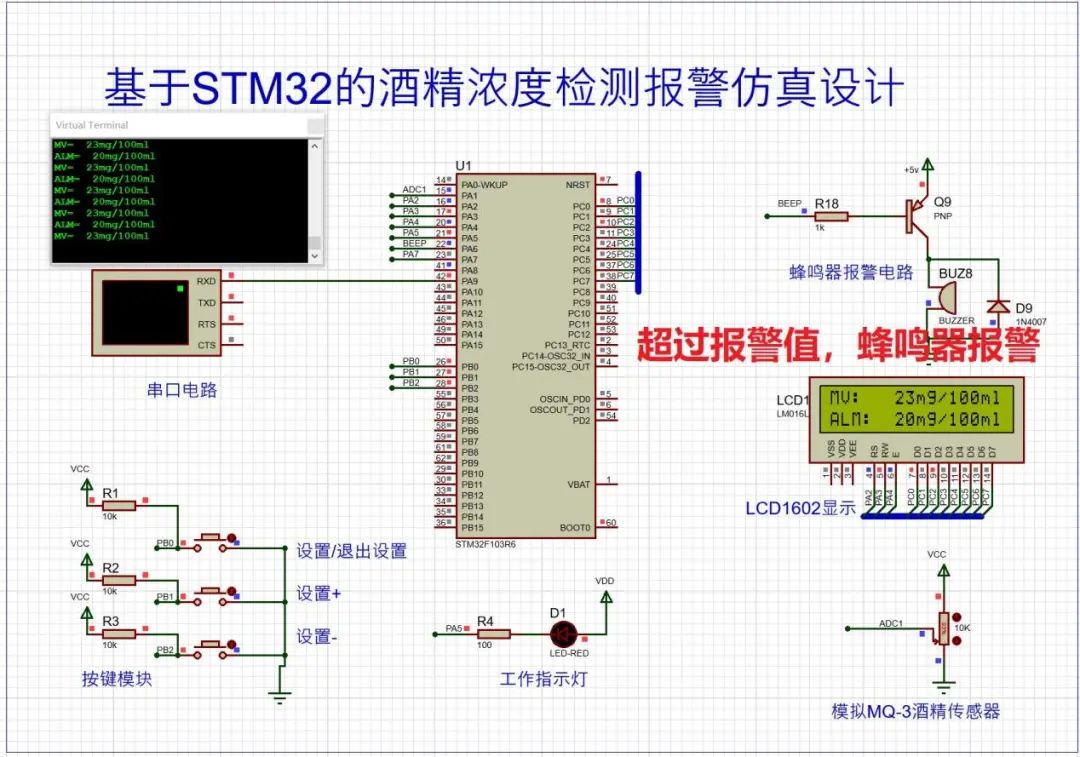

下图检测到酒精浓度是23mg/100mL，大于等于报警值，三极管导通，蜂鸣器报警

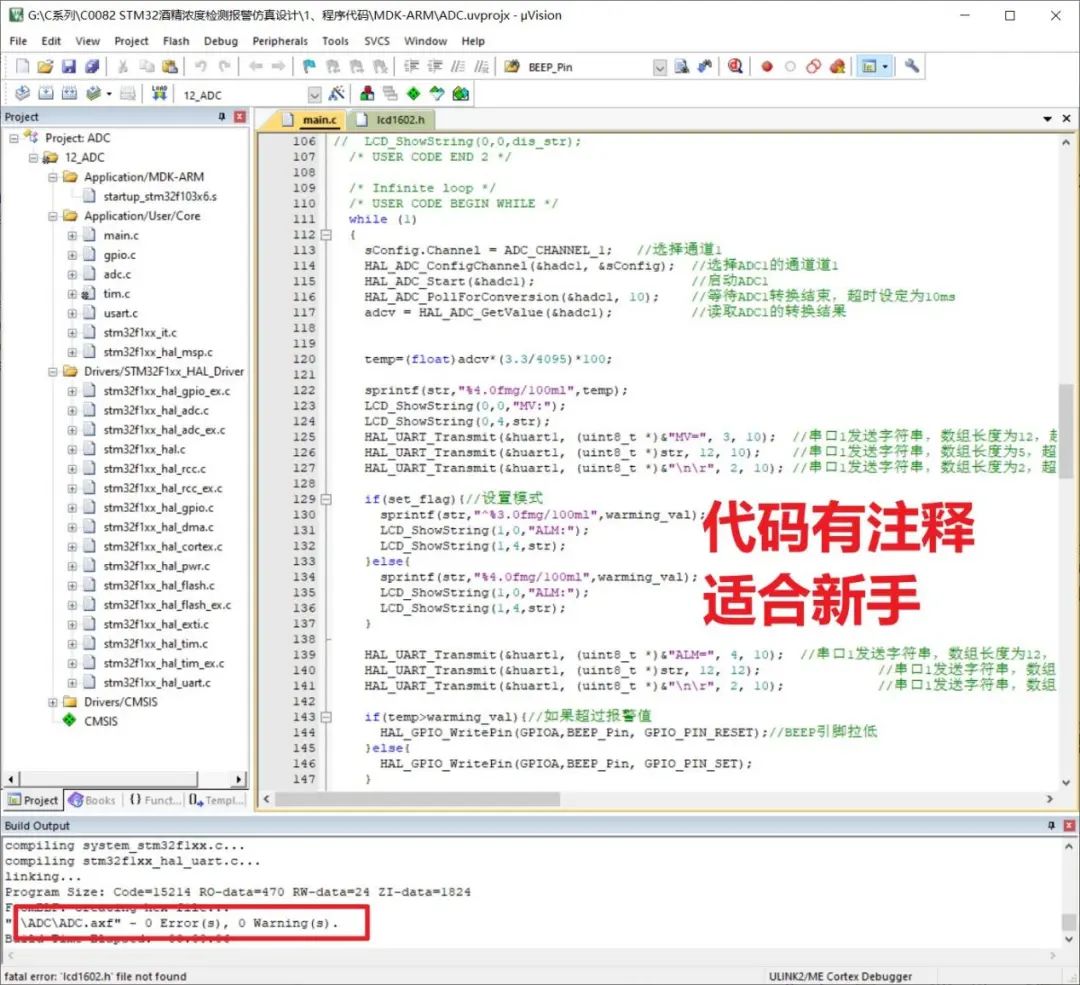

程序设计

程序是用keil5 mdk版本打开的，如果打开有问题，核实下keil的版本。程序是HAL库版本编写的，有注释可以结合讲解视频理解。
