USB PD的主要功能有哪些

Introduction

USB PD（Power Delivery） 主要功能：

端口间协商电压、电流以及功率方向 （通过 Type-C CC 通道）

电压可比其他标准规范更高或更低

电流可比其他标准规范更高

支持与电缆组件通讯，发现支持的标准或供应商模式，允许多种 mode 同时运行

只有 VCONN Source 才能与线缆组件通讯

可发生在显性契约之前或之后

供电模式的两种契约

显性契约：Source 发送 Capabilities，Sink 请求特定 Capability，Source 接受该请求并提供指定的功率

隐性契约：在发生 PR_Swap 或 FR_Swap 后允许的暂时的指定功率水平，而后必须建立显性契约

支持 Source/Sink，DFP/UFP，VCONN Source 通过指令互换

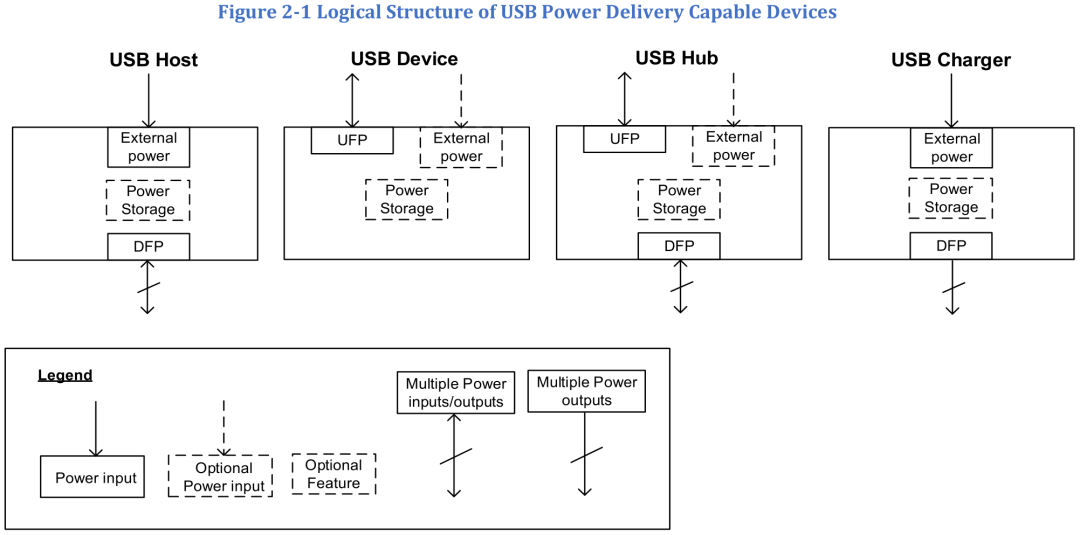

USB Power Delivery Capable Devices

1. Sink power
2. 可选择地提供电源 （DRP）
3. 可选择地通过 USB 进行数据通讯 （USB Device）
4. 用 SOP 进行通讯5. 可选择地用 SOP* 进行通讯

UFP

1. sink power

2.可选择地提供电源 （DRP）

3.可选择地通过 USB 进行数据通讯 （USB Device）

4.用 SOP 进行通讯

5.可选择地用 SOP* 进行通讯

DFP

1. Source power

2.可选择地汲取电源 （DRP）

3.可选择地通过 USB 进行数据通讯（USB Host）

4.用 SOP 进行通讯

5.可选择地用 SOP* 通讯

Source

1.可以是外部电源 （AC）、可以是电装置 （电池）

2.可以源自另一个端口（例如总线供电的 Hub）
