Type-C Cables是什么

Type-C Cables

Emark Cables（带电子标签的线缆）： 带 Emark IC 的 Cable，Emark IC 会宣导 Cable
的最大供电能力，最大传输速率，支持的 Alt Mode 等信息。

Active Cables （有源线缆）： 包含数据总线信号调节电路的 Emark Cable （起到增强 USB 传输信号的作用），PD通讯过程中可以以 SOP‘/SOP’‘ 来和 cable 的两端通讯 （同一时间，Vconn 可以给两个 Emark IC 同时供电）

Passive Cables （无源线缆）： 无数据总线信号调节电路的 Emark Cable，PD 通讯过程中 DFP 只能以 SOP’来通讯（同一时间，Vconn 只能给一颗 Emark 供电）

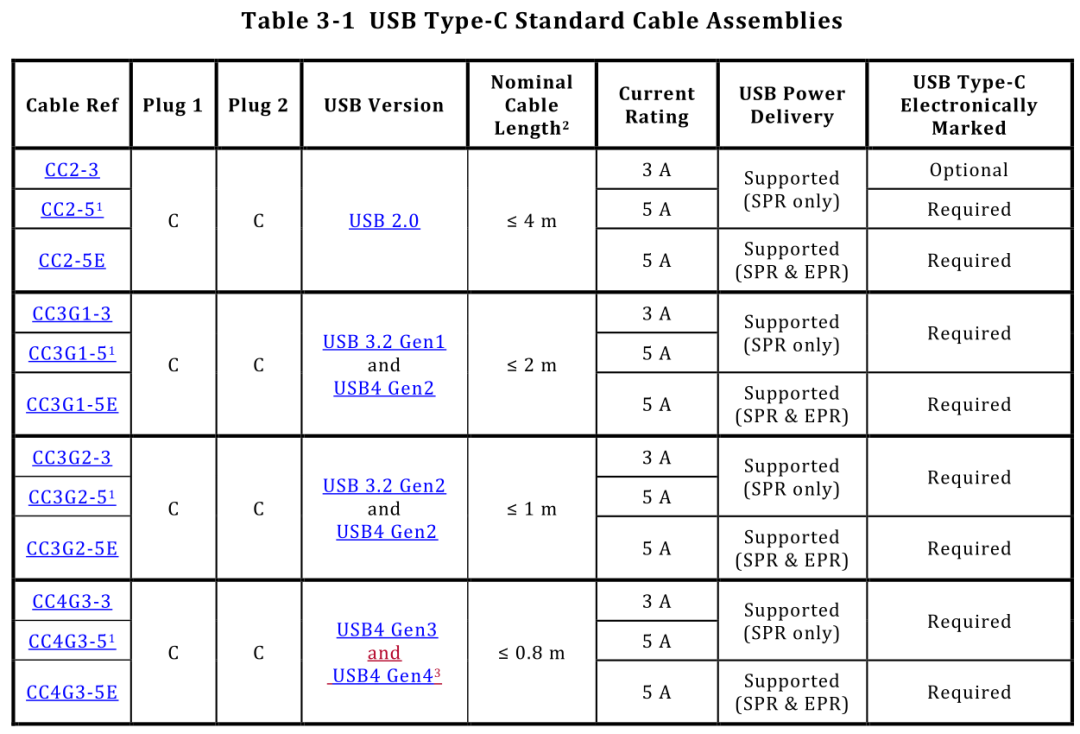

最大电流 3A

支持超过 20V 电压

支持 USB3.2 & USB4

满足以上任意一个条件就必须要带 Emark IC

2、Vconn

与主机建立连接之后，重新设定未与 CC 连接的 CC Pin 为 Vconn

Cable 中的 Ra （800-1200 欧姆） 指示这是一根带有 Emark IC 的 Cable（Emark IC 宣告这根 Cable的能力，最大供电电流是否能超过 3A，是否支持 AIter Mode 等）

吃 Vconn 电的设备有以下：

1： Vconn-Powered Accessories（VPAS）：在 Alternate Mode 下 VCONN 提供辅助电源功能

2： Vconn-Powered USB Devices（VPDS）：一个 USB 直连的设备，仅通过 Vconn/Vbus 供电

3： Charge-Through Vconn-Powered USB Device （CTVPD）：一个设备可以实现供 Vbus
给一个设备的同时，用 Vconn 再供一个设备

4： Emark IC

3、Alternate Mode

USB PD 是在 CC pin 上传输，PD 有个 SVDM（Vendor defined message） 功能，定义了装置端 ID，读到支持DP 或 PCle 的装置，DFP 就进入替代 （alternate） 模式

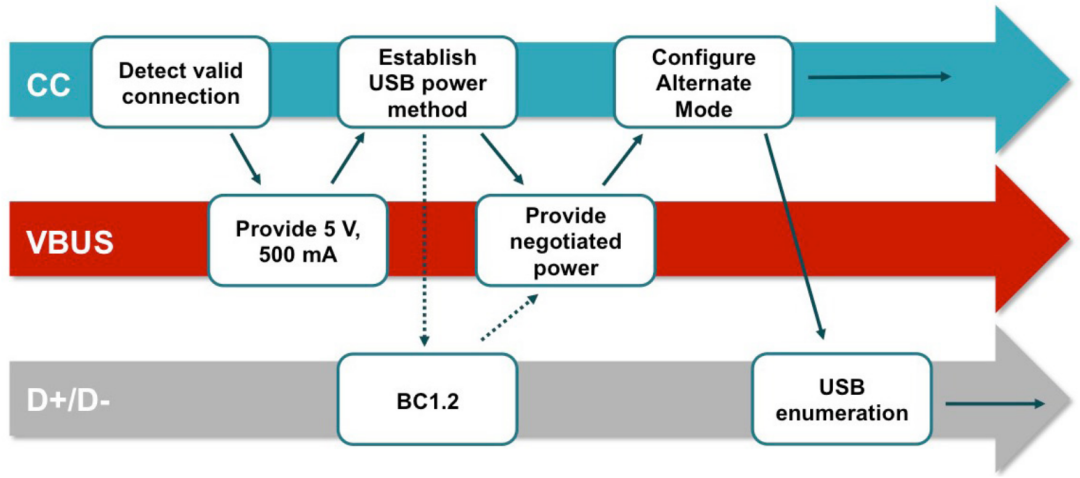

USB 连接通过 CC 侦测到

VBUS 引脚提供默认电源配置 5V@500mA

VBUS 所需的额外 USB 电力传输可以进行协商，Battery Charge 1.2 （BC 1.2） 或 USB PD 都可以选择

使用结构化供应商定义报文 （SVDM） 需要 USB PD 来发送来协商 Alt Mode 握手
