FSPI是一种灵活的串行接口控制器,RK3588芯片中有1个FSPI控制器,可用来连接FSPI设备。

RK3588 FSPI 控制器有如下特点:

1)支持串行NOR Flash,串行Nand Flash;

2)支持SDR模式;

3)支持1线,2线以及4线模式。

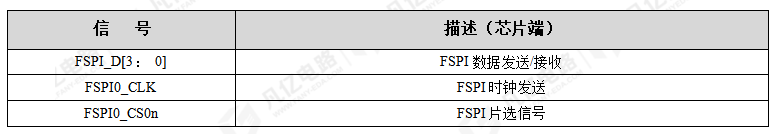

管脚定义如表1所示:


图1 FSPI功能管脚定义

FSPI的PCB设计布局布线注意事项:

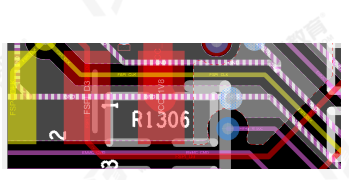

1、FSPI电源的去耦电容布局时需靠近管脚放置,如图1所示;

2、FSPI_CLK信号需要包地处理,并且在地线上均匀的打上过孔,如图2所示;


图1 去耦电容的放置


图2 时钟包地处理图示

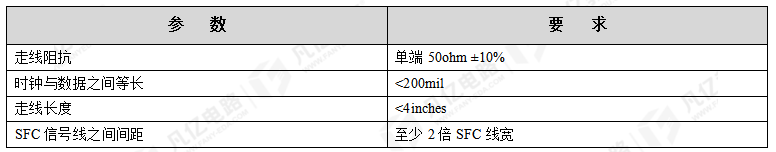

FSPI其他的PCB设计布线主要事项,如表7-12所示:


表7-12 FSPI其他的PCB设计布线主要事项
