美的家用空调主板电路分析图

时间：2023-08-29 09:33

人气：

作者：admin

标签： 主控板  空调

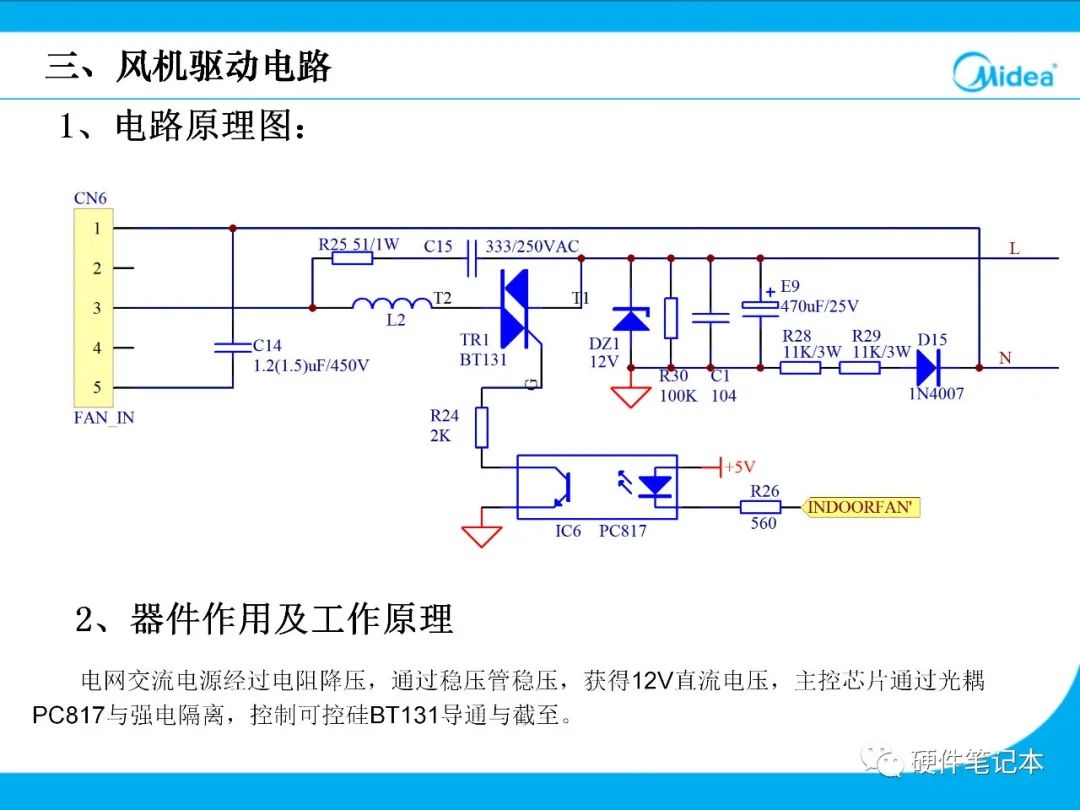

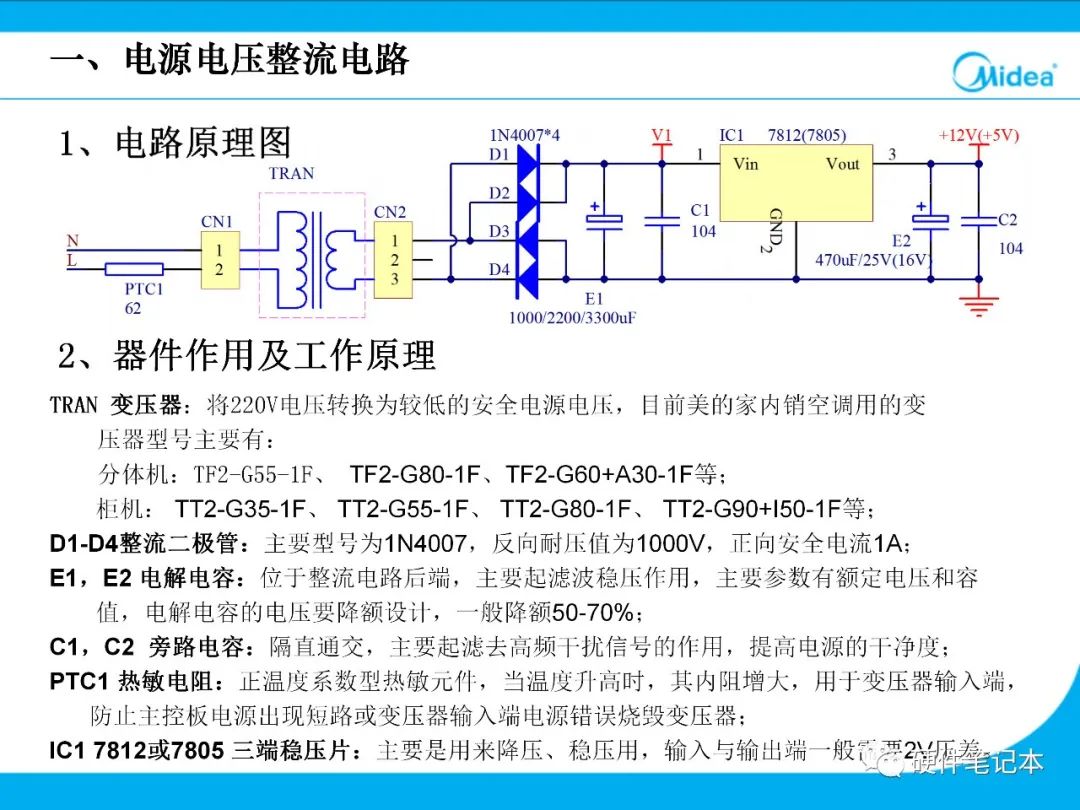

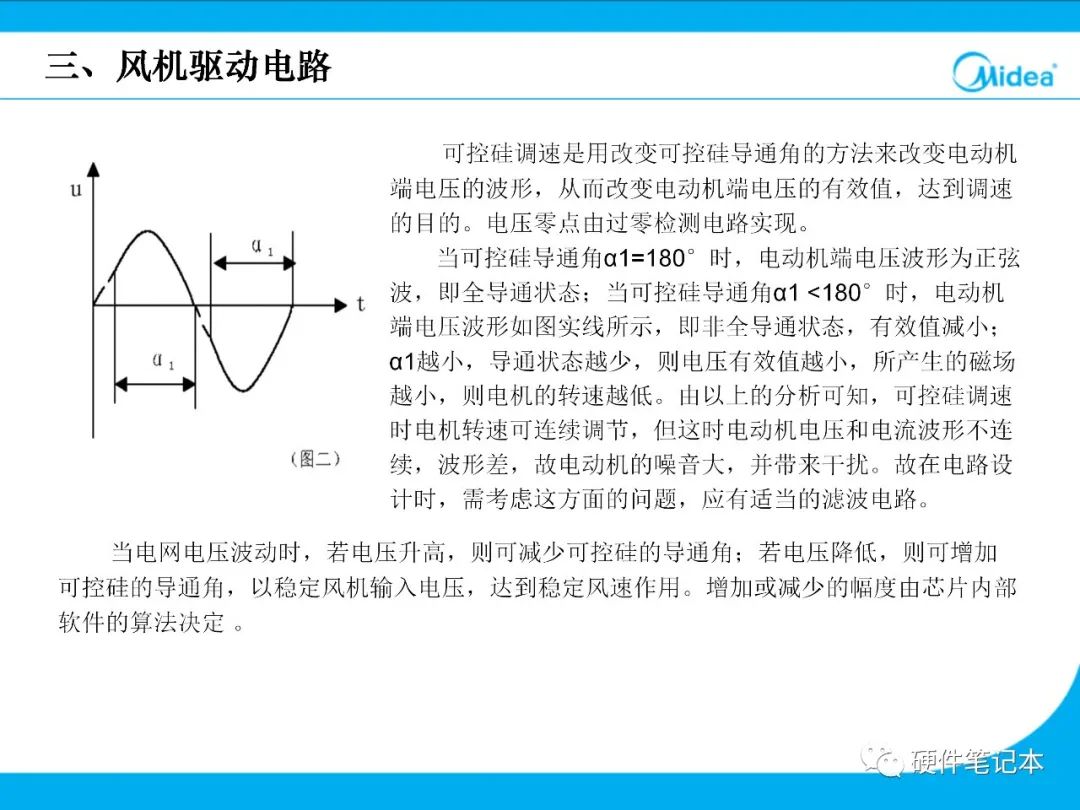

导读：美的家用空调主板电路分析图-电网交流电源经过电阻降压，通过稳压管稳压，获得12V直流电压，主控芯片通过光耦PC817与强电隔离，控制可控硅BT131导通与截至。...

今天给大家分享的是：美的家用空调主板电路分析。






















编辑：黄飞
