有什么方法可以控制电源转换器吗？

功率转换器控制在优化电源转换系统的整体性能方面起着至关重要的作用。通过适当的控制，可以最大限度地提高功率转换器效率，减少能量损失并延长组件寿命。通过设计复杂的控制算法，可以高效、优化地管理电源转换，同时保持电源转换器输出电压和电流恒定。

功率转换器控制的一个重要方面是能够适应负载条件和电源特性的动态变化。这使得功率转换器能够提供稳定一致的输出，而不受功率需求或环境条件变化的影响。

此外，功率转换器控制可以包括许多高级功能，例如输出波形调整、谐波失真补偿和电能质量管理。这些特性使其能够适应应用的特定需求，并确保可靠、高质量的电源。

功率转换器控制领域的研究和开发不断导致新技术和更复杂的算法。先进的数字控制器的使用，结合基于机器学习的智能控制算法，为进一步提高电力电子转换器的性能开辟了新的前景。

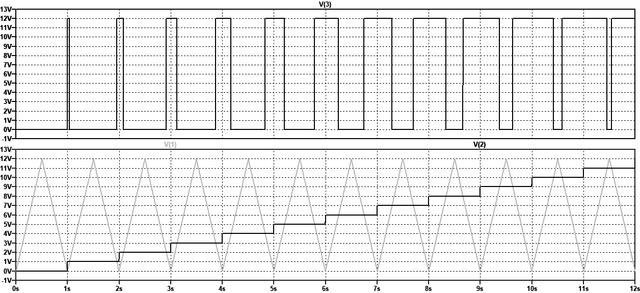

脉宽调制（PWM）技术广泛用于控制功率转换器。这种控制方法涉及生成信号，该信号设法打开和关闭电源转换器的电子开关，以在输出端实现所需的电压值。这种开关功能（参见图1中的实例）是通过比较两个信号来实现的：调制器和载波。这两个信号可以总结如下：

调制器是包含有关所需输出电压的实际信息的信号。

载波是一种周期性信号，通常呈三角波形状，其开关频率对应于功率转换器的开关频率。

通过这两个信号之间的相互作用，产生开关功能。作为演示，图中描述的系统有三种类型的生成器组成，一些是真实的，一些是计算和处理的：

v（1）是一个三角信号，称为“载波”。它是一种周期性且通常固定频率的信号。根据需要，其形式可能会有所不同。

V（2）是阈值电压，称为“调制”（或参考电压）。它决定输出逻辑状态的开关阈值电平。它可以由用户选择，也可以是任何波形，例如在作为逆变器运行时为正弦波形。

v（3） 是前两个信号相交和比较的结果的开关电压。它被称为二进制切换函数。通常，如果调制器大于载波，则其值为1。在相反的情况下，它将具有 0 得值。比较可以通过硬件、快速比较电路或通过固件（通过使用功能强大的微控制器）执行

开关功能的结果直接发送到驱动器，驱动器根据开关功能的1和0顺序管理电源转换器开关的开关。因此，可以看出，结果是由两个不同且易于控制的信号的存在而产生的真正的PWM信号。PWM的基本原理是使开关信号的脉冲宽度与所需的基准电压成比例的变化。这样可以控制功率转换器的有效输出值，确保功率信号的适当调节和高质量。

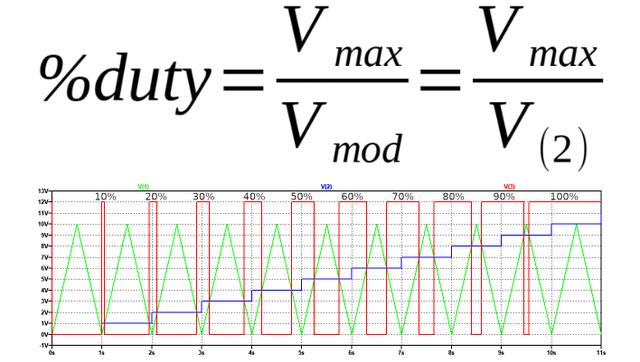

如上所述，使用PWM具有许多优点，包括高能效，改善输出信号质量，控制输出功率的能力和减少功率损耗。在刚才看到的例子中，相对于三角形载波（见图2），输出信号的占空比线性跟随调制器的电平，根据以下线性关系：

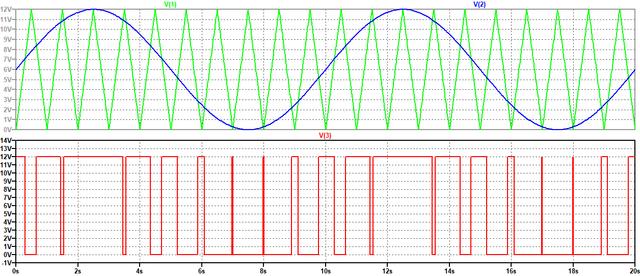

在逆变器设计的情况下，技术用于产生纯正弦波。图3显示了载波信号、调制信号和前两者的比较结果。需要注意的是，输出信号将不可避免地受到载波谐波和调制信号的影响。为了降低EMI效应，有必要设计尽可能消除或减少此类不良元件的滤波器。
