YCbCr/YPbPr色差分量串口ESD静电保护推荐TVS二极管型

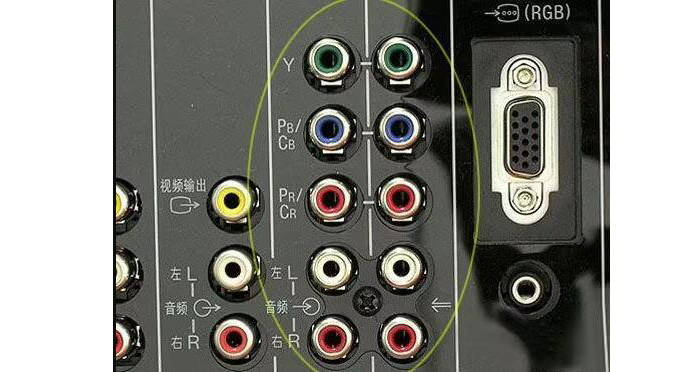

YCbCr/YPbPr色差分量接口是S-Video端子的升级产品，支持1080P高清，由红、绿、蓝三种颜色的线组成，其中，蓝色和红色分别传输蓝色差信号（Cb/Pb）和红色差信号（Cr/Pr），而绿色传输Y信号。YCbCr/YPbPr接口实现了色度和亮度的分离传输，广泛应用于机顶盒、TV等产品上。当用作外部接口时，YCbCr/YPbPr接口会受到直接来自外部静电放电（ESD）的影响；同时，机顶盒连接室外线缆，也存在雷击浪涌干扰破坏风险。这些情况都有可能会造成YCbCr/YPbPr接口内部元器件的损坏，影响信号的正常传输。因此，在YCbCr/YPbPr接口电路设计时，需要选用专业的电路防护器件。接下来，专业电路保护器件生产厂家及保护方案服务商东沃电子要分享的是：YCbCr/YPbPr接口静电保护方案及TVS二极管阵列（ESD静电保护二极管）选型选用。

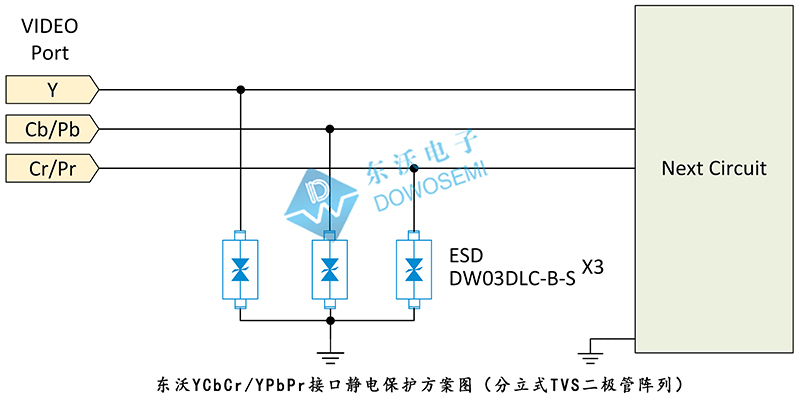

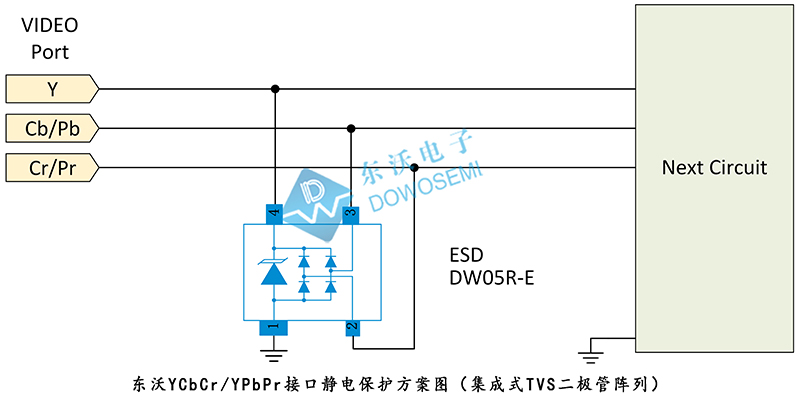

YCbCr/YPbPr接口静电保护方案图

YCbCr/YPbPr接口静电保护方案说明

从东沃YCbCr/YPbPr接口静电保护方案图中可以看出，视频传输信号防护，东沃电子技术推荐选用3颗分立式TVS二极管阵列DW03DLC-B-S或1颗集成式TVS二极管阵列DW05R-E对YCbCr/YPbPr接口进行静电浪涌防护。分立式TVS二极管阵列DW03DLC-B-S，工作电压3.3V、峰值脉冲电流20A、钳位电压19V、漏电流1μA、SOD-323封装；结电容低至1pF，保证视频信号不失真；符合IEC 61000-4-2（静电）±15kV（空气）和 ±8kV（接触）标准。集成式TVS二极管阵列DW05R-E，工作电压5V、峰值脉冲电流6.5A、钳位电压16V、漏电流1μA、结电容0.4pF，保证视频信号不失真；SOT-143封装，集成了3个端口保护，有效减小PCB安装空间；符合IEC 61000-4-2（静电）±15kV（空气）和 ±8kV（接触）标准。

YCbCr/YPbPr接口静电保护器件参数

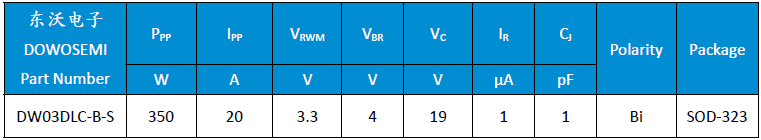

1）东沃TVS二极管阵列DW03DLC-B-S参数

查看东沃电子“ESD-DW03DLC-B-S Datasheet”规格书可知：

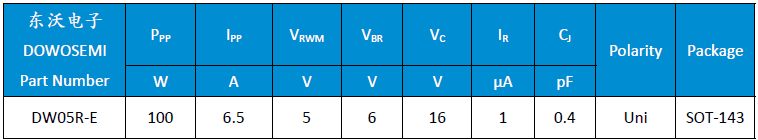

2）东沃TVS二极管阵列DW05R-E参数

查看东沃电子“ESD-DW05R-E Datasheet”规格书可知：

以上是东沃YCbCr/YPbPr接口静电保护经典方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的TVS二极管阵列DW03DLC-B-S和DW05R-E，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型！
