无HCDP功能的HDMI转VGA带音频输出方案CS5203| CS5203设

Capstone 目前推出一款CS5203是不带HDCP KEY的HDMI转VGA转换芯片CS5203 ，它与CS5213的区别在于CS5213芯片集成片上HDCP 1.4 KEY，支持符合HDCP 1.4规范。

下面详细介绍一下CS5203的功能与参数特性

Capstone CS5203 HDMI到VGA转换器结合了HDMI输入接口和模拟RGB DAC输出。通过支持和片上音频DAC，它节省了成本并优化了板空间。嵌入式MCU基于工业标准8051内核。

CS5203适用于多种细分市场和显示应用，例如主板、桌面、dongle和对接系统。

CS5203详细的功能概述和参数特性：

符合HDMI1.4标准的接收机

VGA输出接口，DAC速度高达200 MHz像素速率，8位

视频分辨率支持高达1920*1200@60and 1920*1080@60Hz

内置振荡器，无需外部晶体

嵌入式线性衰减调节器（LDO）

嵌入式微控制器

嵌入式EDID（如果终端没有EDID，CS5203将响应EDID）

使用内部预设置ROM支持EEPROM Free模式

支持VGA连接检测

内部通电复位（POR）

双通道16位分辨率∑-ΔDAC

支持音频采样频率（Fs）：最高48Khz

I2C从机接口和HDMI DDC接口可用于调试

QFN34 4*4包装

HDMI数字输入

符合HDMI1.4

内置高性能自适应均衡器

支持热插拔检测

VGA输出接口

时钟高达200-MHZ的三个8位DAC数模转换器

视频分辨率支持高达1920*1200@60and 1920*1080@60Hz

嵌入式V-sync/H-sync 5V缓冲器

符合VESA VSIS V1R2

嵌入式微控制器

工业标准8051芯

支持I2C主设备和从设备，最高400 Khz

电力与技术

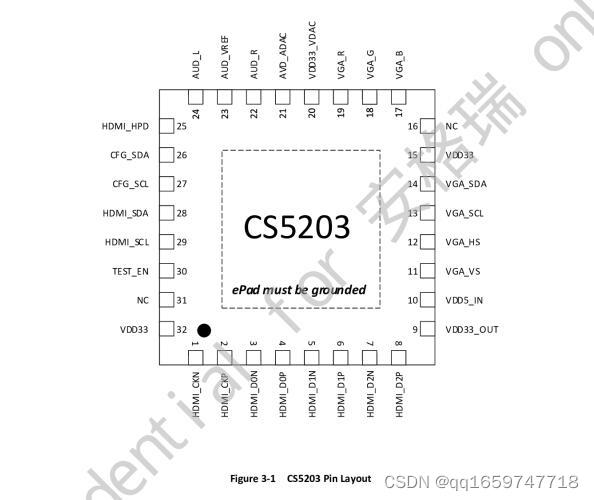

CS5203的管脚配置如下：

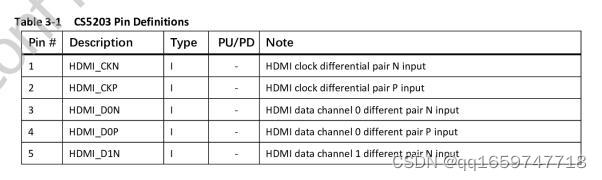

CS5203管脚说明：

接口和能力

Hdmi输入符合Hdmi 1.4b标准

DDC_SCL和DDC_SDA信号用于访问EDID。由于这些信号上的上拉电阻已集成到芯片中，因此不再需要外部上拉电阻。

模拟VGA输出

CS5203集成了三个8位-250Mhz-DAC（数模转换器），每个DAC

为其他颜色R（红色）、G（绿色）、B（蓝色）分配。CS5203的模拟VGA接口与VESA VSIS VIR2兼容CS5203还集成了实时热插拔检测机制

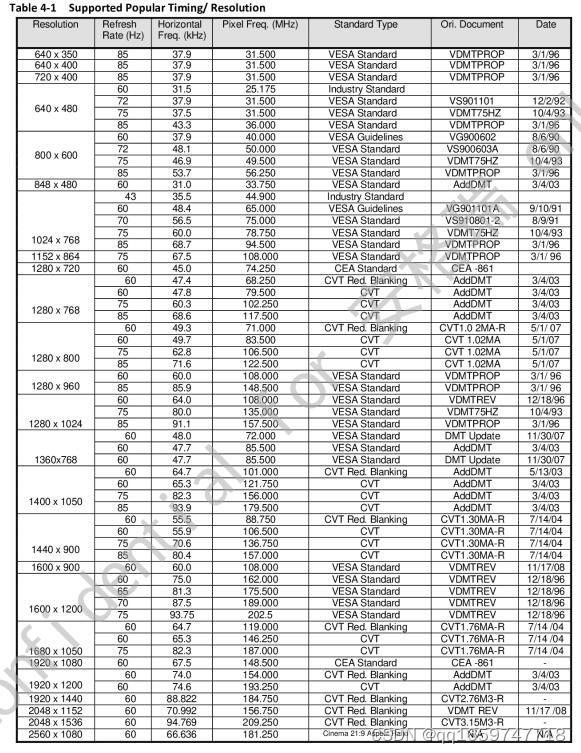

CS5203支持的最流行视频格式如下表4所示

然而，CS5203支持的格式不限于此表

CS5203还支持低于最大带宽的数据传输带宽、低于最大DAC速度200MHz的像素频率。
