基于CMOS数字摄像头采集LCD显示实验

实验原理
OV2640摄像头
OV2640 是世界上第一个 1/4 英寸 2 百万像素视频传感器，同时是OmniVision 最新的2.2 微米 OmniPixel2™架构的视频传感器，可支持 200 万像素，分辨率可高达 1600x1200，帧率可达 30 帧/秒，最高帧率可达 60 帧/秒。

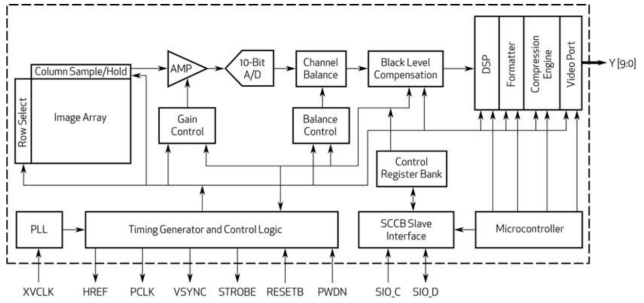

OV2640摄像头功能框图
OV2640摄像头采集图像时，会先经过感光元件，采样的信号经过运放，再进行AD转换，AD量化之后得到数字化的视频信号会进行控制调整，最终通过视频输出接口输出。除此之外还有其他的一些信号接口，比如时钟输入，像素时钟，行同步信号，帧同步信号，时序产生和逻辑控制单元等等。

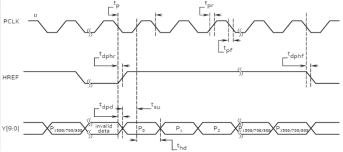

OV2640时序
图像数据在HREF为高的时候输出，当HREF变高后，每一个PCLK时钟，输出一个字节数据。比如我们采用UXGA时序，RGB565格式输出，每2个字节组成一个像素的颜色（低字节在前，高字节在后），这样每行输出总共有16002个PCLK周期，输出16002个字节。

帧输出时序
当HREF输出高电平时开始读取一行像素点，当低电平时不操作，重复操作即可读取一帧图像。OV2640支持：RGB565或JPEG输出。RGB565输出时，时序如图所示。JPEG输出时，PCLK大大减少，且HREF不连续，数据流以0XFF,0XD8开头，以0XFF,0XD9结束。

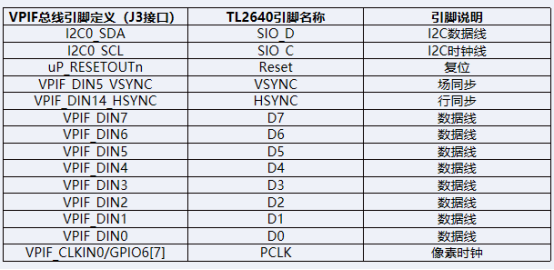

引脚定义表
TL2640摄像头模块和实验板的连接引脚对应表如表所示。DSP通过I2C总线配置摄像头的相关寄存器，摄像头采集的数据通过VPIF总线传输回DSP进行处理。

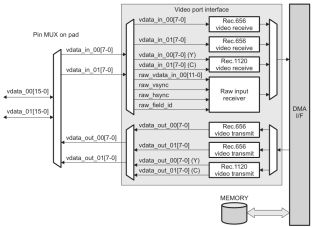

VPIF接口
Video Port Interface (VPIF), 是一种视频接口。VPIF的通道0和通道1只能用于接收数据，通道2和通道3只能用于发送数据

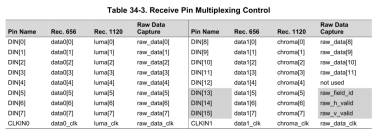

VPIF 传输协议
VPIF 接口主要支持三种协议的传输：

BT-656

BT-1120

Raw Capture mode

其中，VPIF 端口接收通道支持BT-656、BT-1120和Raw Capture mode三种协议，

VPIF 端口发送通道只支持BT-656和BT-1120两种协议。

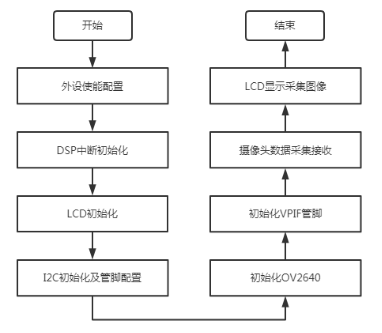

程序流程

接下来我们先看下程序的流程设计。

程序流程设计中首先要进行外设使能配置，接着进行DSP中断初始化和LCD的初始化，然后初始化配置I2C和OV2640摄像头，初始化VPIF总线。最后摄像头采集接收数据并将数据显示在LCD上。

操作现象
实验设备
本实验使用的硬件接口为LCD和VPIF 接口，所需硬件为实验板、仿真器、TL2640I 摄像头模块、LCD和电源。

硬件连接
（1）将 TL2640I 摄像头模块连接到实验板的 VPIF 接口。

（2）连接仿真器和电脑的USB接口，

（3）将拨码开关拨到DEBUG模式01111，连接实验箱电源，拨动电源开关上电。

操作现象

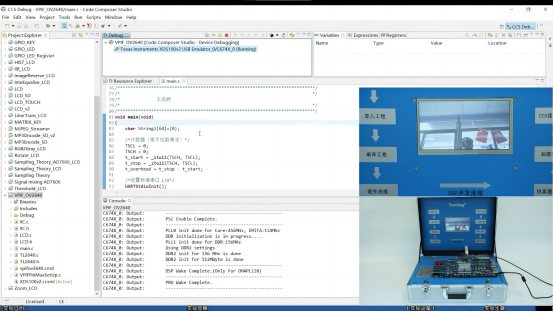

导入工程，选择Demo文件夹下的对应工程

编译工程

将CCS连接实验箱并加载程序

点击运行程序

在LCD屏幕上会显示摄像头采集的图像，并显示帧率。
