实验原理

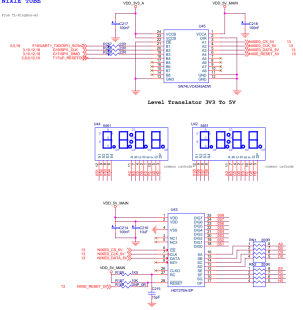

硬件原理图

找到NIXIE TUBE，可看到控制数码管的管脚分别为：GPIO6[15]）、SPI1_SCSn2、SPI1_CLK和SPI1_SIMO。由两个5461数码管组成，使用HD7279A-SP芯片控制数码管的显示。

功能框图

数码管分为共阴极和共阳极两种类型，TL6748-PlusTEB实验箱使用的5461数码管为共阴极，是将八个LED的阴极连在一起，让其接地，这样给任何一个LED的另一端高电平，它便能点亮。

HD7279A-SP驱动芯片

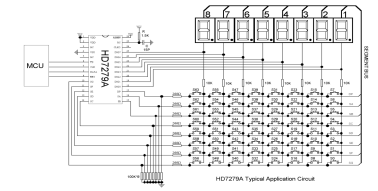

HD7279A-SP驱动芯片是一片具有串行接口的、可同时驱动8位共阴式数码管或64只独立LED的智能显示驱动芯片。该芯片同时还可连接多达64键的键盘矩阵，单片即可完成LED显示及键盘接口的全部功能。

HD7279A-SP内部含有译码器，可直接接收BCD码或16进制码，并同时具有2种译码方式。此外，还具有多种控制命令，例如消隐、闪烁、左移、右移和段寻址等。

HD7279A具有片选信号，可方便地实现多于8位的数码管显示。

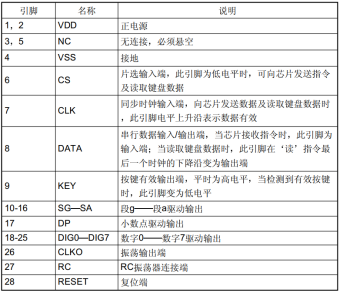

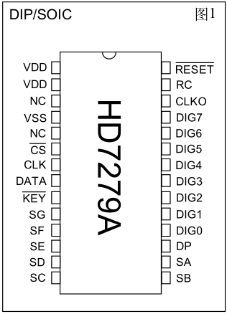

HD7279A一共有28个引脚，包含电源、地、片选信号、时钟信号、串行数据输入输出端口等。

HD7279A

HD7279A采用的是通信方式是串行通信，串行数据从DATA引脚送入芯片，并由CLK端同步，当片选信号变为低电平之后，DATA引脚上的数据在CLK引脚的上升沿被写入HD7279A的缓冲寄存器。

方向配置源码

将GPIO配置为输出的函数源码和函数使用说明可以查看gpio.c。其中，第一个参数时GPIO的基地址，第二个参数是GPIO的编号，第三个参数设置GPIO的方向。

数据配置源码

配置GPIO输出值的函数源码和函数使用说明可以查看gpio.c。其中，第一个参数是GPIO的基地址，第二个参数是GPIO的编号，第三个参数设置GPIO的电平。

操作现象

导入工程

编译工程

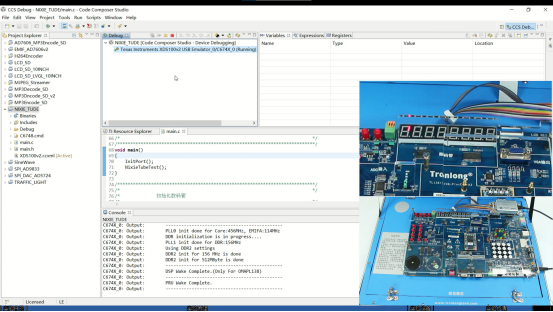

将CCS连接开发板并加载程序

点击运行程序

可以看到数码管循环演示的各种显示效果。

（1）首先，数码管全部点亮闪烁，接着从00000快速计数到10000，

（2）接着在第4位按不译码方式显示一字符”三”，"三"字向左运动3次，再向右运动3次。

（3）然后从左边开始依次显示 0123456789-EHLP，然后从右边开始依次显示0123456789AbCEF，显示完后，从左往右开始逐个消失，

（4）最后，八个数码管的64个显示段被逐个点亮，同时将前一个显示段关闭。然后又重新恢复显示。数码管的每一段都可被正常点亮.
