【N32L40XCL-STB开发板评测】I2C接口测试

一、 测试项目
N32L40XCL-STB V1.0 IIC接口

二、 测试环境
开发板：N32L40XCL-STB V1.0
开发环境：RT-Thread studio V2.2.6
RT-Thread版本：4.1.1
I2C1外设资源：PA4—SCL PA5—SDA
温湿度传感器：HS3003

三、 N32L40XCL IIC简介
N32L40XCL集成了2个独立的I2C总线接口，它提供多主机功能，控制所有I2C总线特定的时序、协议、仲裁和超时。支持多种通信速率模式(最高支持1MHz)，支持DMA操作，同时与SMBus 2.0兼容。I2C模块有多种用途，包括CRC码的生成和校验、SMBus(系统管理总线—System Management Bus)和PMBus(电源管理总线-Power Management Bus)。既可做主设备也可做从设备。

四、 测试软件环境搭建
1、 新建工程

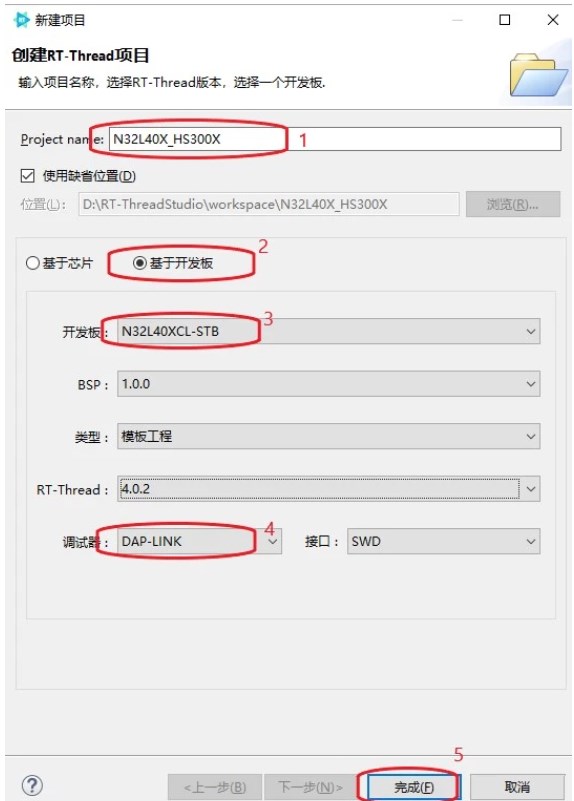

图1 生成新工程步骤

选择新建—>RT-Thread 项目，出现对话框，分别按照1~5步骤进行生成新RTT项目，如果第三步没有对应的开发板，需先在SDK库中增加对应的开发板。

图2 新建的N32L40X-HS300X项目
2、 配置IIC及HS3003软件包
在左侧项目资源管理器中打开新建的项目，按图2双击RT-Tread Setting设置项，按图3、4、5完成相关项设置。

图3 驱动设置

图4 添加温湿度传感器HS300X软件包

图5 设置IIC1配置项
3、 添加头文件
因使用IIC驱动，打开main.c文件，需添加以下三个头文件：

#include
#include
#include "sensor_renesas_hs300x.h"
4、 添加路径

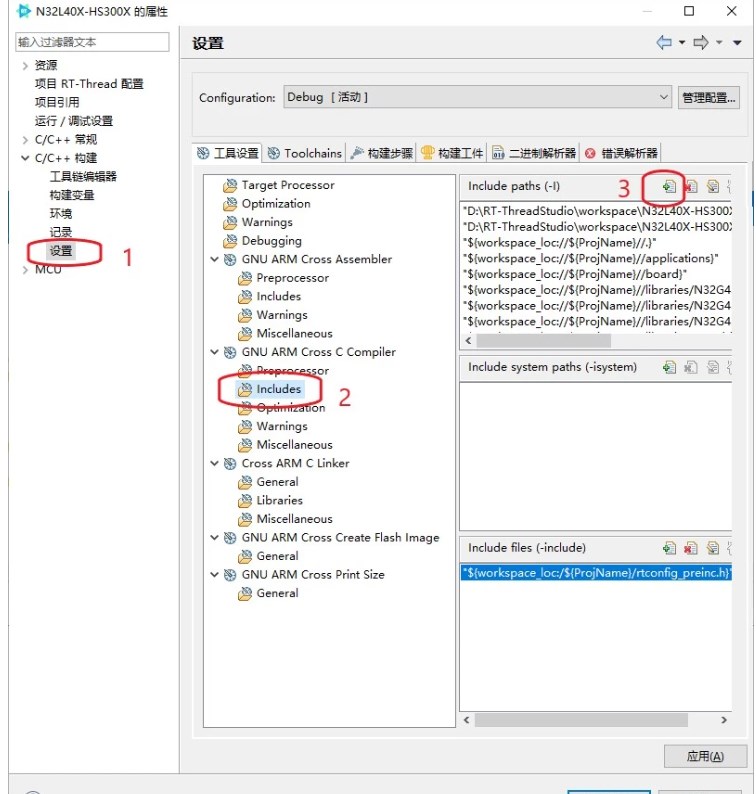

图6 设置新增头文件路径
按照图6步骤分别添加i2c.h、drv_i2c.h、sensor_renesas_hs300x.h所在目录路径：
“..N32L40X-HS300Xrt-threadcomponentsdriversincludedrivers””
“..N32L40X-HS300Xrt-threadcomponentsdriversi2c”
“..N32L40X-HS300Xpackageshs300x-latest”
5、 修改程序
打开sensor_renesas_hs300x.c在程序最后添加如下程序段：

int rt_hw_hs300x_port(void)
{
struct rt_sensor_config cfg;
cfg.intf.dev_name = HS300X_I2C_BUS;
cfg.intf.user_data = (void *)HS300X_I2C_ADDR;
rt_hw_hs300x_init("hs300x", &cfg);
return RT_EOK;
}
INIT_ENV_EXPORT(rt_hw_hs300x_port);
至此修改工作全部结束，编译下载运行。

五、 运行及结果
系统接线图：

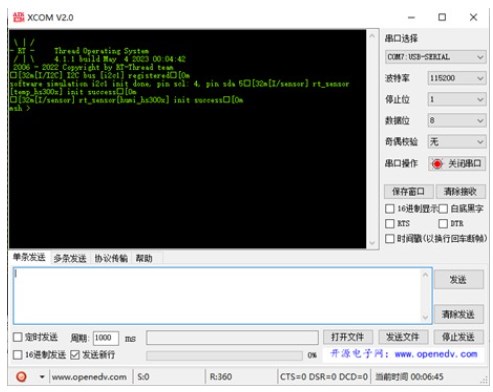

图8 系统运行界面
我们可以看到i2c1和HS300X成功挂载。
使用传感器命令运行，分别输入sensor_polling temp_hs300x和 sensor_polling humi_hs300x

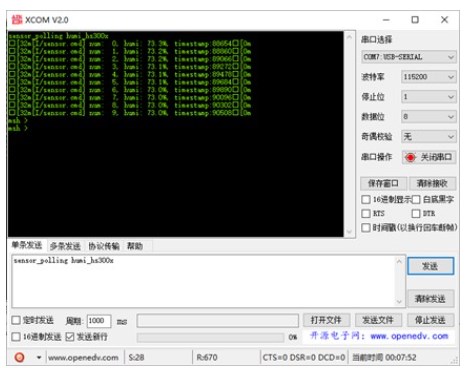

图10 湿度测量值
六、 总结
由以上例子我们可以看出，在国民技术的《N32L40XCL-STB 开发板》上利用Rt-thread进行传感器二次开发，可以做到低代码编写，用户上手较容易，开发效率高。
