电机控制器是如何工作的？电机控制器有哪几种

0****1

电机控制器工作原理

一、电机控制器通过冷却水道来进行冷却

二、电机控制器通过三相线和电机进行连接，以传输电能

三、电机控制器通过旋变线束和电机连接，以得到电机的工作状态

四、电机控制器通过正负直流母线与电池连接，以取用或存储电能

五、电机控制器通过黑色35pin的AMP线束中的CANA通讯线进行故障诊断和调试。

六、电机控制器通过黑色35pin的AMP线束中的CANB通讯线和整车控制器连接，以进行数据通讯

七、电机控制器通过35pin的AMP线束中的24V电源线和蓄电池连接，以提供电机控制器工作电压；

02

电机控制器工作模式

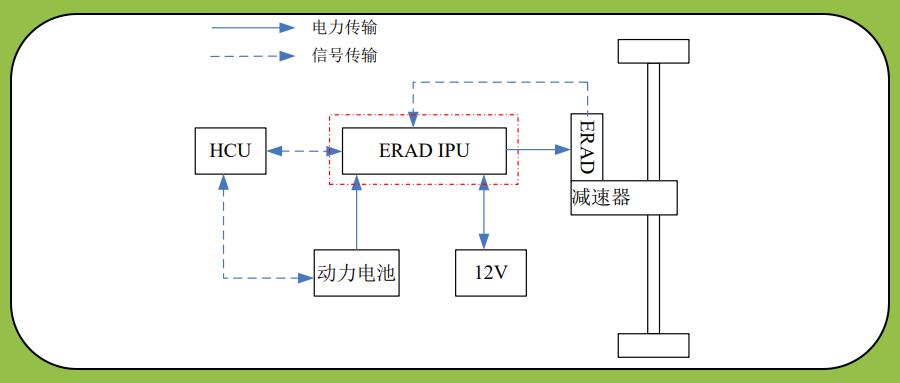

电动状态：

处于电动状态下的，电机控制器 在系统中所起的作用：将电池提 供的能量转换成 电机的动能，用于助力车辆行驶， 起到降低油耗的 作用。

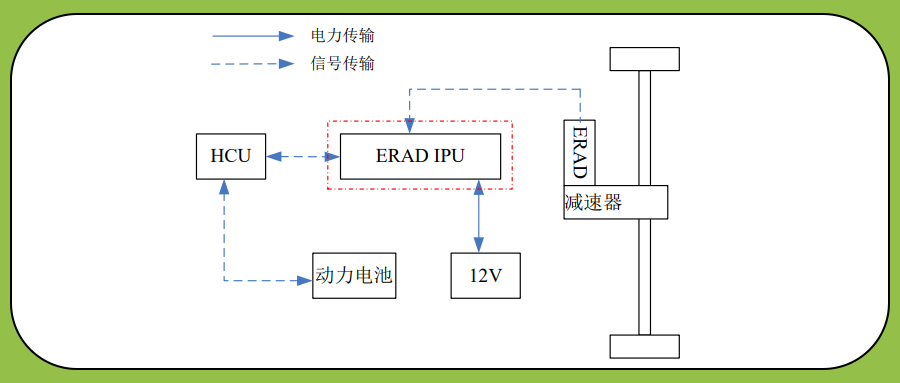

发电状态：

处于发电状态下的，电机控制器在系统中所起的作用：将电机的 动能转换成电池 能够存储的电能， 用于发电或能量回馈等工况的需要。

故障状态：

当电机控制器或整车发生故障时，电机控制器将会进入故障状态。此 状态下，高压网络内将不会有能量的流动传输。
