spi工作模式有几种

SPI 四种工作模式

SPI 有四种工作模式，通过时钟极性（CPOL）和时钟相位（CPHA）的搭配来得到四种工作模式：

①、CPOL=0，串行时钟空闲状态为低电平。②、CPOL=1，串行时钟空闲状态为高电平。③、CPHA=0，串行时钟的第一个跳变沿（上升沿或下降沿）采集数据。④、CPHA=1，串行时钟的第二个跳变沿（上升沿或下降沿）采集数据。

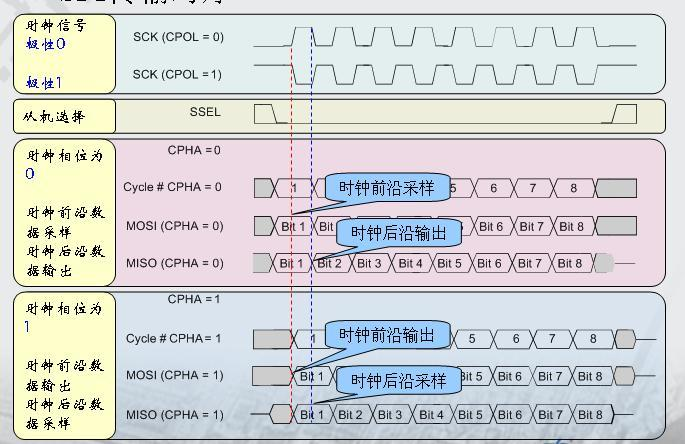

示例波形图如下：

SPI 是全双工的，所以读写时序可以一起完成。
