SPI传输原理 SPI传输机制

SPI 传输机制

从图可以看出，主机和从机都有一个串行移位寄存器，主机通过向它的 SPI 串行寄存器写入一个字节来发起一次传输。寄存器通过 MOSI
信号线将字节传送给从机，从机也将自己的移位寄存器中的内容通过 MISO 信号线返回给主机。这样，两个移位寄存器中的内容就被交换。

外设的写操作和读操作是同步完成的。如果只进行写操作，主机只需忽略接收到的字节；反之，若主机要读取从机的一个字节，就必须发送一个空字节来引发从机的传输。

虽然 SPI 四线制支持读写同时进行，但实际上我们很多时候并不需要又读又写，见以下两种情况（参考 BMA223 数据手册）：

注意：如下三幅图示均为 CPOL=1，CPHA=1

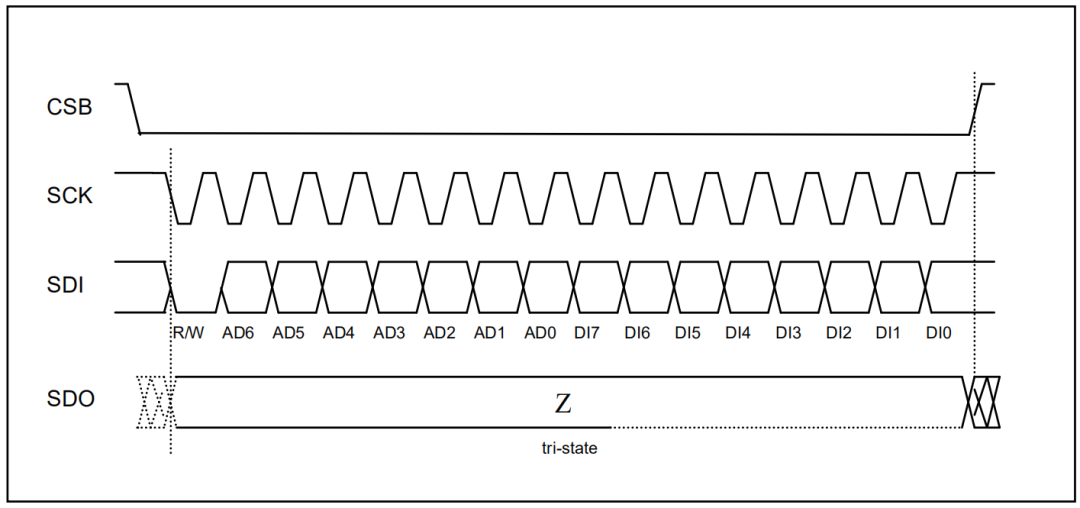

1、主机向从机写数据

主机发送先发送 8 bits，第一个 bit 为 0 代表这次主机是想写数据到从机，AD6~AD0
表示要写的寄存器地址。然后，主机就会一直写下去。在这期间 SDO 一直没用，一直是高阻态，算是一直读到1。

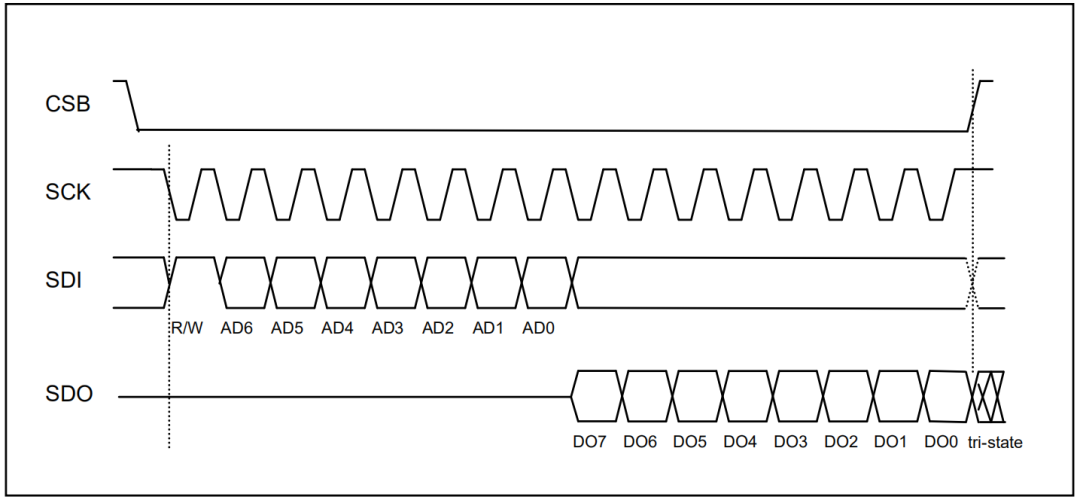

2、主机从从机读数据

这种情况下，主机先发送 8 bits，第一位为 1 代表这次是读，然后 AD6 ~ AD0 是想要读的寄存器地址，然后 SDO 开始返回数据。
