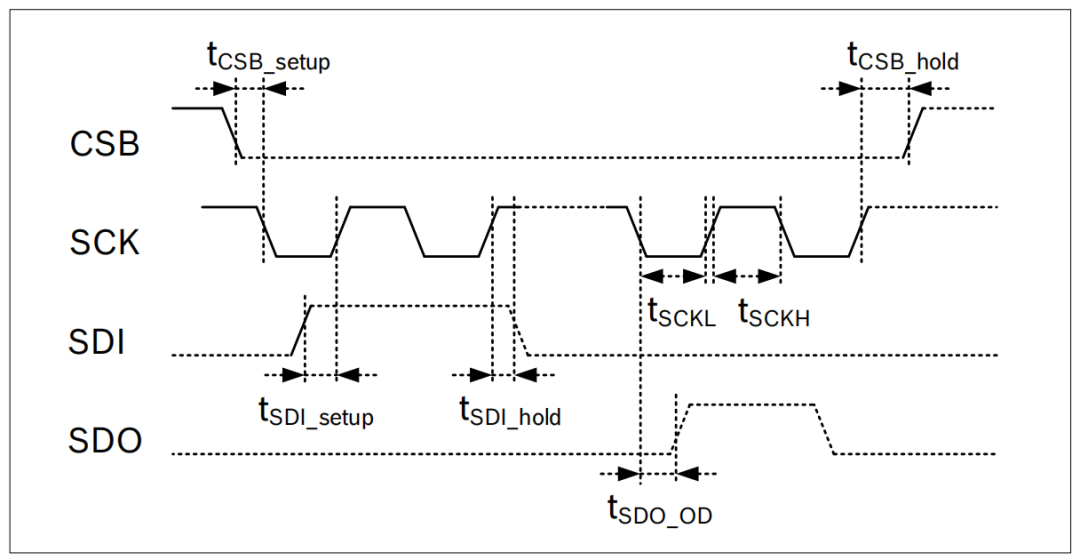

SPI timing diagram


Tcsb_setup:建立时间

Tcsb_hold:保持时间

tsckl:低电平时间

tsckh:高电平时间

SCK period :Tsckl + tsckh

一般情况下 Tsckl = tsckh

注意:真实的波形图如上,高低电平并不是到达最高点才算,0.3Vdd 以下为低电平,0.7Vdd
以上为高电平,计算信号时间长度的时候需要注意这个微小的时间,硬件设计必须注意信号质量风险,软件开发人员也要会看波形图。

这里的参数,一般 spi 驱动不需要设置,但是半导体厂商提供的 spi 控制器驱动中,可以修改这些参数。我们写 SPI驱动时候,可以根据从设备的要求来修改这些参数。
