USB PD快充接口浪涌静电保护选用什么型号的TVS二

USB Power Delivery ，简称USB PD，是由USB-IF组织制定的一种快速充电规范，目前主流的快充协议之一。

该规范可实现更高的电压和电流，输送的功率最高可达100瓦，并可以自由的改变电力的输送方向。在日常使用USB PD快充充电器时，需要频繁地热插拔。如果其内部防护措施不到位的话，不仅会导致浪涌电流通过电源线进入内部电路损坏主控芯片，而且还容易引发输出瞬间大电流，影响充电稳定和安全，甚至导致受充设备损坏。

不仅如此，USB PD快充充电器和快充移动电源产品在使用中，很容易与人体或其他带静电物体产生接触，而多数产品外壳的壳料与USB端口、呼吸灯、按键的连接处并不是无缝设计，外部静电很容易通过接缝进入主板中，导致产品损坏。

为此，想要生产出一款稳定安全的USB PD快充产品，其EOS防护/ESD静电保护措施必不可少。从物料成本、研发周期、生产流程等方面考虑，越来越多的厂商选择在USB PD快充接口内置浪涌和静电保护器件。

那么，USB PD快充接口浪涌静电保护选用什么型号的TVS二极管呢？国产品牌东沃电子（DOWOSEMI），一家专业高品质电路保护器件厂家及保护方案服务商，不仅拥有高可靠性的过压过流保护器件和全面专业的ESD/EOS解决方案，而且还设有EMC测试实验室，可免费提供浪涌及静电防护测试及整改服务。

东沃USB PD快充接口浪涌静电保护方案图

东沃USB PD快充接口浪涌静电保护方案说明

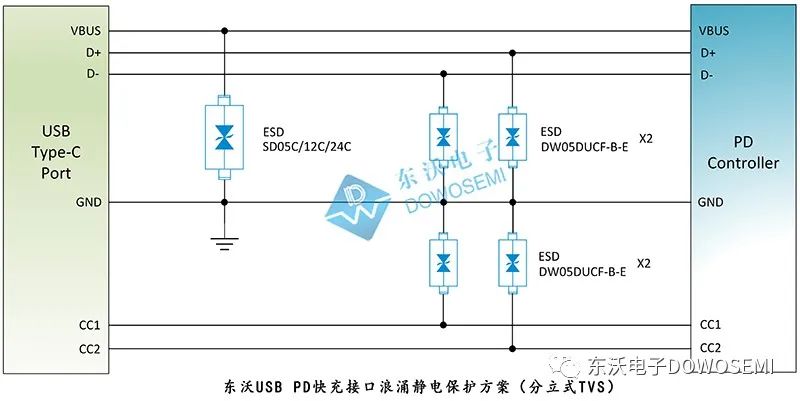

从东沃USB PD快充接口浪涌静电保护方案图一，电源供电口东沃电子选用TVS二极管SD05、SD12C、SD24C做防护，具体根据充电电压大小来选择。SD05C、SD12C、SD24C工作电压为5V、12V、24V，具有低钳位、低漏电流的特点，适合大浪涌保护；SOD-323封装，减小USB PD接口安装空间；符合IEC 61000-4-2（静电）±30kV（空气）和±30kV（接触）标准。在D+/D-数据接口和快充协议检测CC1/2接口静电防护中，东沃电子推荐选用TVS二极管DW05DUCF-B-E，工作电压5V、峰值脉冲电流3A、DFN1006-2L封装；结电容低至0.5pF，保证高速数据信号的传输；符合IEC 61000-4-2（静电）±15kV（空气）和 ±10kV（接触）标准。

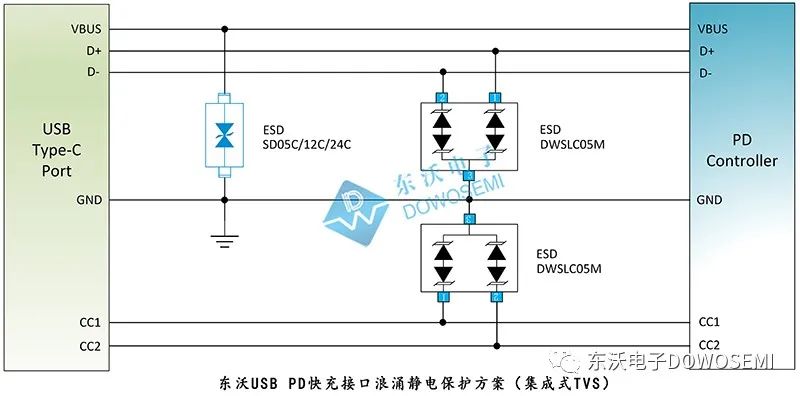

从东沃USB PD快充接口浪涌静电保护方案图二，电源供电口防护和浪涌保护器件选型跟方案一一样。不同的是，在D+/D-数据接口和快充协议检测CC1/2接口防护中，东沃电子技术推荐选用集成式双向TVS二极管DWSLC05M，工作电压5V、峰值脉冲电流3.5A、漏电流0.1uA、SOT-23封装；结电容低至3.5pF，保证信号的完整性；符合IEC 61000-4-2（静电）±20kV（空气）和 ±20kV（接触）标准。

东沃USB PD快充接口浪涌静电保护器件参数

1）东沃TVS二极管SD05C/SD12C/SD24C参数

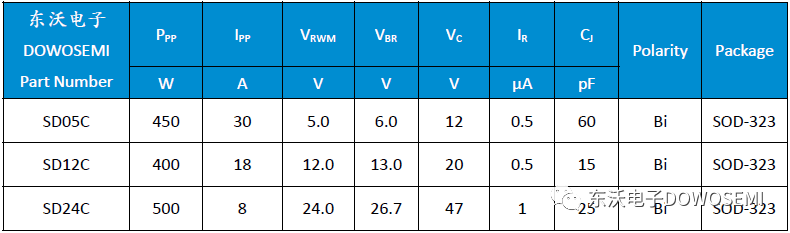

查看东沃电子“ESD-SD05C/SD12C/SD24C Datasheet”规格书可知：

2）东沃TVS二极管DW05DUCF-B-E参数

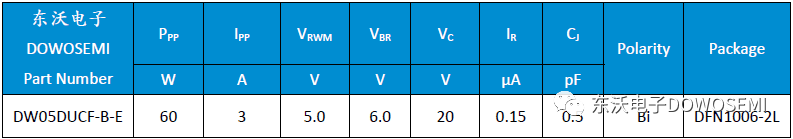

查看东沃电子“ESD-DW05DUCF-B-E Datasheet”规格书可知：

3）东沃TVS二极管DWSLC05M参数

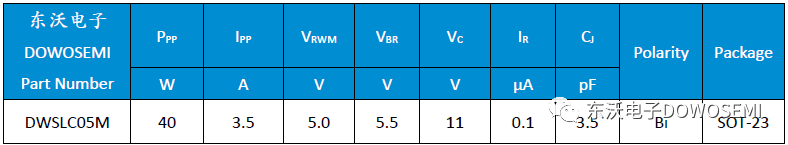

查看东沃电子“ESD-DWSLC05M Datasheet”规格书可知：
