I2C子系统SW Architecture

I2C SW Architecture

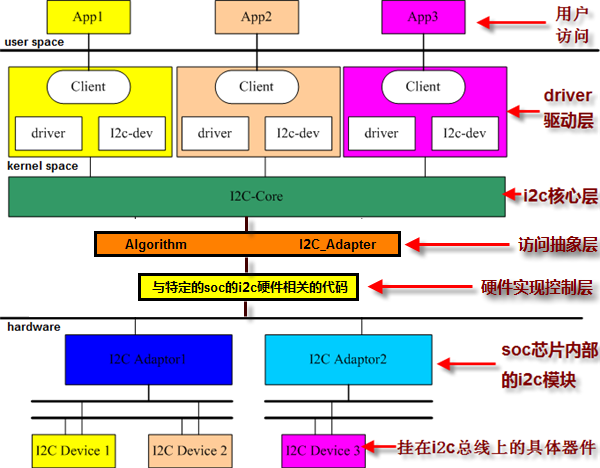

【driver 驱动层】由普通驱动工程师负责，【i2c 核心层】由 Linux 提供，【i2c 核心层】以下由芯片原厂负责。

I2C 子系统通过 i2c-core 将 i2c 设备驱动和 i2c 总线驱动进行了分离，从而使得 i2c 设备驱动中不用关心 i2c 总线传输细节，专注于 i2c 设备逻辑的实现。

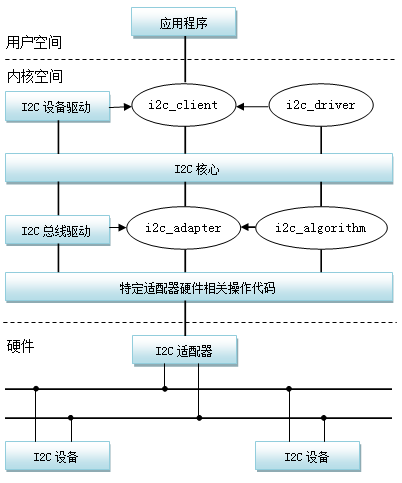

抽象如下：

I2C 总线驱动重点是 I2C 适配器（控制器）驱动，这里用到两个重要的数据结构：i2c_adapter 和 i2c_algorithm。其中，Linux 内核将 SOC 的 I2C 适配器（控制器）抽象成 i2c_adapter，i2c_algorithm 只是一些 i2c 传输的实现函数合集。

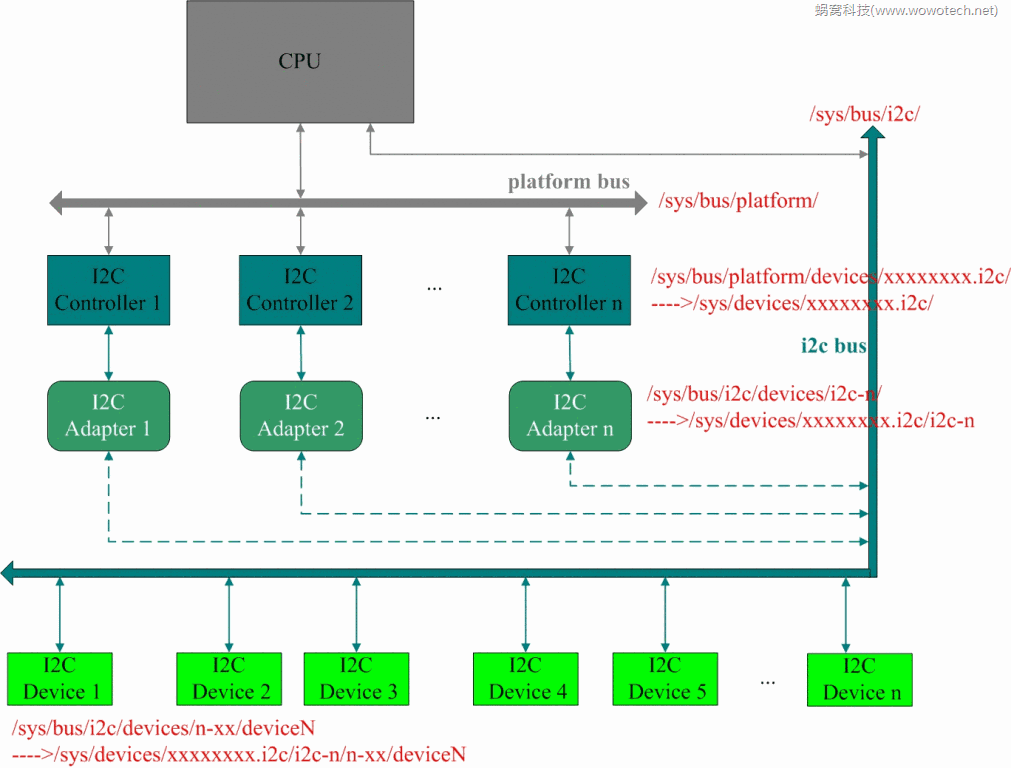

在 Linux 系统中有如下节点：
