驱动电机轴承电腐蚀原罪—趋肤效应

新能源驱动电机轴承最常见的失效模式除了之前文章中提到的 蠕变跑圈 以外，还有 电腐蚀 。其中电腐蚀的失效模式又可分为 白蚀裂纹（WECs） 和 凹槽腐蚀（FLUTING） 。

工程应用中最容易分辨及观察到的是后者，所以一般大家说的轴电流导致的轴承腐蚀说的也是后者，当然危害也是最大的。

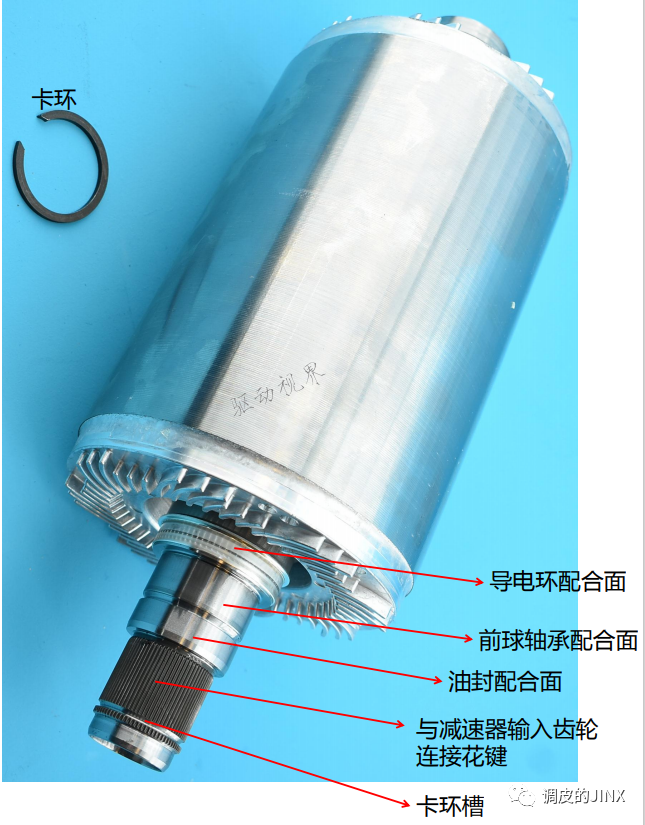

随着新能源的发展，轴电流实际应用解决的方案已日渐成熟，常见的有轴接地、陶瓷球轴承、导电油脂等。前面的“ 我们从奥迪E-TRAN学到什么？ ”文章中有提及奥迪方案。E-TRAN电机转子具有特殊的轴接地，以避免可能的轴承电流流过滚动轴承或齿轮。同时，两个内部转子轴承设计为陶瓷轴承，以避免轴电流通过。功能是防轴承电腐蚀。

轴电流的产生以及解决方案我们不做过多的阐述，本文尝试着去讨论失效的机理。

研究表明0.01A的电流能够降低轴承的使用寿命达20%。 如果只从电流数值上来说，很难理解这种低值电流到底是如何显著的损坏轴承？ 甚至可以达到达到肉眼可见的凹槽。

对于凹槽的形成，现在大家可以达成一致的是：

第一阶段，电流的产生： 凹槽是表面之间显著电压差异引起的失效模式 。

第二阶段，腐蚀过程：高温+应力。

在高温的形成上，分歧就存在了 。最常见的一种理论认为凹槽是由电火花加工，也就是电弧产生高温。虽然这种理论有一定的说服力，但笔者更倾向下面的这种机理，即 轴承趋肤效应导致的失效 。

趋肤效应并不陌生，是阻碍扁线电机高速化发展的一大障碍。其原理简单如下：

当导体中有交流电或者交变电磁场时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大，导体内部实际上电流较小。结果使导体的电阻增加，使它的损耗功率也增加。这一现象称为趋肤效应(skin effect)。

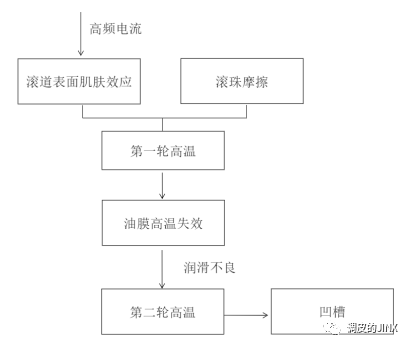

对于钢，如果频率为100kHz，则皮肤深度约为30um。如果频率增加到1MHz，皮肤深度减少到大约10um。 因此，驱动电机轴承的高频电流主要通过很浅的钢表面。即使轴承电流强度低到mA级，但在非常浅的表面上的热积累是不容忽视的。 轴承电流皮效应引起的热量积累，加上滚珠摩擦产生的热量，将导致第一轮高温。该温度并不能直接熔化钢表面，但是却能使得润滑油膜产生高温失效。最终，轴承会因为润滑油膜高温失效导致润滑不良继续升温，继而达到熔化钢表面的第二轮高温。从这个角度来说，轴电流导致的凹槽的原罪是集肤效应。
