如何计算RS-485总线上的最大节点数？

RS-485是一种多点差分总线，因此总线上的所有节点共用一个传输介质。随着节点总数的增加，每个驱动器上的负载也会增加。

电信行业协会（TIA）/EIA-485标准规定了一个假设的单位负载（UL），用于帮助计算RS-485总线上的最大节点数。该标准规定，驱动器必须能够在最多32个单位负载上驱动至少1.5V的差分信号，并在总线两端并联两个120Ω端接电阻。

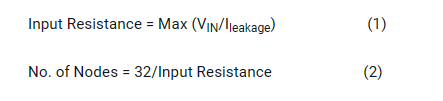

公式1表示最坏情况下的输入电压与漏电流之比，用于计算输入电阻。确定节点的输入电阻后，您可以使用公式2计算RS-485总线上的最大节点数：
