基于51单片机的红外遥控LED实验

一、实验原理

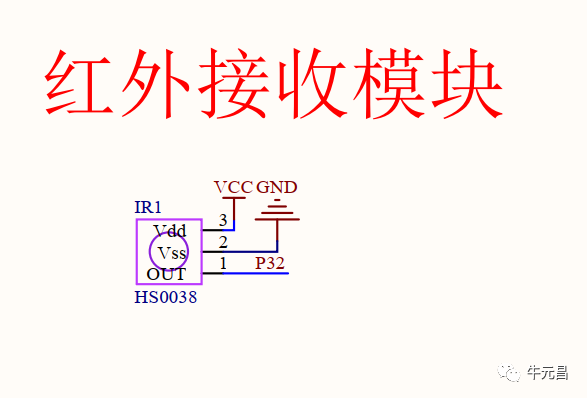

本次介绍一下红外遥控的使用方法，使用的红外接收头是HX1838，接收头和遥控器是遵循NEC编码协议的，感兴趣的同学可以去搜索一下，深入了解，下面附上图片，想学习的可以直接去购买。

红外遥控器在发送数据时也会同时发送出一个频率为38KHz的电磁波，作为载波；顾名思义，“载波”就是运载数据的，避免数据在传播过程中出现问题，外部干扰的信号太多了，所以用一个合适的频率电磁波和数据脉冲调制在一起，一起发送出去，避免外部干扰，接收头接收到脉冲后再进行解调操作，把38KHz的电磁波“过滤”掉，因为这款红外接收头内部有解调电路，所以咱们在使用时就不用再进行解调操作了，直接取出数据就可以了。

我们学习任何一个外设，都要先了解这些外设和我们的单片机是如何进行通信的，通信协议使用的是哪一种，常见的就是IIC、SPI、CAN总线、单总线等等，还有一些要根据时序图自己用IO口模拟时序进行通信，本质上都是需要模拟这些时序，用来接收和发送数据，只不过是有些单片机型号把这些功能直接集成在了单片机内部，这样使用起来比较方便，直接操作寄存器调用就好了。

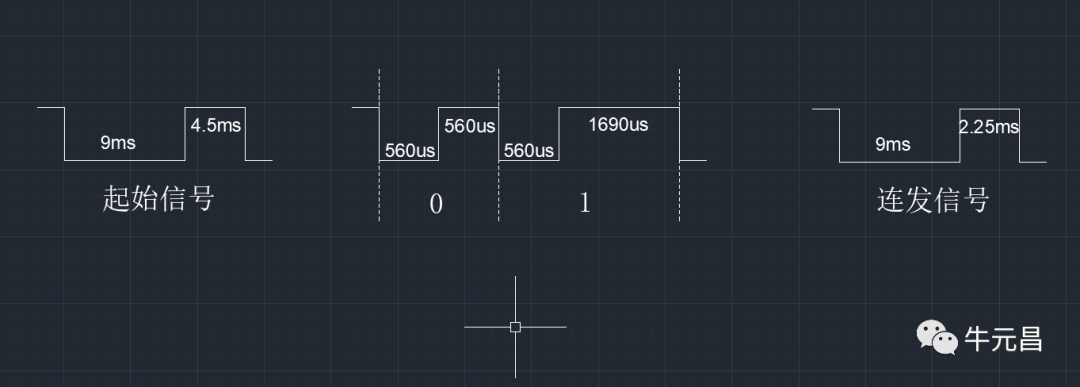

上图是起始信号、发送“0”、发送“1”以及连发信号的时序图

P3^2引脚对应STC89C52RC单片机的外部中断引脚

一帧数据是从起始信号开始的，单片机的IO口需要一直检测起始信号是否到了，检测到起始信号后开始接收发送过来的数据信号，所以，为了能够第一时间接收到起始信号，防止数据出错，红外接收模块的数据引脚要和单片机的外部中断引脚连接在一起；数据构成是：起始信号+接收到的数据，数据=地址码+地址反码+命令码+命令反码，地址码和命令码都是8位，所以一个完整的数据有32位。于是，我们接收数据时，要把第三位数据（命令码）取出来进行判断。

命令码：咱们在购买遥控器和红外接收头时可以让卖家提供，得到命令码后，在函数中宏定义一下就可以直接使用了，初始化完成基本的函数后，在主函数中，运用if判断语句或者switch case语句，判断对应的命令码使其完成你想要的效果。

二、关键代码

void Int0_Init(void)//初始化外部中断
{
  IT0=1;
  IE0=0;
  EX0=1;
  EA=1;
  PX0=1;
}

外部中断0初始化，在外部中断函数中检测起始信号。

void main()
{
  IR_Init();  //红外遥控初始化
  while(1)
  {
    if(IR_GetDataFlag() || IR_GetRepeatFlag())  //如果收到数据帧或连发帧
    {
      Command=IR_GetCommand();    //获取遥控命令码


      if(Command==IR_0)
       {
         led=0;
       }
       if(Command==IR_POWER)
       {
         led=1;
       }
    }
  }
}

主函数：运用if判断句，当所按下的按键返回回来的命令码是正确的时，咱们让LED点亮或者熄灭。
