如何保护VGA接口免受ESD静电放电威胁和损坏？

VGA是Video Graphics Array视频图形阵列的缩写，是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口是采用VGA标准输出数据的专用接口，拥有分辨率高、显示速率快、颜色丰富等优势。VGA接口不但是CRT显示设备的标准接口，同样也是LCD液晶显示设备的标准接口，应用范围极其广泛。

VGA接口共有15针孔，分成3排，每排5个孔，除了2根NC（Not Connect）信号、3根显示数据总线和5个GND信号，其他较为重要的是3根RGB彩色分量信号及2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准，RS343电平标准的峰值电压为1V。VGA接口需要经常性热插拔，集成度非常高，比较脆弱，很容易受到ESD静电放电的威胁和破坏。为此，为了实现VGA接口数据传输并避免数据缺失的现象，VGA接口静电放电保护至关重要。针对VGA接口静电放电保护，电路保护器件生产厂家东沃电子推荐ESD二极管DW05-4RVLC-E为VGA接口保驾护航。

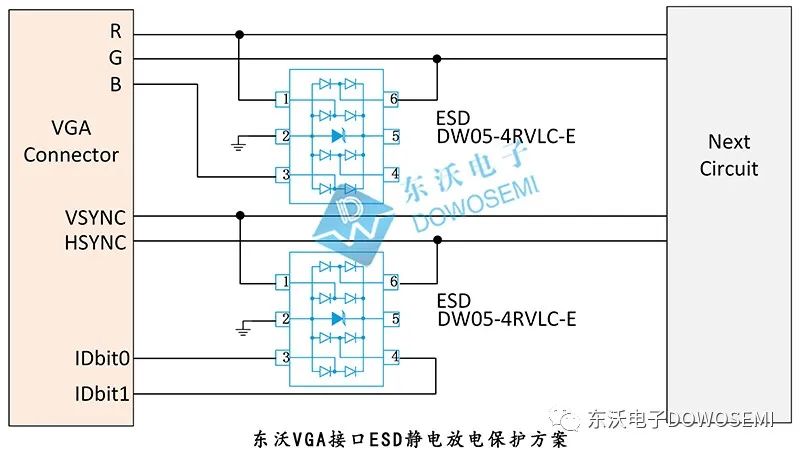

VGA接口ESD静电放电保护方案图

VGA接口ESD静电放电保护方案说明

从方案图中可知，东沃电子选用集成多路、SOT-23-6L小封装、导通电压精度高、响应速度快、钳位电压低、低结电容ESD二极管DW05-4RVLC-E做防护，保护VGA接口免遭ESD静电放电破坏的同时，确保传输数据的稳定性和完整性。同时，在不影响数据传输的前提条件下，能够满足IEC 61000-4-2 Level 4的ESD静电防护需求，让后端电路得到全面有效的保护。

测试标准：
IEC 61000-4-2（ESD）：20KV（air）；12KV（contact）

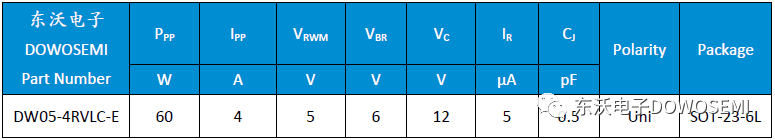

VGA接口静电保护专用ESD二极管参数

ESD二极管DW05-4RVLC-E具有漏电流小、反应速度快（nS级）、高可靠性等特性，被广泛应用于安防监控，网络通讯，汽车电子，白色家电，工业控制等领域的数据信号接口ESD静电及浪涌防护。查阅东沃电子“ESD-DW05-4RVLC-E Datasheet”产品规格书可知：

峰值脉冲功率 (8/20μs)：60W
峰值脉冲电流 (8/20μs)：4A
反向工作电压：5V
最小击穿电压：6V
钳位电压：12V
漏电流：5uA
结电容：0.5pF
ESD符合IEC 61000−4−2 (Air)：±20kV
ESD符合IEC 61000−4−2 (Contact)：±12kV
封装：SOT-23-6L
工作温度：−55°C to +85°C
存储温度：−55°C to +150°C

以上是东沃VGA接口ESD静电放电保护经典方案，如有特殊需求，欢迎前来探讨。
