0.3PF超低电容瞬态抑制二极管（TVS）

超低结电容TVS二极管阵列DW05-4R2P-S，为高速数据接口提供ESD静电放电保护，是一款理想型通信接口的ESD静电保护器件。品牌东沃DOWO ESD保护二极管DW05-4R2P-S采用小型的DFN2.5X1-10L塑料封装，其结电容值仅为0.3pF，每个器件可保护4条高速数据线，可保护寄生敏感系统，使其不受过压和过流瞬态事件的影响。DW05-4R2P-S具有低电容、小尺寸和高ESD稳定性，非常适合高速数据端口和高频线应用，其低钳位电压可最大限度地减小所保护的IC受到的电压应力。

低电容ESD保护二极管DW05-4R2P-S特点

• 峰值脉冲功耗：100W

• Solid-state silicon-avalanche technology

• Low operating and clamping voltage

• Up to four I/O Lines of Protection

• Ultra low capacitance: 0.3pF typical(I/O to I/O)

• Low Leakage

• Low operating voltage:5V

• Flow-Through design

• IEC 61000-4-2 (ESD) ±18kV (air), ±12kV (contact)

• IEC 61000-4-4 (EFT) 40A (5/50ns)

• IEC 61000-4-5 (Lightning) 5A (8/20μs)

• DFN-10L package (2.5×1.0×0.50mm)

• Molding compound flammability rating: UL 94V-0

• Marking: Marking Code

• Packaging: Tape and Reel

• RoHS Compliant

低电容ESD保护二极管DW05-4R2P-S应用

• 数字视频接口（DVI）

• MDDI端口

• DisplayPort TM接口

• PCI Express

• 高清多媒体接口（HDMI）

• eSATA接口

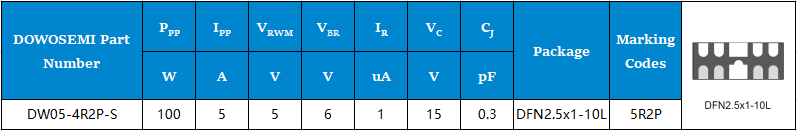

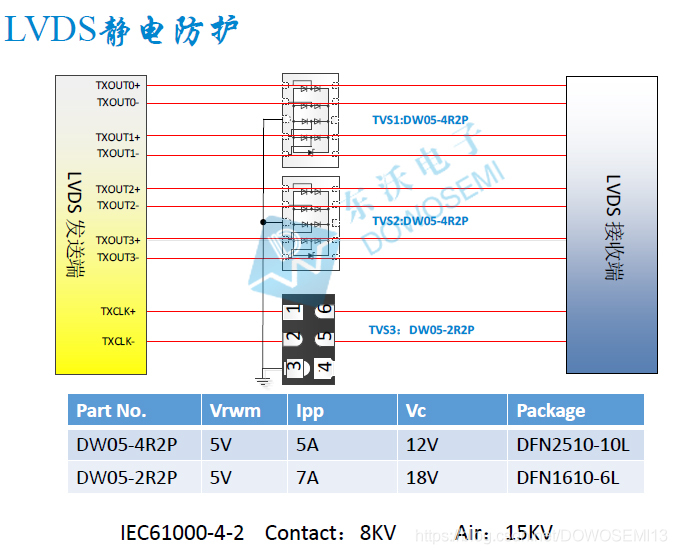

DW05-4R2P-S在低压差分信号(LVDS) 接口静电防护中的应用

Low Voltage Differential signaling，英文简称：LVDS，中文全称：低压差分信号技术接口，是一种为了克服TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰等缺点而研发出的一种数字视频信号传输方式，广泛应用于高数据信号传输。众所周知，在高数据信号传输过程中，ESD静电防护一直都是电子工程师最头疼的问题之一。那么，在低压差分信号LVDS接口中，如何进行ESD静电防护呢？

其实，只要掌握规律，对于任何ESD静电防护难题，都不是问题。接下来，ESD二极管厂家东沃电子DOWOSEMI为大家分享的是：低压差分信号LVDS接口静电防护方案。
