虹科汽车电子|低成本的CAN总线数采模块

1、概述

PEAK的提供的是非常低成本的数采模块，新版的有支持CAN FD的，也有温度采集的。

2、典型型号简介

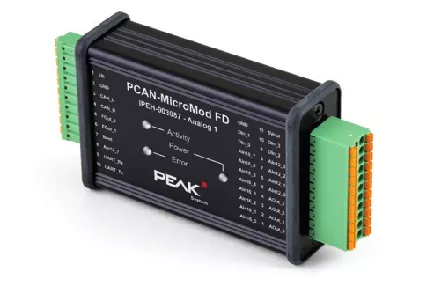

PCAN-MicroMod FD Analog 1基本参数

• 2路频率输出：可调频率范围从0 至 20 kHz
• 1路模拟输入：电压监测可达30 V, 分辨率12位
• 8路模拟输入：分辨率16 bit；测量范围可调: ±2.5 V, ±5 V, ±10 V, ±20 V
• 4路模拟输入：分辨率12 bit，测量范围0 - 10 V
• 4路模拟输出：分辨率12 bit，电压范围可调: 0 - 5 V 或 0 - 10 V
• 4路数字输入：上拉或下拉可配置

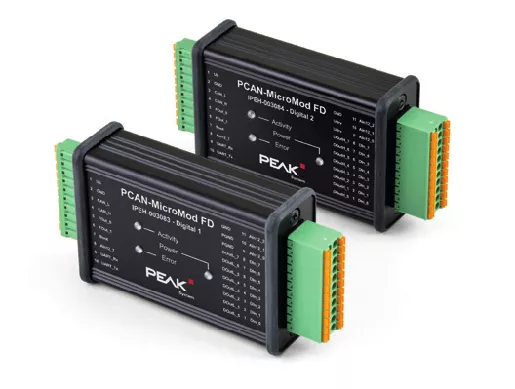

PCAN-MicroMod FD Digital 1&2参数

• 2路频率输出：可调频率范围从0 至 20 kHz
• 1路模拟输入：电压监测可达30 V, 分辨率12位
• 8路数字输入：上拉或下拉可配置
• 8数字输出

• Digital 1: 低端开关
• Digital 2: 高端开关
• PWM模式: 分辨率占空比16 bit, 可调频率范围0 to 20kHz

• 3路模拟输入

• 分辨率12 bit
• 测量范围0 至 10 V
• 电压范围可调: 0 - 5 V or 0 - 10 V

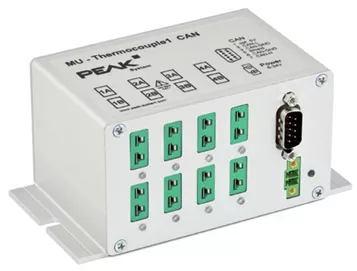

MU-Thermocouple1主要参数：

• 8路热电偶，可选J、K、T型
• CANID可配置
• 测量精度: 0.2 %
• CAN通讯上的温度分辨率：1/16 °C
• 带500V隔离
