SRV05-4 瞬态抑制TVS二极管阵列

ESD静电保护器，也就是行业人常说的ESD静电保护二极管、ESD二极管、ESD、静电保护器件、TVS二极管阵列、瞬态抑制二极管阵列等等。一般来说，TVS二极管用于电源端口过电压防浪涌防护，用在第二级防护中；ESD静电保护器用于通信端口防静电放电防护，由于ESD保护二极管具有很好的钳位能力、低电容、低电压、低漏电流、PS秒级响应速度等优势，非常适合用在有限空间的电路板上做静电防护。

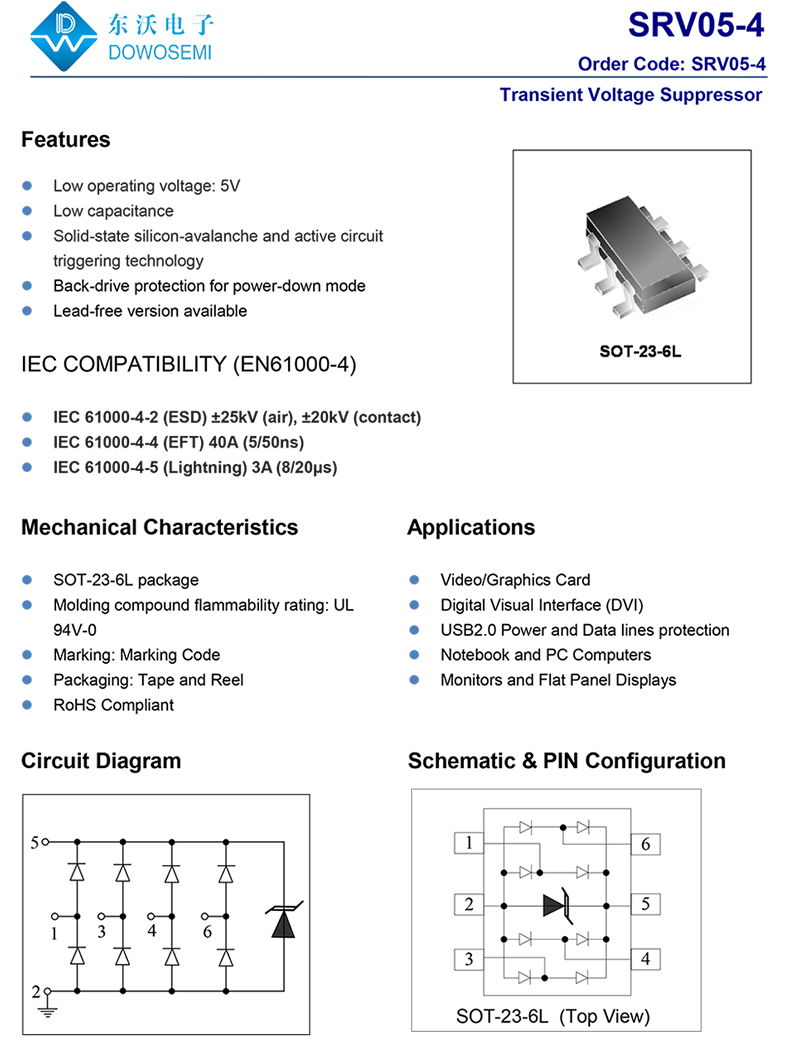

ESD静电保护器SRV05-4

ESD静电保护器SRV05-4专门设计用于保护敏感元件，可与由静电放电、电快速瞬变和雷电引起的过电压连接到数据和传输线路。SRV05-4，其独特设计包含八个浪涌额定值、低电容方向二极管和单个封装中的TVS二极管。在瞬态条件下，转向二极管将瞬变引导到电源线的正侧或接地，内部TVS二极管防止电力线上的过电压，保护任何下游组件。

SRV05-4具有1.0PF—3.5PF的低结电容，是USB2.0、DVI、SIM卡、网口等高速数据线理想的静电保护器件，可用于满足IEC 610004-2、4级（±15kV空气、±8kV接触放电）的ESD抗扰度要求。

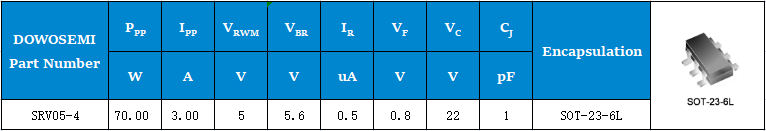

ESD二极管SRV05-4参数

峰值脉冲功率：70W( tp =8/20μs )

峰值脉冲电流：3A

截止电压：5V

击穿电压：5.6V

漏电流：500nA

正向电压：0.8V-1.5V

钳位电压：22V

结电容：1.0PF-3.5PF

封装形式：SOT-23-6L

存储温度：-55°C to + 150°C

工作温度：-55°C to + 85°C

丝印符号：V5L

包装信息：3000颗/一盘

ESD二极管SRV05-4特性

IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)

IEC 61000-4-4 (EFT) 40A (5/50ns)

IEC 61000-4-5 (Lightning) 3A (8/20μs)

Molding compound flammability rating: UL 94V-0

RoHS Compliant

ESD二极管SRV05-4应用

Video/Graphics Card、Digital Visual Interface (DVI)、USB2.0 Power and Data lines protection、Notebook and PC Computers、Monitors and Flat Panel Displays等等。
