Modbus转Profibus网关YT-PB-01使用方法

本次是模拟将Modbus RTU设备数据接入到西门子profinet网络中。使用设备为西门子S7-315型PLC,Modbus RTU转Profibus网关YT-PB-01。MODBUS从站为电脑安装modbusslave软件。




工具/原料

• 西门子s7-315

• 移通创联MODBUS RTU转PROFIBUS网关YT-PB-01



方法/步骤

•
  1.打开西门子博图软件建立新项目



•


•

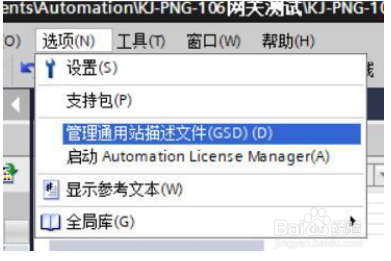

  安装Modbus RTU转Profibus网关YT-PB-01GSD文件



•


•

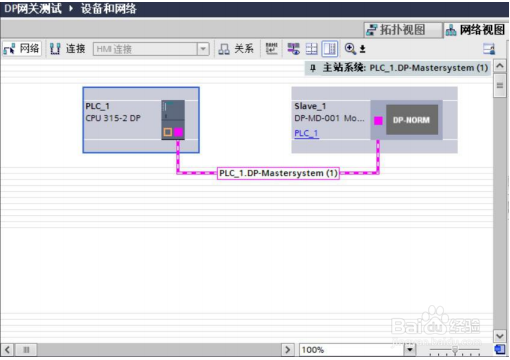

  添加Modbus RTU转Profibus网关YT-PB-01模块



•


•

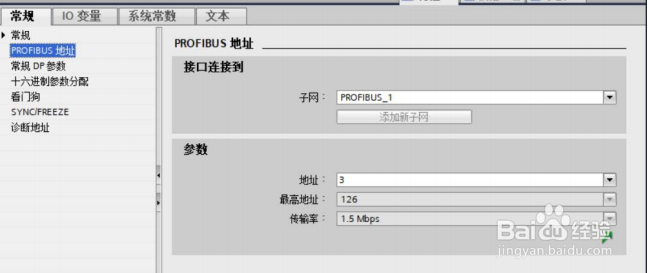

  设置设备DP从站地址，本例为3



•


•

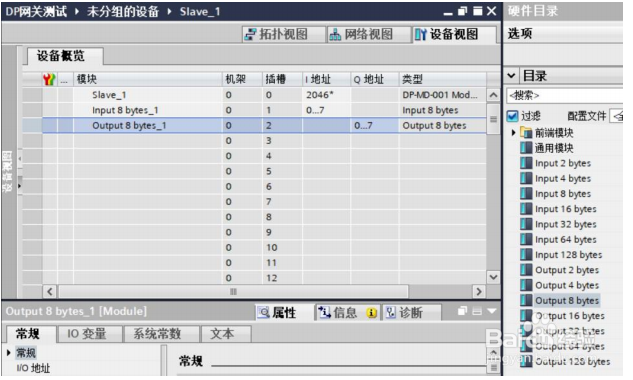

  配置输入输出字节长度
  本例为8个字节即4个寄存器下载配置
