HDMI保护设计方案图及ESD二极管器件选型

HDMI，中文名：高分辨率多媒体接口，是一种无压缩的全数字音视接口，广泛应用于DVD播放机、电视、机顶盒、游戏主机、综合扩大机、数字音响与电视等设备。众所周知，HDMI接口是一种易受瞬间破坏的外接端口，为了确保端口的稳定和可靠性，新老电子工程师会选用ESD静电保护二极管为HDMI接口ESD静电防护保驾护航。针对HDMI接口静电ESD保护，之前ESD二极管厂家东沃电子就科普过好多方案。不可否认，HDMI接口静电保护方案并不是唯一的，不同的电路保护器件厂家在设计方案时，方案和器件选型是有差异的。

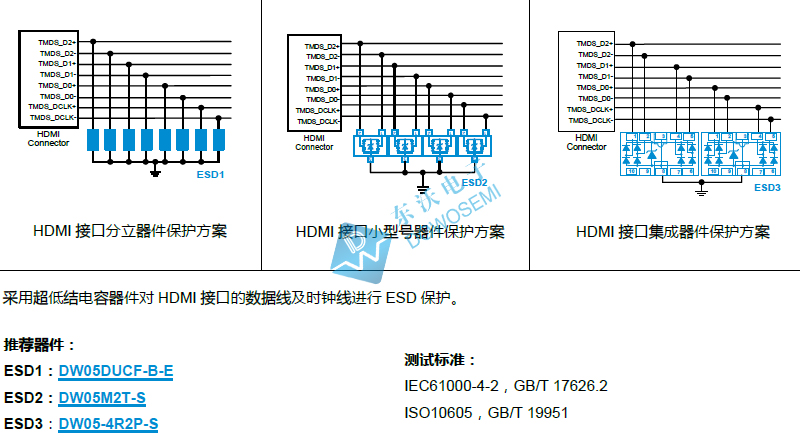

接下来，东沃电子FAE工程师从分立器件、小型号器件、集成器件三方面来设计HDMI接口静电保护方案并推荐对应的ESD静电保护器件，具体如下图所示：

1）HDMI接口分离器件保护方案

ESD二极管选型：DW05DUCF-B-E

工作电压：5V

击穿电压：6V

钳位电压：20V

峰值脉冲电流：3A

峰值脉冲功率：60W

结电容：0.5pF

封装形式：DFN1006-2L

2）HDMI接口小型号器件保护方案

ESD二极管选型：DW05M2T-S

工作电压：5V

击穿电压：6V

钳位电压：16.7V

峰值脉冲电流：18A

峰值脉冲功率：300W

结电容：100pF

封装形式：SOT-23

3）HDMI接口集成器件保护方案

ESD二极管选型：DW05-4R2P-S

工作电压：5V

击穿电压：6V

钳位电压：15V

峰值脉冲电流：5A

峰值脉冲功率：100W

结电容：0.3pF

封装形式：DFN2.5x1-10L

从图中可以看出，ESD二极管DW05DUCF-B-E、DW05M2T-S、DW05-4R2P-S都可应用于HDMI接口静电保护之中，且符合IEC61000-4-2、GB/T 17626.2、ISO10605、GB/T 19951等测试标准，具体选用哪种方案，还需要根据实际应用需求、测试条件、成本预算等多方面因素选择。方案设计、EMC测试、保护器件选型、价格、样品、现货及交期，可直接咨询东沃电子DOWOSEMI：136 7581 6901（微信同号）朱经理
