200PPI转以太网与易控modbusTCP客户端通信配置

西门子200PLC与易控INSPEC软件通过以太网连接西门子S7200系列PLC利用兴达易控PPI-ETH-XD1.0通讯模块为PLC提供以太网通讯接口。西门子S7200系列PLC 设备信息化 易控INSPEC 以太网通讯，通过易控INSPEC软件采集现场设备的实时生产和设备数据。主要设备的控制器有三菱、西门子、欧姆龙等PLC，通讯方式采用以太网通讯，

现场情况:

西门子S7200系列PLC 监控计算机，易控INSPEC，通讯模块PPI-ETH-XD1.0

硬件连接

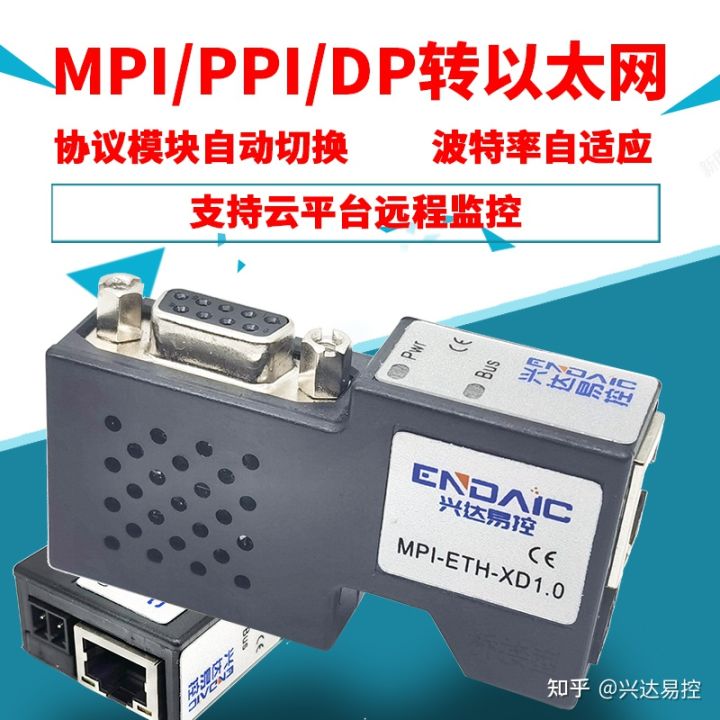

1）将兴达易控PPI-ETH-XD1.0连接到西门子S7200系列PLC;

2）将各个兴达易控PPI-ETH-XD1.0通讯模块，接入到局域网网络，与上位监控计算机连接。

2、兴达易控PPI-ETH通讯模块参数配置

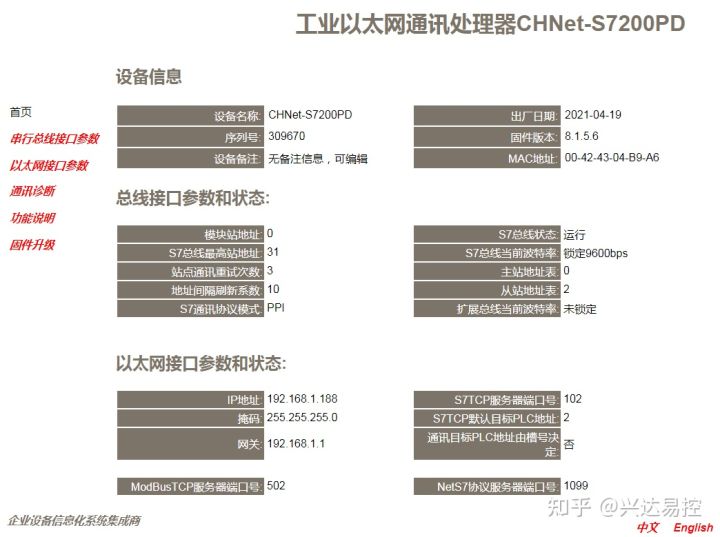

如图配模块的IP地址：192.168.1.188,端口号：102；

3、易控INSPEC软件参数配置

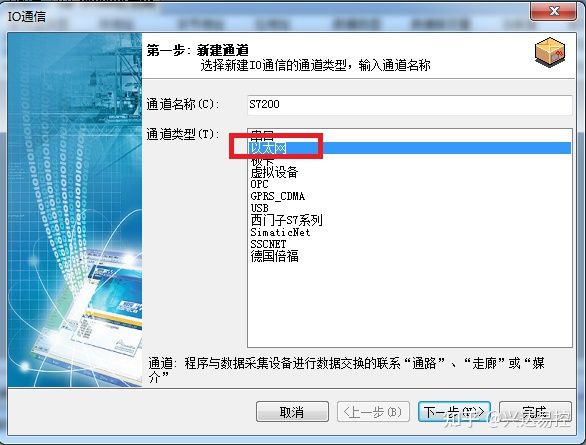

1）新建通道-选择“以太网”通讯方式，填入通道名称；

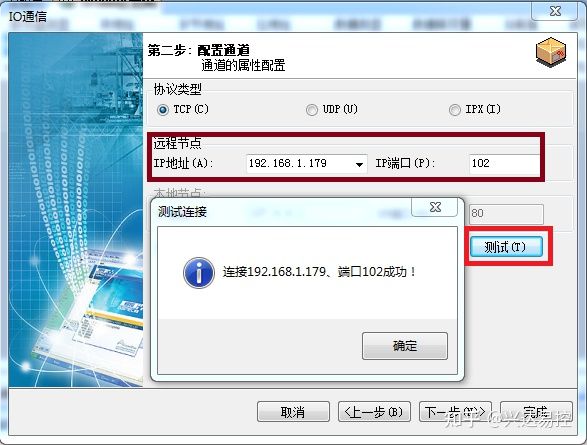

2）配置通道-远程节点中“IP地址”填入兴达易控PPI-ETH以太网模块的IP地址“192.168.1.188”， “IP地址”填入“102”，点击“测试”，完成配置；

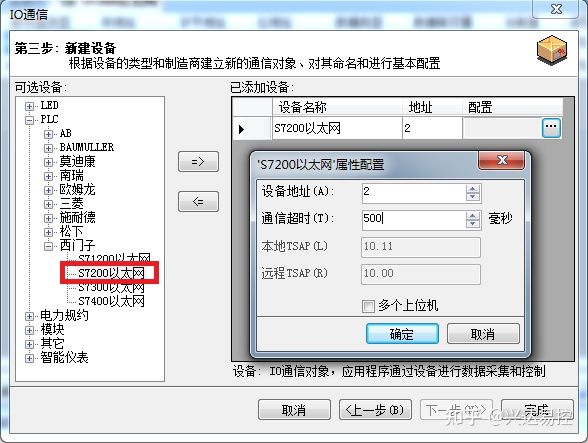

3）新建设备-在PLC中选择“西门子S7200以太网”，填入设备名称；

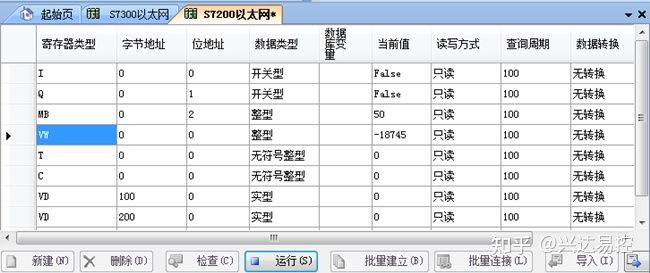

4）添加变量和测试监控；
