200ppi转以太网无需编程实现200 224XP与200SMART PLC数

本示例以 S7-200(CPU224XP)与 SMART200 为例介绍通过兴达易控PPI-ETH-XD1.0PLUS PLC以太网实现200和smartPLC两者之间的交换数据。

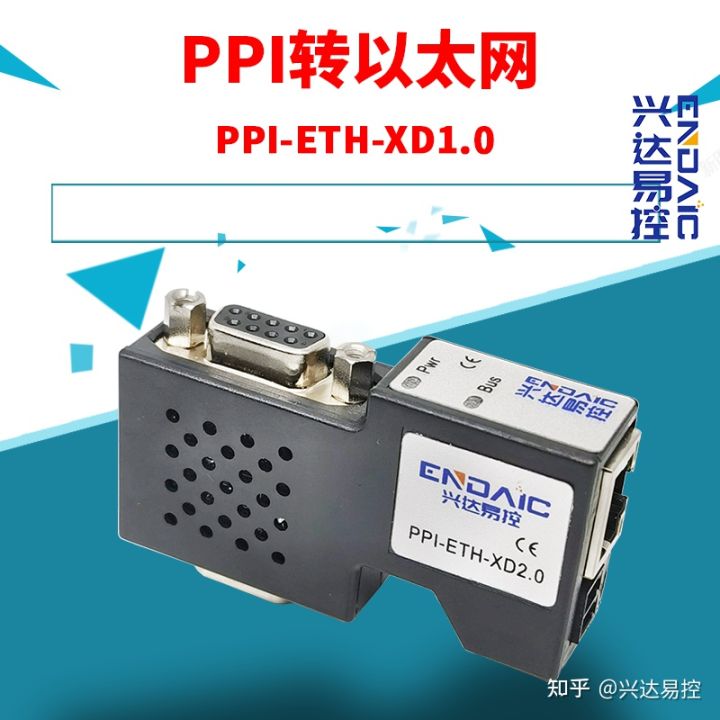

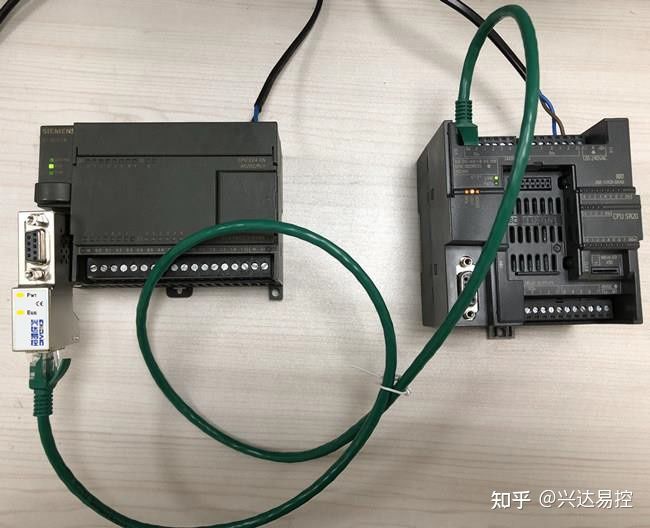

兴达易控PPI-ETH-XD1.0PLUS 的 DB9 公口（X1）连接 S7-200 的 PPI 口，SMART200 自带以太网口与PPI-ETH的以太网口通过交换机连接，PPI-ETH-XD 通过NetDevice 工具配置交换命令，实现实时高效的 S7-200 和SMART200 的数据交换。

一、配置兴达易控PPI-ETH 模块数据交换命令

连接方式

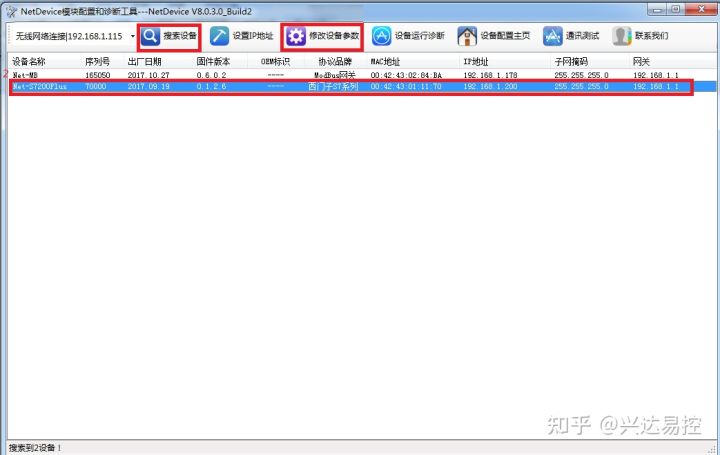

1、打开 NetDevice，点击【搜索设备】，搜索到 CHNet-S7200PLUS 后，点击【修改设备参数】；

2、新建客户机

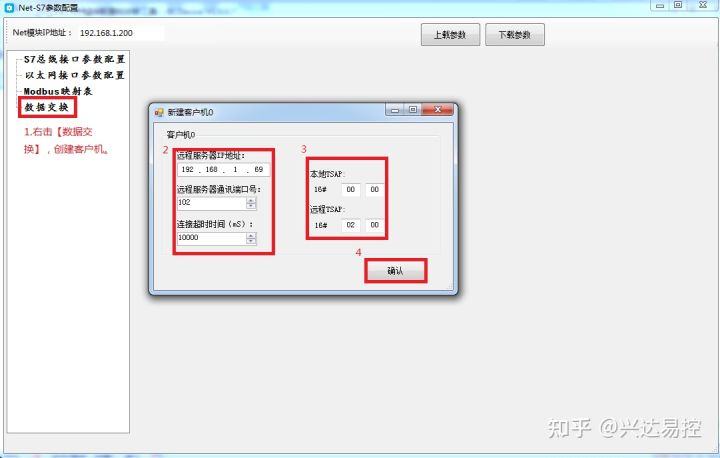

【1】点击数据交换，右键创建新的客户机 0；

【2】远程服务器的 IP 地址为 SMART200 的IP 地址，这里设置为

192.168.1.69；远程服务器的通讯端口号，默认为 102；连接超时时间默认为 10S；

【3】本地/远程TSAP

【4】点击确认，创建客户机。

3、在客户机中配置数据交换命令

【1】 点击新建命令（SMART200 的VW100~VW108 读取 S7-200 的

VW100~VW108）；

【2】 选择[本地→远程]，传输 5 个字；传输超时设置层 2S；

【3】 本地站点(S7-200)设置 CHNet 所在总线的 PLC 的站地址，数据区

域选择 DB 块，DB 号为 1（对于S7200 而言，V 区对应DB1），字节偏移为 100，位偏移忽略；

【4】 远程站点(SMART200)的PLC 地址无需设置，数据区域选择DB 块，

DB 号为 1，（对于SMART200 而言，V 区对应DB1）字节偏移为

100，位偏移忽略；

【5】 点击【检查】按钮可进行规则检查，点击【确认】按钮即可生成命令；

4、客户机监视

点击客户机监视按钮，【错误信息】为无错误，且【正确】有数据跳动， 说明通信成功。

二、验证数据交换

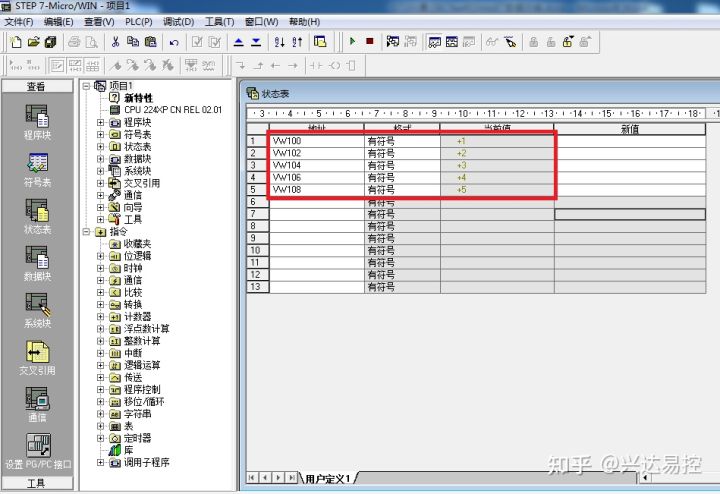

1、打开STEP7-Micro/WIN 的状态表，将 VW100~VW108 的数据分别修改为

1、2、3、4、5;

2、打开STEP7-Micro/WIN SMART200 的状态表，对 VW100~VW108 进行数据监视；

3、两者数据完全一致。
