300PLC mpi转以太网与海得软件modbusTCP客户端通讯

摘要

海得NetSCADA上位机监控组态软件可以实现：单机监控，集中监控，机器视觉识别系统。通过兴达易控MPI-ETH-XD1.0模块可以便捷的实现西门子PLC与NetSCADA软件实现modbusTCP客户端的通讯。

关键词

西门子 以太网 上海海得 netSCADA 信息化

兴达易控MPI-ETH-XD1.0模块实现西门子PLC与海得NetSCADA软件通讯
海得NetSCADA监控组态软件可以实现：单机监控，集中监控，机器视觉识别系统。通过兴达易控MPI-ETH-XD1.0模块可以便捷的实现西门子PLC与NetSCADA软件的通讯。
以西门子S7300与NetSCADA5.0为例：
1.打开S7E-ServerConfig，新建一个“Channel1”。

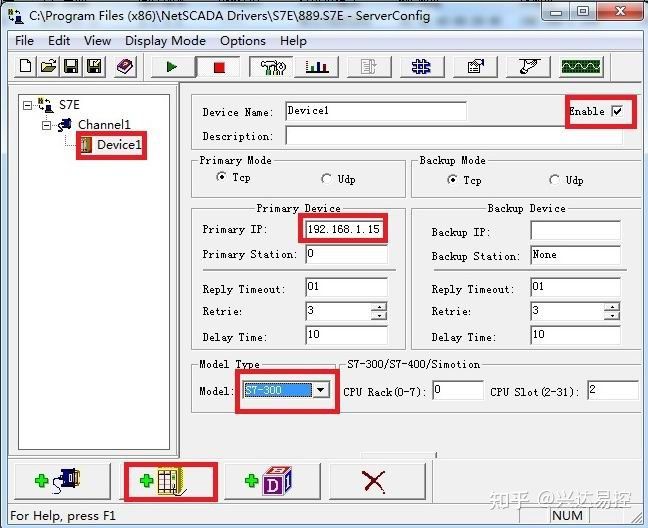

2.新建一个“Device”，在“Primary IP”处填入模块的IP地址，“Model”处选择“S7-300”，其他参数默认即可，“Enable”请勾选。

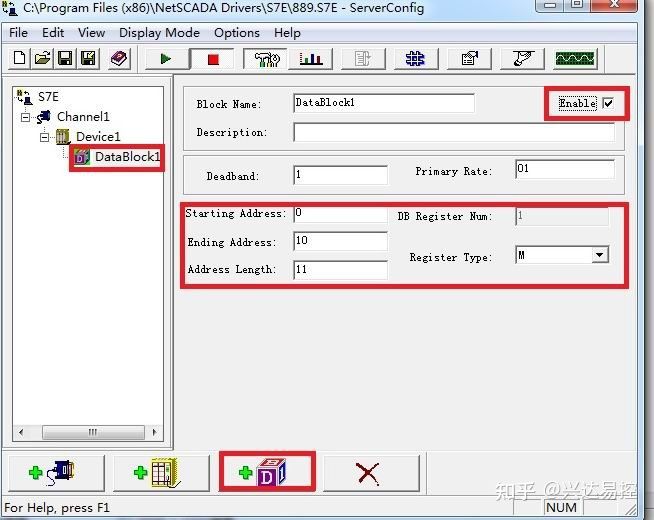

3.新建一个数据块，这里建立了MB0-MB11的数据。

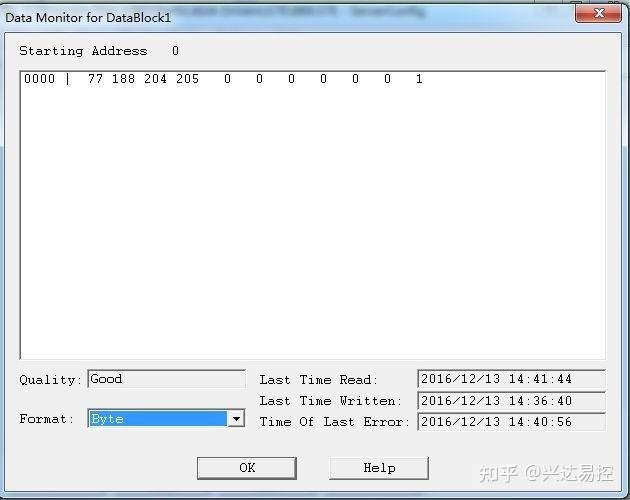

4.以下为监控数据画面。
