揭秘PCIe PIPE 5.1 SerDes架构

人工智能和机器学习正在迅速渗透到广泛的设备中，推动了SoC设计的重新架构，需要更多的内存空间和更高的带宽来传输和处理数据。这种变化需要更高速的接口和更宽的总线，为最新 PCIe 协议规范的增强以及升级 PIPE（PCI Express 的 PHY 接口）规范作为首选 PHY 接口铺平了道路。

PIPE 规范已发展到版本 5.1.1，不仅是为了匹配最新的规范，而且还是为了扩展协议中的未来增强功能。SerDes 架构使 PIPE 5 PHY 协议不可知，所有协议特定逻辑都转移到控制器。这简化了PHY设计，并允许不同的协议栈轻松共享。用于 PIPE 接口的 SerDes 架构通过对物理编码子层 （PCS） 和媒体访问层 （MAC） 的职责进行一些关键更改以及对信令接口的更新来实现可扩展性。

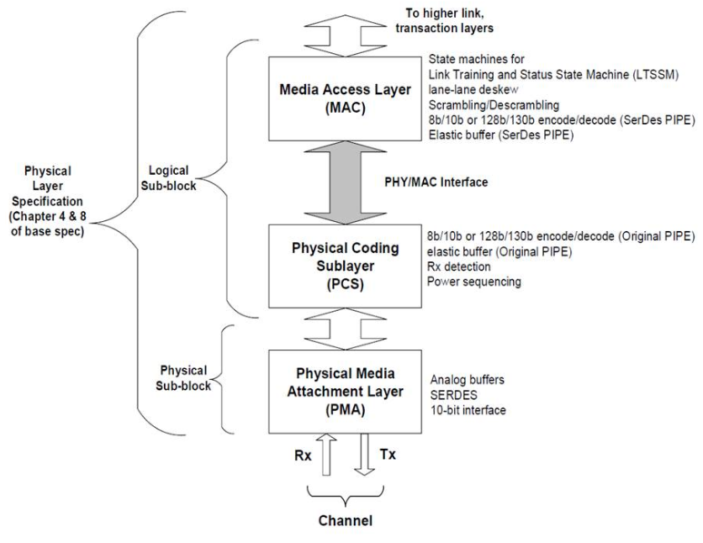

图 1：PCI Express 的分区 PHY 层

PIPE 5.1规范除了SerDes架构和低引脚数接口之外，还有一些额外的更新。以下列表总结了 PIPE 5.1 中的主要升级：

• 由 MAC 执行 8b/10b 或 128b/130b 编码/解码 • 弹性缓冲区控制由 MAC 维护，RxStatus 仅用于接收器检测目的
• PHY 在由“RxWidth”
确定的管道宽度上呈现与恢复时钟“RxClk”同步的 RxData • RxPolarity 场不再用于 SerDes 架构，MAC 负责反相接收器极性

• 由 MAC
执行环回 • 新的支持的 64 位数据宽度，专门用于 SerDes 架构
• PIPE 数据宽度为 10/20/40 位，而不是 8/16/32

随着 SerDes 架构带来的所有变化，调试和理解接口上 PIPE 数据的新格式变得具有挑战性。具体来说，新的PIPE宽度和编码器/解码器到MAC的转移导致PIPE接口上的数据看起来与以前的任何PIPE版本大不相同。当您继续阅读时，您将看到我们如何尝试将数据分解为更小的单元，以清楚地显示如何通过界面交换信息。

TxData/RxData 信号宽度为 10 位倍数 （80/40/20/10）。对于 8b/10b 编码，每 10 位携带 10b 编码数据。在 128b/130b 编码时，每 10 位携带 8 位数据，保留上两位。

图 2：跨 PIPE SerDes 架构的数据传输

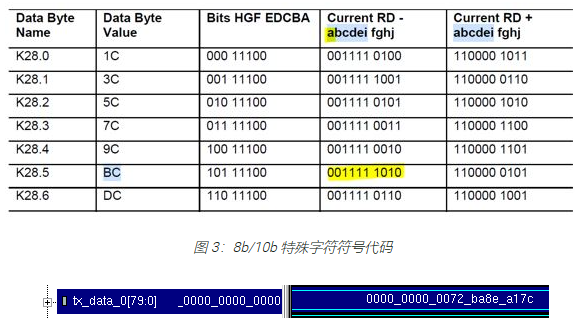

让我们看一下下图中在 1 位 PIPE 宽度上以 Gen2/Gen40 速度传输的 COM 符号。COM （8） 的 10b/0011111010b 编码值占用 TxData 的所有位 [9：0]。

位 'a' （来自 'abcdeifghj'） 应该首先进入接口，所以它将是 17c。

请注意，2c 中剩余的 17 位（即 0001 0111 1100）对应于下一个符号。

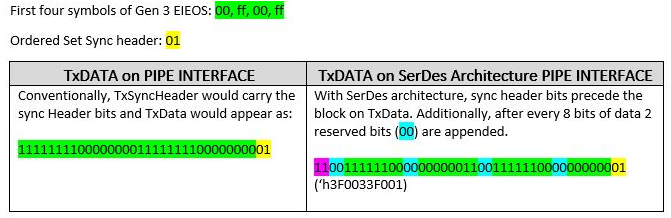

现在让我们看一下块编码数据。在 TxData/RxData 上呈现数据时，每个 8 位切片中仅使用 10 位，并保留上两位。考虑 3 位管道接口上的第 40 代电气空闲有序集 （EIEOS）。

• 编码在块前面添加 2 个同步标头位。请注意，它们是TxSyncHeader和RxSyncHeader。

SerDes架构正在全面迅速采用。随着 PIPE 规范的不断发展，复杂 PCI Express 控制器和 PHY 的设计和验证周期将变得更加复杂和耗时。Synopsys PCI Express VIP 完全支持 PIPE 5.1，并提供成熟全面的验证解决方案。
