MIPI CSI-2 v2.0：物联网、无人机和汽车领域的新兴

MIPI相机串行接口（CSI-2）在移动行业中被广泛用作相机接口。MIPI联盟一直致力于提供解决方案，以满足对1080p、4K和8K等更高带宽和高清视频日益增长的需求。MIPI工作组发布了CSI-2 v2.0，以针对新兴的成像和视觉应用。它将CSI-2的使用扩展到物联网，可穿戴设备，无人机，虚拟现实（VR）和增强现实（AR）以及汽车系统。

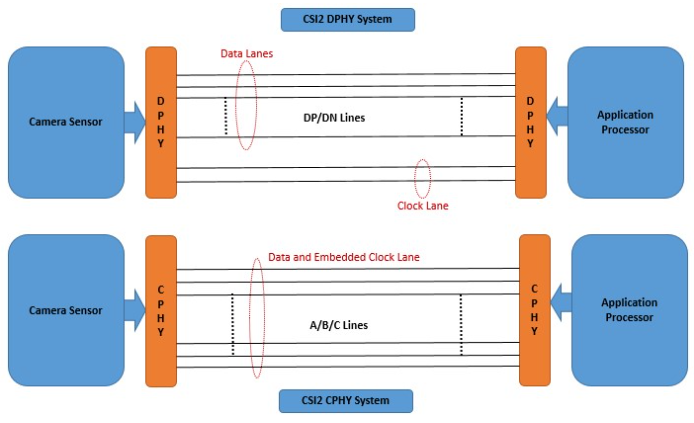

CSI2 是相机和主机处理器之间的高带宽接口。数据通过时钟通道使用差分信号传输。与 CSI-2 一起使用的物理层可以根据要求使用 D-PHY 或 C-PHY。使用两个物理层的性能是可扩展的，可以在三通道 C-PHY 系统中提供高达 8 Gbps 的数据带宽或高达 24 Gbps 的数据带宽。下图显示了 CSI-2 相机传感器和以 D-PHY 或 C-PHY 为物理层的应用处理器可以使用的拓扑。

CSI-2 v2.0 支持 D-PHY v2.0 和 C-PHY v2.1。以下各节深入探讨了最新规范中出现的各种新功能。

CSI-2 v2.0：

– 通道可扩展性：CSI-2 D-PHY 系统可以有多个可扩展的数据通道和一个时钟通道。

– 支持 D-PHY 链路上的 16 个交错虚拟通道

– 在 C-PHY 链路上支持多达 32 个虚拟通道

– 6 位纠错码，用于 D-PHY 链路上的错误检测和纠正

– RAW16 和 RAW20 数据

– 数据加扰：目的是通过使用数据随机化技术将链路的信息传输能量分散到可能更大的频段上来减轻 EMI 和 RF 自干扰的影响。

– 延迟减少和传输效率 （LRTE）：LRTE 是一项可选的 CSI-2 功能，可促进数据传输的最佳性能，以支持多种新兴的成像应用。LRTE 由两部分组成，即数据包间延迟减少 （ILR） 和增强传输效率 （ETE）。

CSI-2 v2.0 与 D-PHY v2.1：

– 高于 4.5Gbps 的高数据速率，这将允许以非常高的带宽进行数据流

– D-PHY 使用低压低功耗信令 （LVLP） 提供备用低功耗状态 （ALPS）。使用 LVLP 有助于缓解图像传感器和应用处理器的电流泄漏和电气过应力问题。

CSI-2 v2.0 与 C-PHY v1.2：

– C-PHY 使用 LVLP 信令或备用低功耗 （ALP） 嵌入式代码提供 ALPS 信令，可以选择替换传统的低功耗状态 （LPS）。

– 使用 ALPS 有助于缓解图像传感器和应用处理器的电流泄漏和电气过应力问题。使用 ALP 嵌入式代码的 ALPS 还有助于在需要重新驱动器和重新定时器之前实现更长的 CSI-2 成像接口通道。

CSI-2 v2.0的新功能使CSI-2在受移动性，视觉和视频影响的新兴行业中的使用成为可能。
