USB C型备用模式：适用于所有人的模式

Type-C 电缆组件有助于“备用”协议操作的模式称为备用模式。 USB Type-C 备用模式规范允许 MHL、DisplayPort、HDMI 和 Thunderbolt over Type-C备用模式是 USB 主机可用的选项;但是，USB应该是在Type-C程序集上公开的卓越接口，证明标签“替代”是合理的。

可用引脚

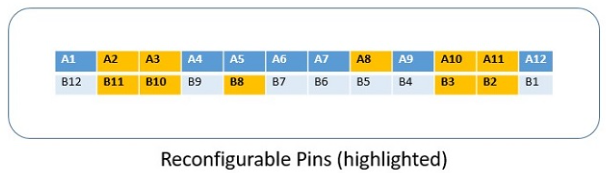

交替模式通过重新配置可用引脚组来实现此目的。应该注意的是，在交替模式下，所有引脚都不能重新配置。引脚 A2、A3、B10、B11 和 B2、B3、A10、A11 表示可用于 USB Gen A 和 Gen B 操作的两对差分信号。在备用模式下，这些引脚用于第三方协议流量。

此外，还提供一对侧缓冲引脚（A8，A9），但是这些引脚对USB没有意义。例如，根据 DisplayPort 的 VESA Alt 模式规范，差分对表示主链路 （Lane1-4），侧缓冲区用于连接辅助辅助通道。

如何进入“备用模式”

面向下游的端口 （DFP） 和面向上游的端口 （UFP） 使用 Power Delivery 的结构化供应商定义消息 （VDM） 来发现、配置、进入或退出“备用”模式。CC 引脚上的供电流量以 VDM 的形式，可以使用 32 位 SVID（标准或供应商 ID）识别替代标准。SVID 由 USB 实施者论坛分配，每个 SVID 代表一个唯一的协议。必须遵循标准流程才能识别备用模式，以便 UFP 可以支持它们。在与 UFP 交换 VDM 消息之前的最低标准是，应该在 DFP 和 UFP 之间建立电源协定。

唯一的 SVID 可以表示多种模式。

DFP 可以探测 UFP 的可用模式。

UFP 将使用 VDO 进行响应（VDM 具有称为 VDO 的数据对象），其中包含有关可用模式的信息。

DFP 可以请求模式进入/退出。UFP 将使用 ACK 或 NAK 进行响应，具体取决于它是接受还是拒绝模式进入/退出。“进入模式”消息交换完成后，可用于重新配置的引脚将分配给请求进入模式的外设。

具有交替模式的Type-C是一种轻巧且小巧的“外形尺寸”连接器，为高清音频视频消费者提供了便利。随着USB实际上是通用的，USB 3.2即将出现，预期的数据传输速度为20Gbps，我们只能想象Type-C连接器可以在广泛的协议和应用中使用备用模式做什么奇迹。
