串口转HID键盘鼠标芯片 CH9329

概述

CH9329 是一款串口转标准 USB HID 设备(键盘、鼠标、自定义 HID)芯片，根据不同的工作模式， 在电脑上可被识别为标准的 USB 键盘设备、USB 鼠标设备或自定义 HID 类设备。该芯片接收客户端发送过来的串口数据，并按照 HID 类设备规范，将数据先进行打包再通过 USB 口上传给计算机。通过提供的上位机软件，用户也可自行配置芯片工作模式、串口通信模式、串口通信波特率、多种超时时间、VID、PID，以及各种 USB 字符串描述符。下图为其一般应用框图。

特点

支持 12Mbps 全速 USB 传输，兼容 USBV2.0，内置晶振。

默认串口通信波特率为 9600bps，支持各种常见波特率。

支持 5V 电源电压和 3.3V 电源电压。

多种芯片工作模式，适应不同应用需求。

多种串口通信模式，灵活切换。

支持普通键盘和多媒体键盘功能，支持全键盘功能。

支持相对鼠标和绝对鼠标功能。

支持自定义 HID 类设备功能，可用于单纯数据传输。

支持 ASCII 码字符输入和区位码汉字输入。

支持远程唤醒电脑功能。

支持串口或 USB 口配置芯片参数。

可自行配置芯片的 VID、PID，以及芯片各种字符串描述符。

可自行配置芯片的默认波特率。

可自行配置芯片通信地址，实现同一个串口下挂载多个芯片。

可自行配置回车字符。

可自行配置过滤字符串，以便进行无效字符过滤。

符合 USB 相关规范，符合 HID 类设备相关规范。

提供SOP-16无铅封装，兼容RoHS。

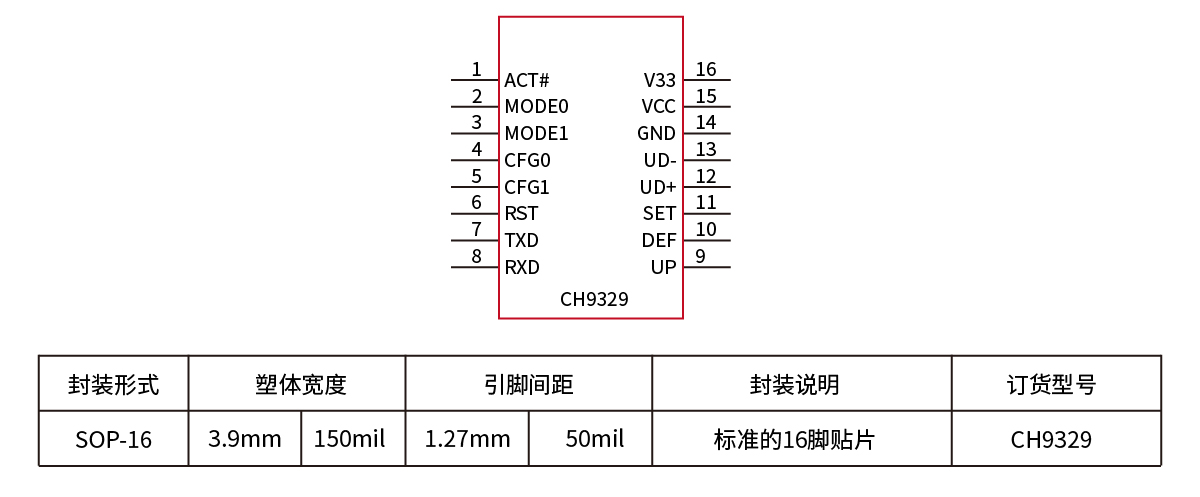

封装；
