4口USB KVM控制芯片 CH9374B

4口USB KVM控制芯片 CH9374B

概述；

CH9374B是一款内置了4个上游USB设备端口、4个下游USB主机端口、1个PS2主机端口及切换控制信号的USB KVM控制芯片，最多支持4台PC共享一套键盘、鼠标、扬声器、麦克风及显示器。与PC和设备之间的连接均采用USB方式，支持即插即用，无需安装驱动程序，简单易用。
下游USB主机端口除了可以连接USB-HID类设备，如：USB键盘/鼠标以外，还可以连接一些常用的非USB-HID类设备，如：U盘、打印机、摄像头等。

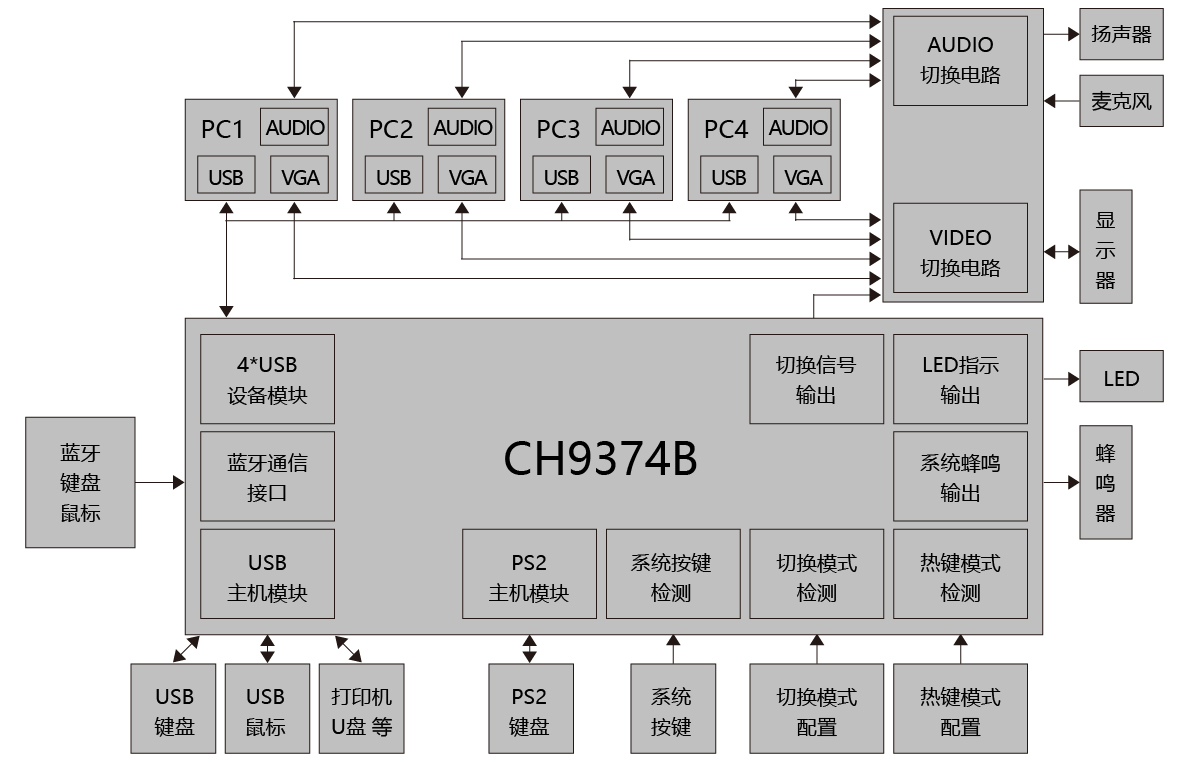

下图为其一般应用框图；

特点

工作电压：5V或3.3V。

晶振频率：24MHZ，支持内置晶振，最高主频48MHZ。

支持1.5Mbps低速和12Mbps全速USB传输，兼容USB V2.0。

外围电路简单、元器件只需电源退耦电容。

支持Win98/ME/2K/XP/2003/Vista/Win7/Linux/macOS等操作系统。

下游USB主机端口支持USB键盘和USB鼠标混插。

支持PS2键盘，预留蓝牙键盘、蓝牙鼠标通信接口。

支持单键轮循切换、多键指定切换、键盘热键切换和鼠标热键切换。

支持红外遥控切换。

支持自动轮询切换模式，便于监控，切换时间间隔可热键设置。

支持开启/关闭自动侦测模式，用于检测插拔自动智能切换。

支持开启/关闭蜂鸣器提示音。

支持开启/关闭全部热键。

支持LED指示，指示当前选中的PC。

支持4组不同的键盘切换热键，且可任意切换及掉电保存。

支持DC-DC升压功能。

支持在线升级固件。

提供LQFP-64无铅封装，兼容RoHS。
