1. Serial Studio前言

分享一个开源的串口项目——Serial Studio，这是一个强大的数据可视化软件，支持串口通信，串口终端，网络通信 TCP/UDP，MQTT通信协议。这个项目遵循MIT协议，所以是可以商用的。

Serial Studio 允许您轻松地显示、处理和导出嵌入式项目中的数据。该应用程序能够与串行端口、网络套接字和 MQTT 代理进行交互。

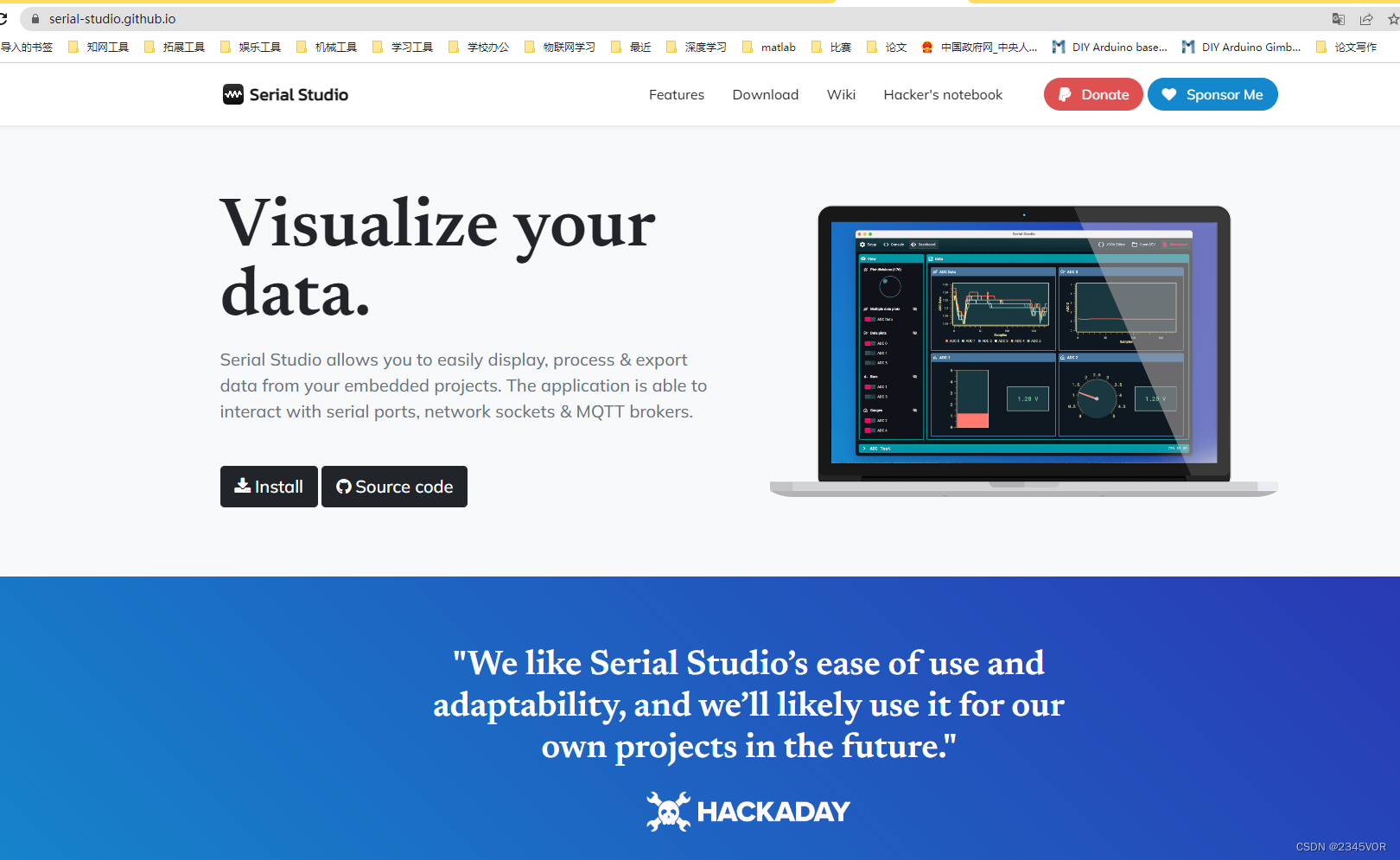

项目的主页地址：https://serial-studio.github.io/

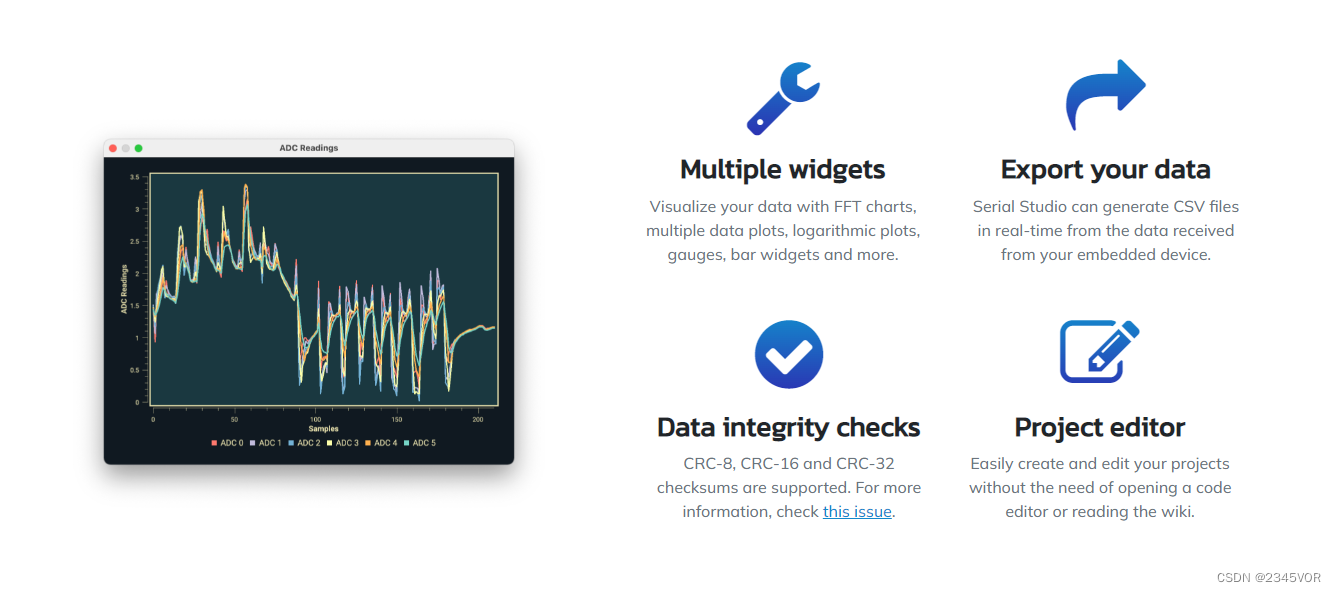

2. Serial Studio特点

1. 多个小部件

使用 FFT 图表、多数据图、对数图、仪表、条形小部件等可视化您的数据。

2. 导出您的数据

Serial Studio 可以根据从您的嵌入式设备接收到的数据实时生成 CSV 文件。

3. 数据完整性检查

支持 CRC-8、CRC-16 和 CRC-32 校验和。有关更多信息，请查看此问题。

4. 项目编辑

无需打开代码编辑器或阅读 wiki 即可轻松创建和编辑您的项目。

3. Serial Studio下载安装

源代码已经托管到Github上，项目地址：https://github.com/Serial-Studio/Serial-Studio

这个项目已经累积到2.8K的star了 ，这个项目的源码是完全开发的，所以非常方便进行二次开发，增加一些自己想要的功能。编译本项目的唯一要求是在你的电脑系统中安装 QT ， 本项目编译支持 Qt 5.15。在GNU/Linux系统上，还需要安装libgl1-mesa-dev才能编译应用程序。

已使用的Qt模块的完整列表：

• Qt SVG
• Qt Quick
• Qt Widgets
• Qt Networking
• Qt Serial Port
• Qt Print Support
• Qt Quick Widgets
• Qt Quick Controls 2

这个项目的具体构建过程可以参考GitHub上的构建说明，基于Python环境。如果想要直接使用软件的话，直接进行下载安装即可。

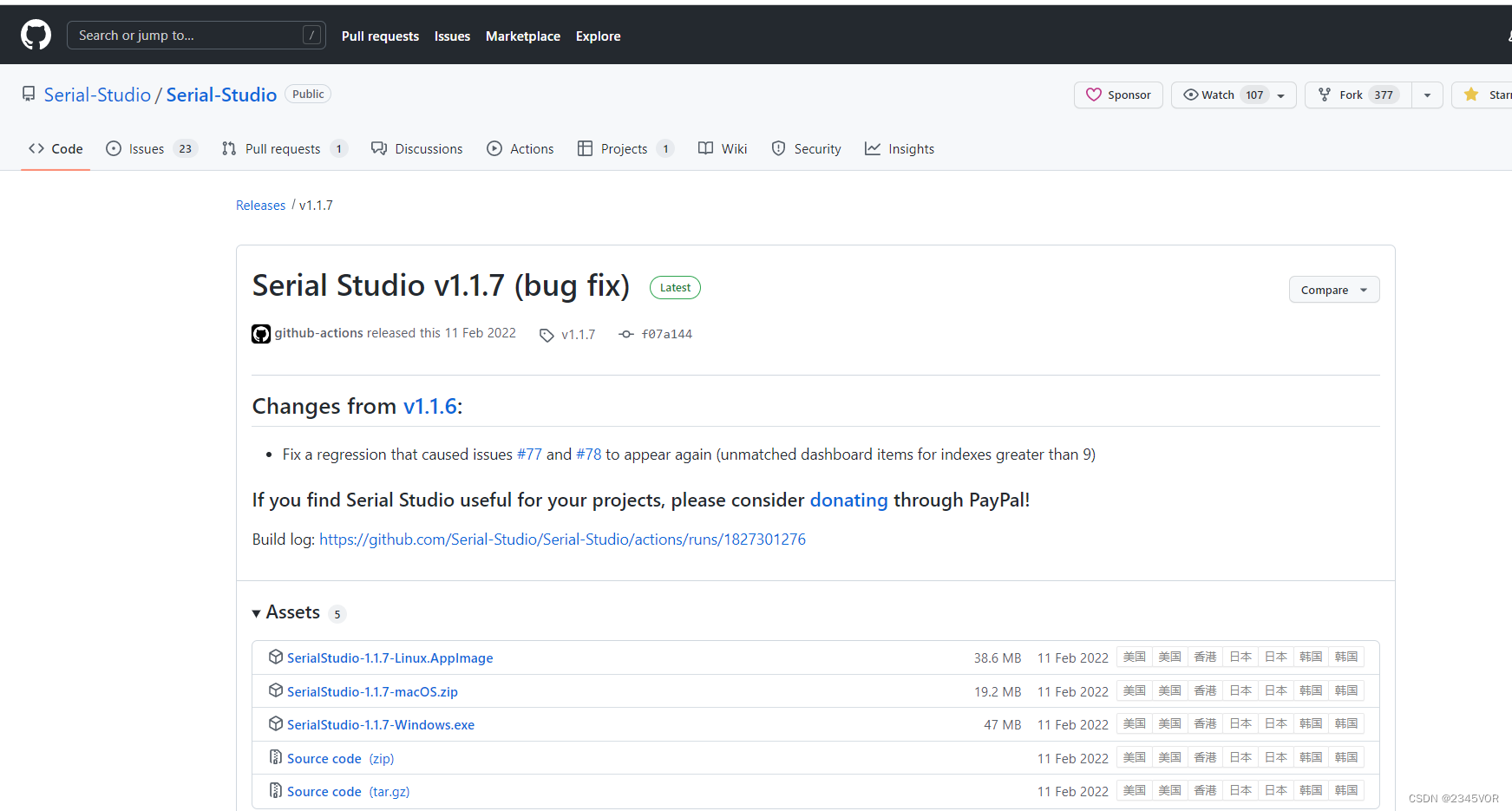

下载地址：https://github.com/Serial-Studio/Serial-Studio/releases

这里我下载并安装了软件，进行了简单的试用，整体来说，很不错。

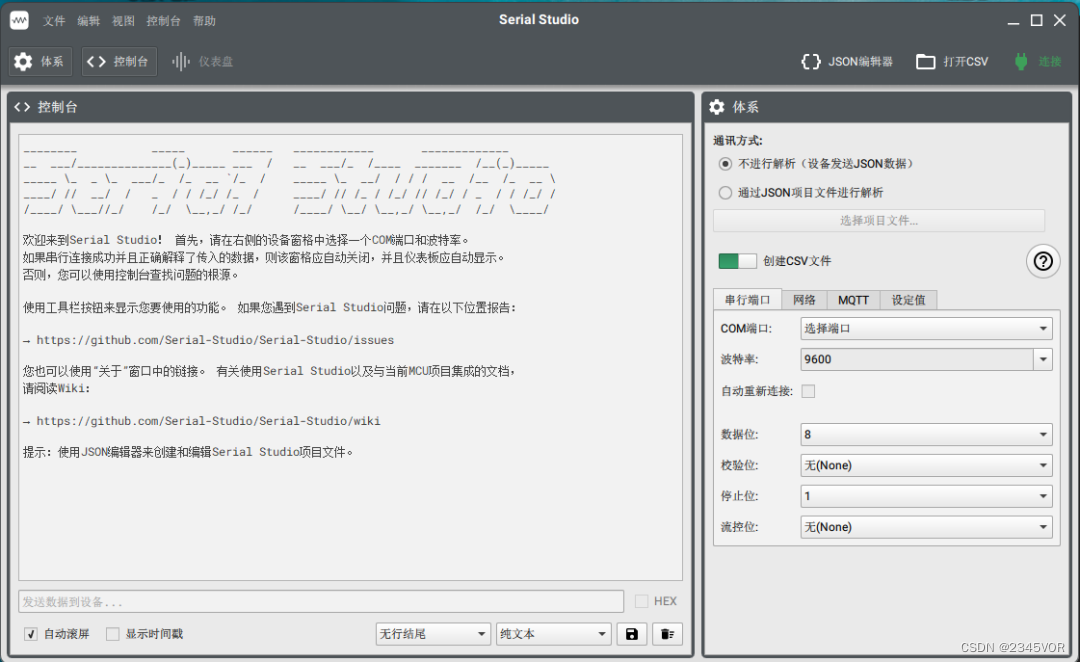

安装后主界面

4. Serial Studio使用

这里需要加载一个json文件，对于控制面板里的每一个组件，需要在json中配置好，然后通信协议发送特定格式的数据，就可以将数据可视化地显示出来了。

4.1 配置文件

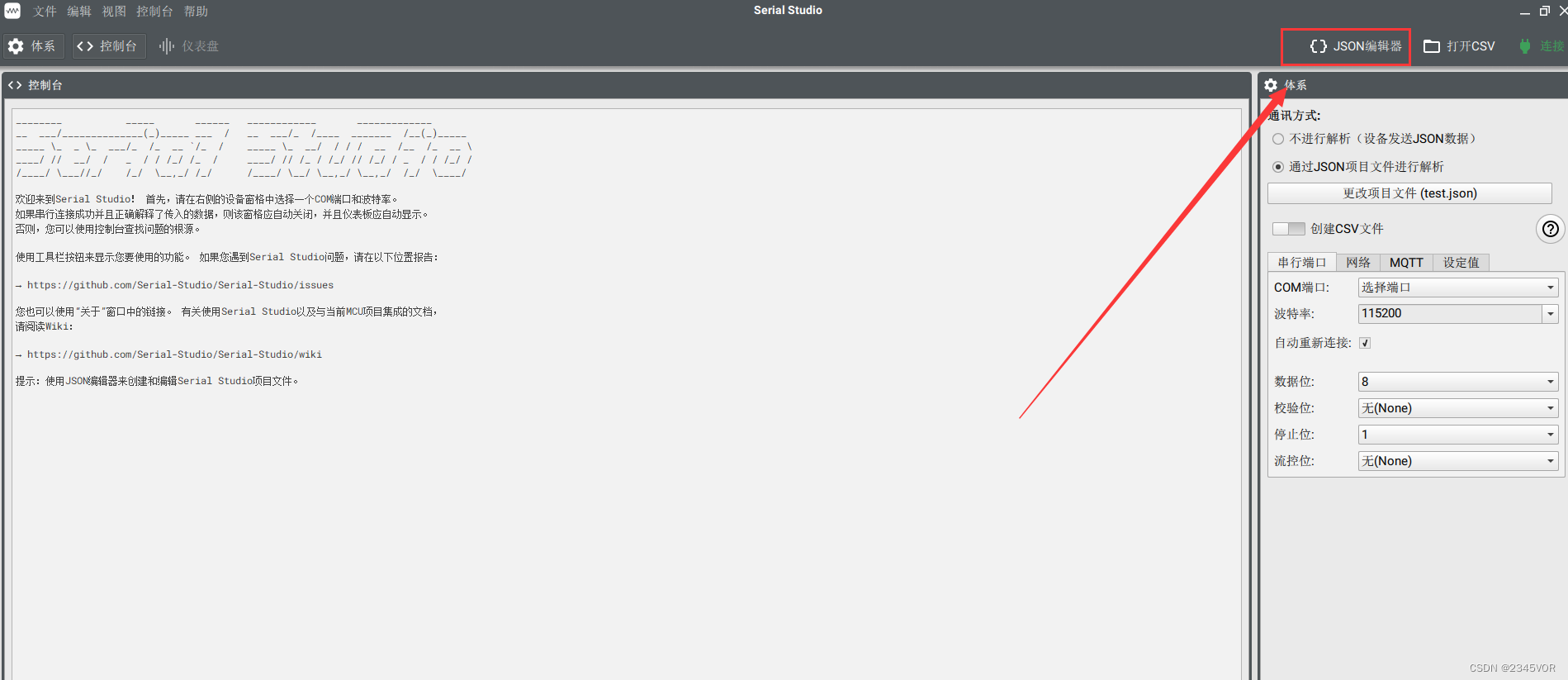

json文件配置，打开Serial Studio，点击json编辑器

设置json解析格式，首先添加组别，包含帧头、分隔符、帧尾以及数据显示格式，记得申请保存哟！
