RS485RS232MODBUS转PROFINET协议转换器

产品介绍

MODBUS转PROFINET网关

产品概述

MODBUS转PROFINET网关

PNMD485-K20 PNMD232-K20型号为北京微硬创新科技有限公司（微硬创新）开发的MODBUS转PROFINET网关，实现MODBUS转PROFINET功能，能够实现MODBUS接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统，是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINET从站，在串口一侧物理接口支持RS-485或RS-232，支持MODBUS/RTU主站或从站

微硬创新MODBUS转PROFINET网关在MODBUS一侧做主站时，可用于一对多集成MODBUS/485从站设备，或一对一集成MODBUS/232设备，形成MODBUS子网连接到PROFINET，实现PROFINET控制器监控MODBUS设备的技术要求。只需在配置软件中对MODBUS参数进行设置即可

微硬创新PNMD485-K20 PNMD232-K20 MODBUS一侧做从站时可用于将其他MODBUS主站（如PLC/DCS）以及它的从站数据传输到PROFINET控制器，本网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在主站配置（如STEP7）中对网关MODBUS报文配置即可实现自动网关MODBUS主站的自动发送功能

产品参数

MODBUS转PROFINET网关

●标准规范：

符合适应PROFINET V2.2协议，采用实时（RT）通讯功能

符合GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》

符合IEC 61158-5-10：2007，

符合IDT

●网关做为PROFINET网络的Device设备（即从站）

支持带2个RJ45以太网接口

支持100BASE-TX

支持MDI/MDIX自检测，

支持集成以太网交换机

支持组成链式网络

支持环网冗余。

●网关作为MODBUS网络的主站或从站

MODBUS接口：RS485或RS232

串口支持的工作方式：半双工

串口支持的波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K，115.2Kbps其它波特率可以定制

串口支持的数据位：8位

串口支持的校验位：无、奇、偶、标志、空格可选

串口支持的停止位：1、2位可选

支持的数据长度：输入≤1400字节，输出≤1400字节，输入+输出≤2800字节

串口端支持的协议类型：MODBUS主站、MODBUS从站、自定义协议以及通用模式（接收式、问答式）

支持主站或从站模式：网关可通过拨码设置为MODBUS主站或MODBUS从站

支持的功能码：

网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能

网关作为MODBUS从站，支持02H、04H、0FH、10H号功能

MODBUS支持的格式：RTU格式

MODBUS支持的功能：写命令连续输出、禁止输出或逢变输出的可选择功能

Modbus-RTU支持的最多报文数：62条

●供电：24VDC(±5％)，最大功率3.5W

●工作环境温度：-25～55℃，湿度≤95%

●外形尺寸：40mm（宽）×110mm（高）×70mm（厚）

●安装方式：35mm导轨

●防护等级：IP20

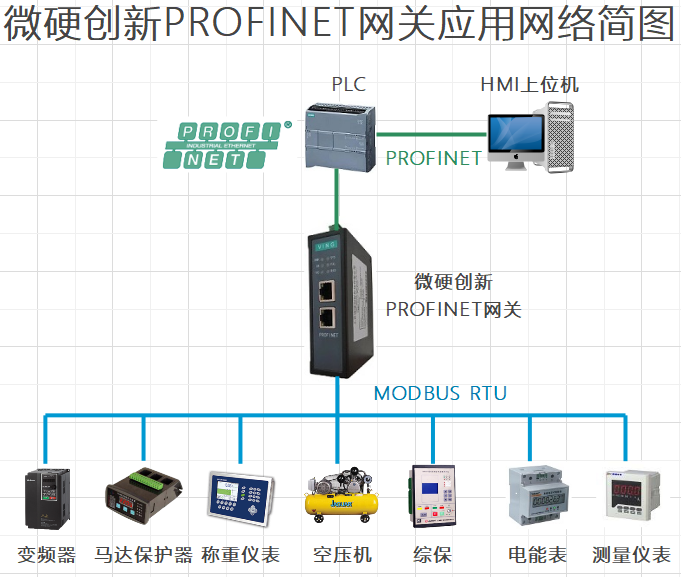

产品应用

MODBUS转PROFINET网关

应用案例

MODBUS转PROFINET网关
