HD3SS3212IRKSR接口芯片的产品介绍

HD3SS3212IRKSR是一款接口芯片，HD3SS3212 是一款高速双向多路复用器或多路解复用器配置中的无源开关，用于支持 USB 3.1 的 USB Type-C™ 应用第 1 代和第 2 代数据速率，基于控制引脚SEL，该设备提供开启差分端口 B 或端口 C 到端口 A 之间的通道。

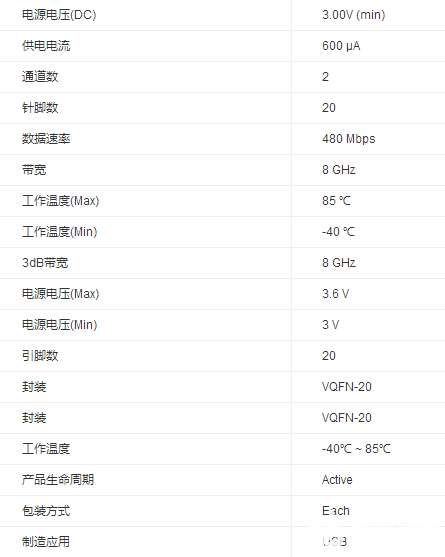

该设备的优秀动态特性允许具有最小衰减的高速开关几乎没有附加抖动的信号眼图，它运行时消耗 <2 mW 的功率，并且具有可通过 OEn 引脚执行的关机模式结果 <20 µW，接下来给大家介绍HD3SS3212IRKSR接口芯片的产品规格参数信息：

HD3SS3212 是一款通用模拟差分无源开关，可用于任何高速接口需要 0 至 2 V 共模电压范围和差分信号的应用幅度高达 1800 mVpp，它采用自适应跟踪，确保通道保持不变整个共模电压范围。该器件的出色动态特性允许高速开关以最小的衰减到几乎没有附加抖动的信号眼图，它在运行时消耗 <2 mW 的功率，并且具有可通过 OEn 引脚执行的关断模式导致 <20 µW，下面为大家科普HD3SS3212IRKSR接口芯片的引脚图、功能图等内容。

电路原理图

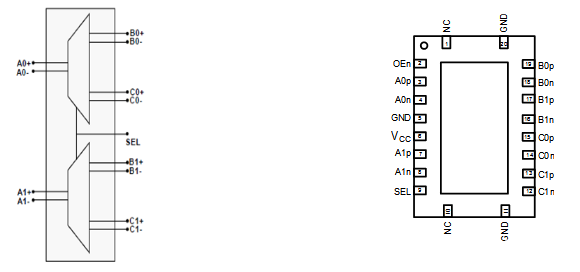

引脚功能图

功能框图

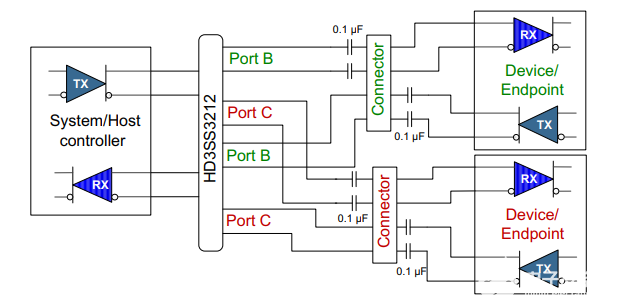

应用信息图

HD3SS3212 有两种电源模式，活动/正常工作模式和待机/关机模式，期间待机模式下，设备消耗的电流非常小，以节省最大功率，要进入待机模式，将OEn 控制引脚通过一个电阻拉高，并且必须保持高电平，对于主动/正常操作，OEn控制引脚应拉低至 GND 或动态控制在 H 或 L 之间切换。

以上就是HD3SS3212IRKSR接口芯片的产品介绍。
