信号完整性工程师眼里的USB信号该做什么？

写文字之前，两个背景交代一下：

1.前文讲过USB3.0 的基础知识，可以先了解一下。

2.关于知识体系框架图（设计，仿真，测试），先有个概念。

言归正传。

1、Pre-Layout（先期布局

需要信号完整性工程师评估USB 接口摆放位置是否符合。是否符合取决于链路的情况，也就是链路评估。

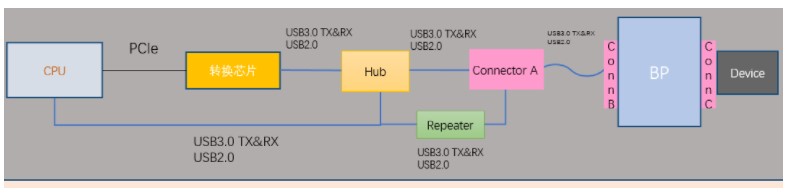

关于USB的链路，先要搞清楚USB 的拓扑结构，一般来自于前文中所说的4种拓扑结构之一。下图为一个综合的链路形式：

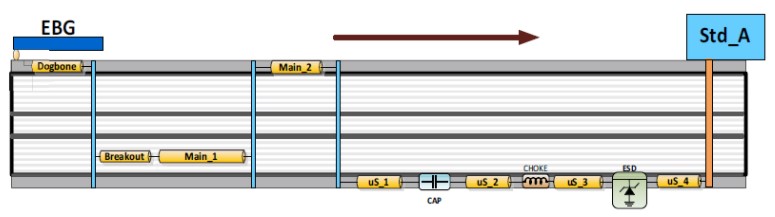

举个例子，选用简单的一种拓扑结构来做一种推算：

1.根据USB接口位置，预估线长为Y。

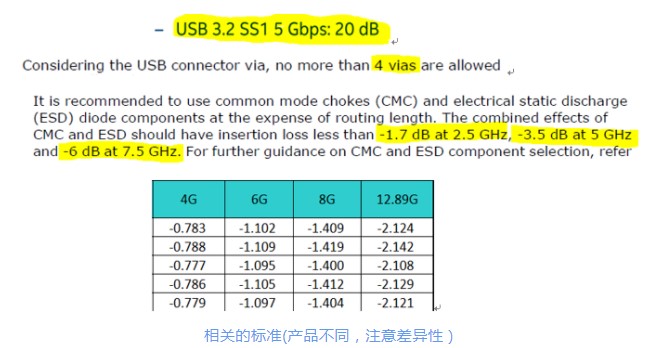

2.链路阈量。

4 dB (Package)+ 2 dB (PTH Connector)+ 0.3 x 4 (Via) + 3.5 dB (CMC&ESD) = 10.7 dB

(20-10.7)/0.9 =10.33 inches

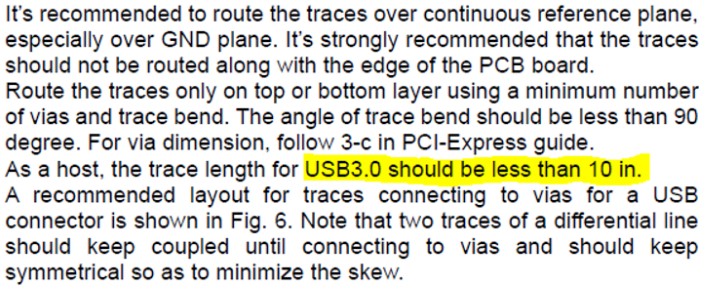

所以有些芯片DG给出的参考值 10 in。

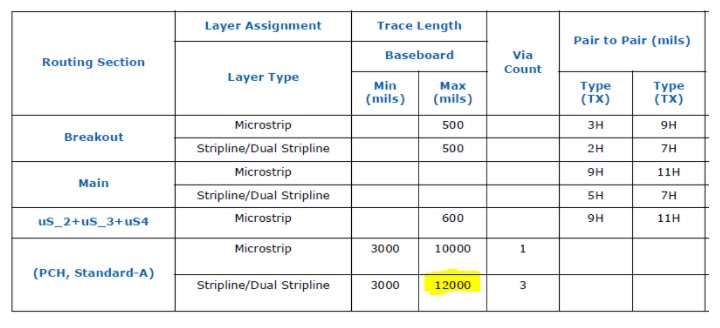

有的小伙伴立马举手，说：我看到有些DG给出的是12 in。

这个是因为板材的区别（FR4 & Mid Loss）。

线长的最大长度除了受板材因素的影响，还有叠层和铜箔，都会影响。

2、版图检查

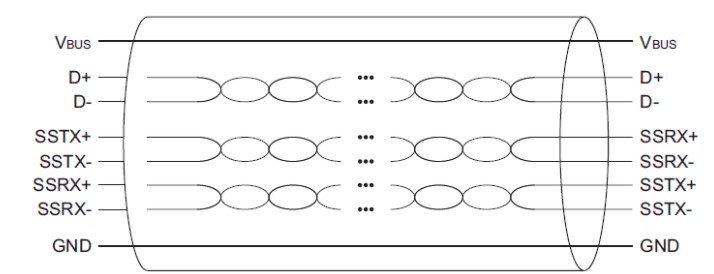

1.我们需要关注的信号是哪些，USB3.0信号图：

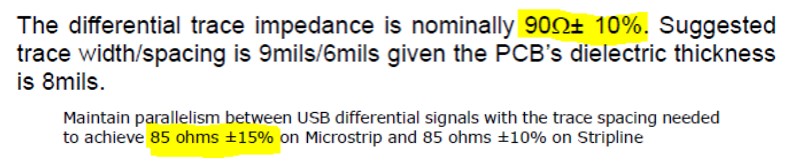

2.信号的阻抗：

阻抗的值根据产品链路的实际情况，做好阻抗匹配。

3.Layout

列举部分，以产品设计的checklist为准。

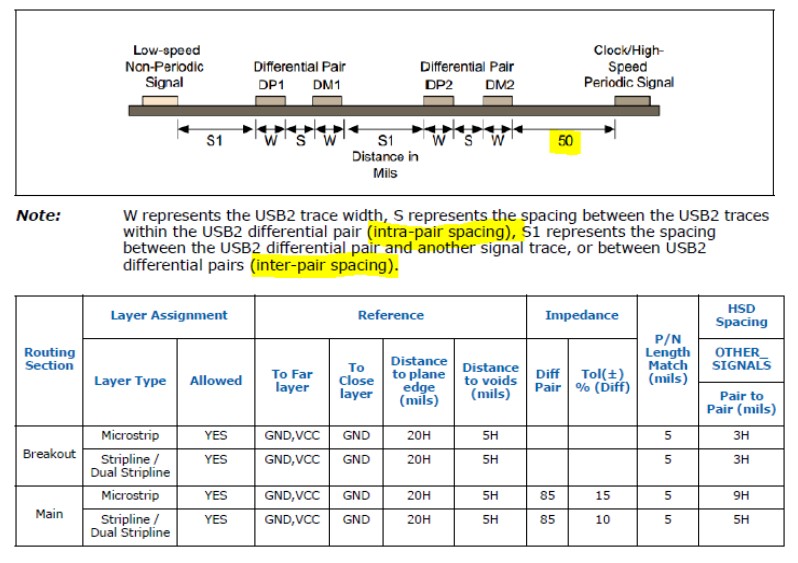

分清楚 Intra-pair spacing & Inter-pair spacing

重读Design guide 发现有意思的一点：

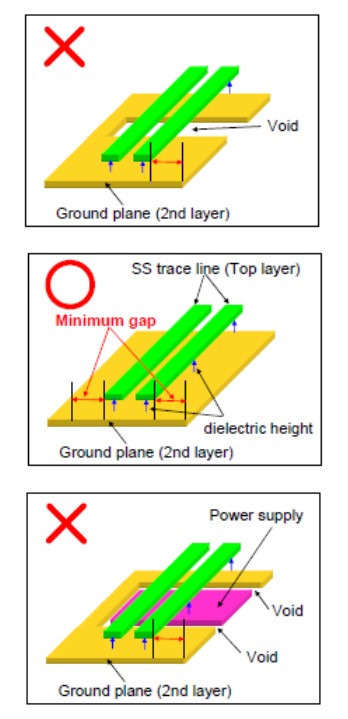

参考层完整性：

注：参考平面的改变，要加stiching via

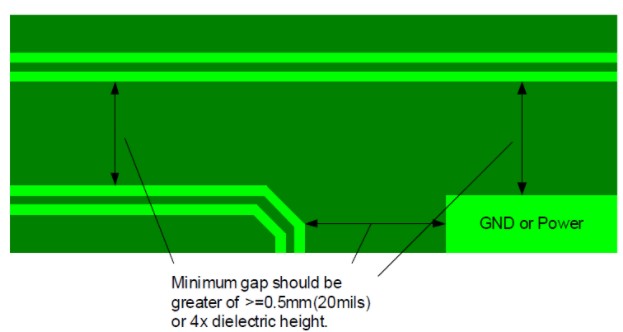

避免串扰（Crosstalk）

4.链路上器件的摆放：

关于CAP位置摆放标准，之前有做过相关的仿真，只要不摆放在链路的中间位置，尽量靠近发送端或接收端摆放都可以。

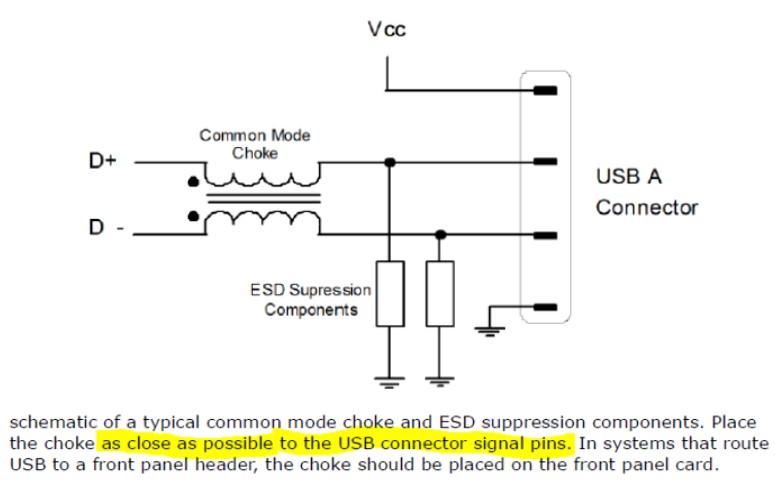

CMC(Common mode chokes)

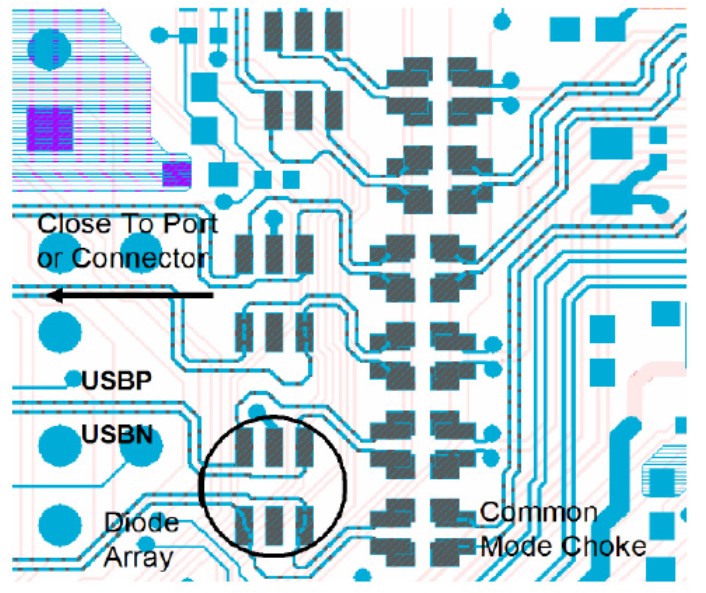

ESD diode加在USB 信号路径，增大了寄生电容，影响了信号质量。版图设计可以参考如下优化。同时注意器件摆放层，减小stub。

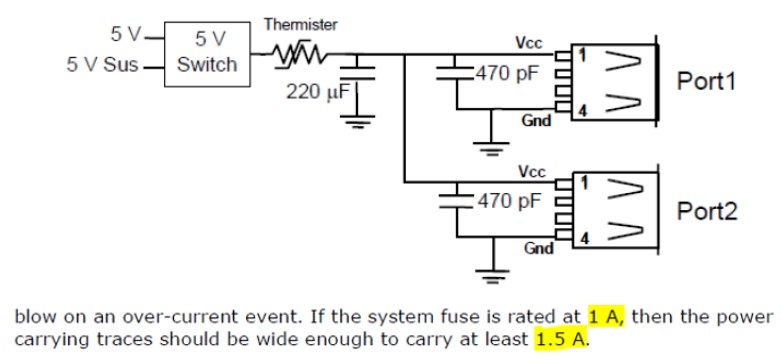

5.电源部分：

电源部分的Power fill按照1.5 A 的阈量预估。电源部分牵扯到USB droop和IR drop的测试。还有电源路径的PDN的知识点。这里面就不做展开。

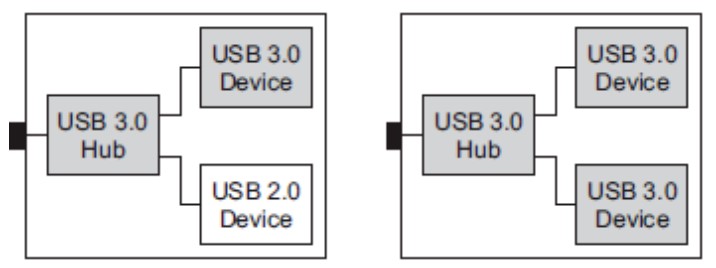

6.Hub部分：

Hub有USB3.0&USB2.0之分

7.Repeater（Re-driver&Re-timer）

摆放位置也没有明确说明，也是尽量靠近终端。

一般来说，就是调节均衡的设置，改善信号的上升时间和眼高的幅值，就不展开说了，参照使用手册。

8.Differential Via

阻抗突变，注意优化。

3、总结

这边只拿一个简单的拓扑结构进行梳理，其他的链路中有redriver ，经过Hub转换，有Cable连接等各种的情况，不同的拓扑结构，具体情况分别评估，这里只做个抛砖引玉，就不一一展开了。
