迪文串口屏想实现超低功耗怎么办？

随着液晶屏越来越普及，很多手持仪器或者使用数码管类型，使用电池供电的产品也转向使用液晶屏，但很多用户对于液晶屏功耗不知是否满足其需要，T5L串口屏可以满足客户这一需求。

T5L串口屏需要降低功耗的办法一种是选用本身是低功耗的型号产品，第二是降低液晶屏背光亮度亮度功耗。

低功耗类型产品有比如T5UIC1系列，4.3寸背光点亮功耗为5V，220mA；F系列产品，4.3寸背光点亮功耗为5V，230mA。

以T5L串口屏DMG80480C070_03WTC为例，供电电压是5V，背光最大亮度功耗为500mA*5V=2500mW，关闭背光亮度功耗为150mA*5V=750mW。

750mA主要是由LCD的逻辑电路、T5L内核运行、LCD的TCON相关电路功耗所组成。 背光点亮时的功耗是2500-750=1750mA，可见液晶屏背光是LCD功耗的主要来源。

当T5L内核运行、TCON相关电路功耗做到很低时，如要降低串口屏功耗，只能降低背光功耗。

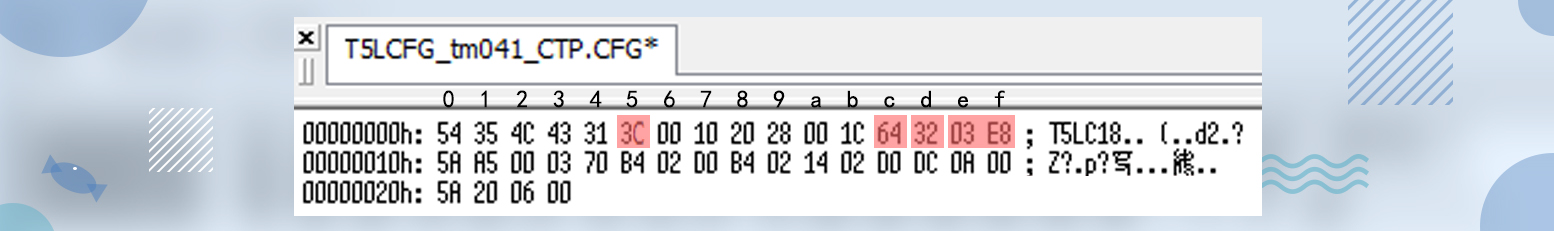

背光待机功耗降低设置如下：

①CFG文件0x05地址配0x3C；即0011 1100，开启背光受控制生效。

②CFG文件0x0C地址点亮亮度值配0x64。

③CFG文件0x0D地址待机亮度值配0x32，一半亮度。

④CFG文件0x0E 0x0F点亮时长两字节地址写0x03E8。即10S不点击进入背光，10*1000/10=1000，换算成16进制为0x03E8。

以上背光亮度范围是0x00-0x64，即100 级亮度调节。当亮度调节至最高亮度的 1%~30%时，可能出现闪烁现象，此范围不建议设置。所以关闭背光时功耗是750mW，点击触摸屏时可以唤醒，唤醒时长范围是0x0000-0xFFFF，即65535*10/1000=655秒，注意背光待机屏保开启后，第一次点击触摸屏为唤醒背光，第二次点击才会触发触控控件。
