迪文串口屏的CFG文件怎么用？

迪文科技DGUS II中的CFG文件是系统参数配置文件，采用十六进制通过UltraEdit等软件进行编辑。

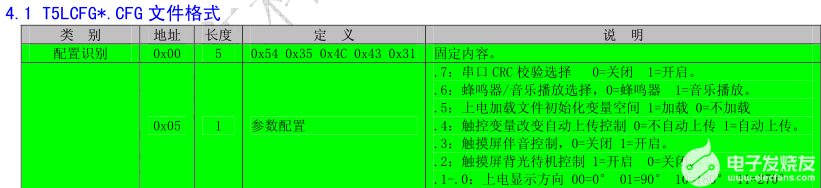

根据智能屏型号查找对应DGUS应用指南，参照应用指南CFG参数说明部分进行配置。以T5L 0x05地址配置CFG文件为例（图一），配置说明如下：

图一：T5L 0x05位置配置CFG文件

①串口CRC校验关闭：.7校验位配置0

②设置蜂鸣器播放：.6选择0

③设置上电显示初始值：.5初始值配置1

④触控数据自动上传：.4数据配置1

⑤设置背光关闭：.2背光待机配置0

⑥开启触摸屏伴音：.3触摸伴音配置1

⑦显示方向0°配置：.1方向配置0；.0位置配置0（.1和.0位是关联在一起的）

此处1个字节对应8个位，每个位对应开、关两种状态，开启相应位写1 ，关闭写0。将0011 1000换算成16进制为0x38，CFG文件0x05地址写入0x38，下载CFG文件完成相应配置即会生效。

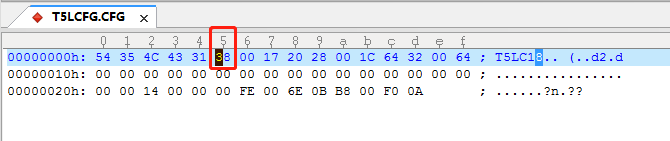

配置示例（图二）：

​图二：T5L 0x38位置配置CFG文件

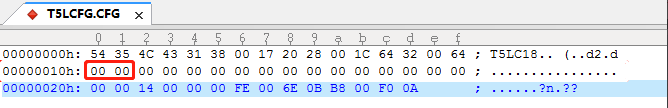

配置文件第二行0x10-0x1F为液晶屏显示配置，0x10-0x11头两字节写0x5A A5表示开启配置，为避免大家下载错误，0x10-0x11两字节已写为0x00 00，表示关闭此行配置（见图三）。

图三：液晶屏显示配置

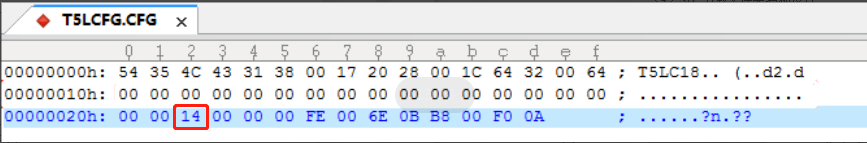

配置文件的第三行是触摸屏相关配置，地址0x22触摸屏灵敏度设置，仅用于电容屏增加亚格力面板或者钢化玻璃修改灵敏度，0x20写0x5A，表示0x22位置配置生效，0x22配灵敏度值，出厂默认为0x14，范围0x00-0x1F，一般亚格力面板或者钢化玻璃厚度越大，对应修改的值也越大（见图四）。

​图四：触摸屏显示配置

如需修改下载的DWIN_SET文件夹名称，需要自行增加配置文件的第四行。0x40和0x41写0x5A 0xA5，表示开启下载文件夹名称改写；0x42写0x08表示改写的文件夹名称长度为8个字节，范围是0x01-0x08；0x43-0x4A表示改写的文件夹重新命名字符，比如：RGZN_SET。配置如图五所示：

​图五：SD下载文件夹名称设置

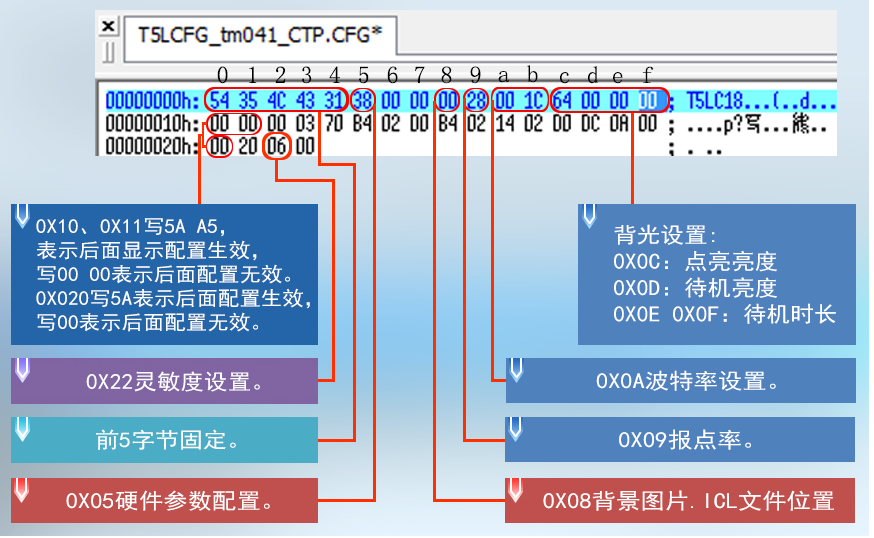

通常CFG文件只需要设置0x05【参数配置值】地址，即可满足多数开发需求。配置说明查看图六：

图六：T5L CFG文件配置位置示意图

CFG文件生成也可通过DGUS_Tool_V8.2.1.17软件——工具——生成CFG文件——查看到CFG配置参数，同样只需要配置所需要的“系统配置”或相应部分即可（图七）。

​ 图七：DGUS软件设置界面

注意事项及常见问题：

1、CFG文件可以通过DGUS_Tool_V8.2.1.17及以上版本软件生成，直接使用出厂配置文件，在其基础上修改会更方便。

2、CFG文件命名需要与使用产品内核保持一致。例如，使用T5L产品，则CFG文件的全名应当为T5LCFG.CFG，“T5LCFG”是标志符，如果命名错误将导致文件不能读取解析。

3、T5L串口屏在烧录过程中掉电黑屏导致无法下载，需要使用PGT05烧录器重新下载更新内核文件。

4、触摸配置模式出厂已配置好，正常情况下用户不用配置。如出现滑动翻页或者触控反向、配置过程中导致花屏、白屏，可尝试新下载出厂CFG文件。
