CS5263方案概述 DP转HDMI2.0转换器芯片可兼容替代

PS176是一个显示端口 （DP）至HDMI 2.0视频接口转换器适用于需要视频协议转换的电缆适配器、电视接收器、监视器和其他应用。它将接受任何显示端口输入格式，包括DP 1.1a、dp1.2a、dp1.3或dp1.4。它可以输出传统的HDMI和DVI视频模式以及HDMI2.0格式。HDMI 2被支持到允许的最大TMDS日期速率为6Gb/s，使得4K 超高画质的视频以每秒24位的4:4:4视频模式每秒60帧的速度播放。

PS176可提供实现由一个使用内部SPI ROM进行自动配置和微代码的集成微处理器。SPI ROM可以通过显示端口辅助通道或设备I2C输入设备进行实时更新。系统控制可通过I2C从机输入，I2C主接口可用于外部EDID和扩展功能。皆支持HDCO 1.4及HDCP 2.2内容保护协议及必要的HDCP再生功能，包括HDCP中继器功能，集成了HDCP 接收或者发送功能。

CS5263 是一款DP1.4转HDMI 2.0即 DP1.4转HDMI 4K60HZ 音视频转换芯片。CS5263可以兼容替代PS176的各项参数以及功能特性，主要用于设计DP转HDMI2.0音视频转换器或者DP转HDMI 4K60Hz音视频转接线等产品，也可用于以下产品：

DisplayPort到HDMI活动协议转换器

USB Type-C上的DisplayPort Alt模式 到HDMI协议转换器

Thunderbolt到HDMI协议转换器

扩展底座上的HDMI输出驱动程序

电视接收机上的显示端口输入

显示器上的DisplayPort输入

CS5263替代PS176参数特性：


集成了DisplayPort接收器和HDMI 2.0发射器，用于视频格式转换

支持在60Hz帧速率下显示分辨率高达4096 x 2160，24位彩色和4:4:4色采样，在HBR2（5.4Gbps）数据速率下使用4通道DP 1.2a、DP 1.3或DP 1.4输入

抖动清洗锁相环提供稳定的HDMI输出信号和宽的顺应性裕度

带片上键的HDCP 1.4和HDCP 2.3中继器功能

内部YCbCr 4:4:4/4:2:2到YCbCr 4:2:0的转换能力

包括带内部SPI ROM的片上微处理器

1.2V核心电源和3.3V I/O电源

低功耗

内部晶体振荡器，支持外部晶体或参考时钟

ESD:HBM 4kV

8*8mm 68针QFN封装，带e-Pad

CS5263替代PS176设计DP1.4转HDMI2.0音视频转换线路结构框图：

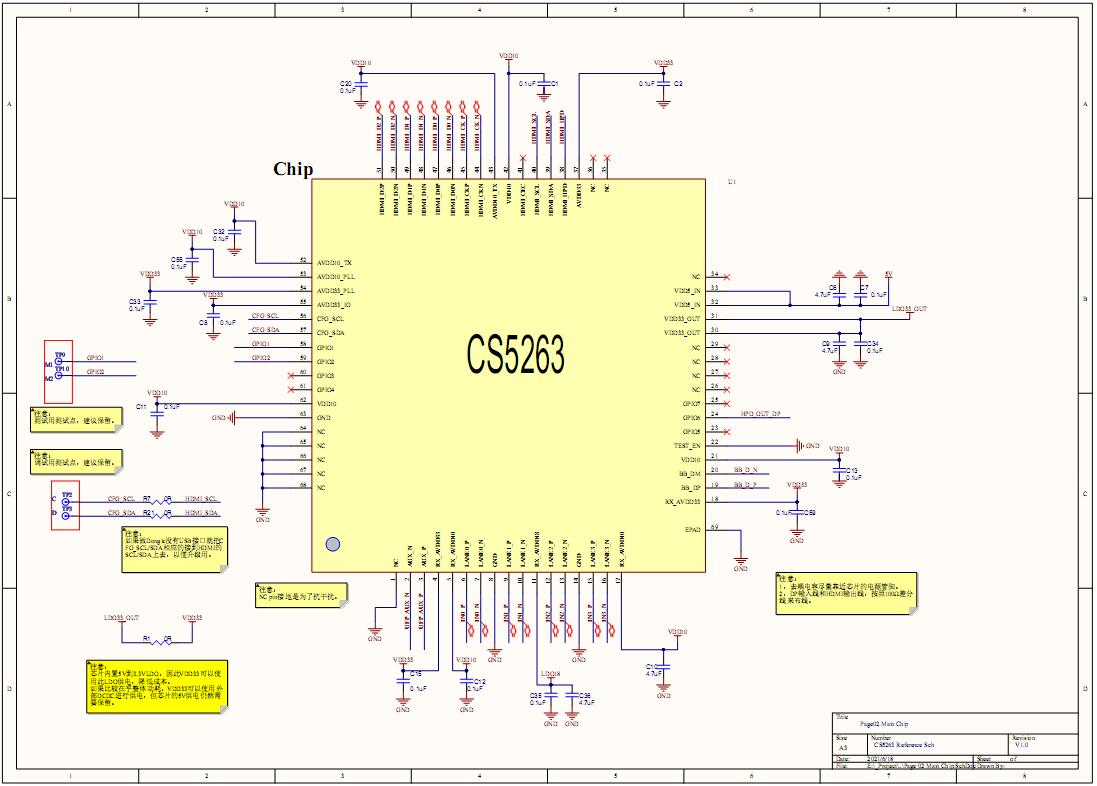

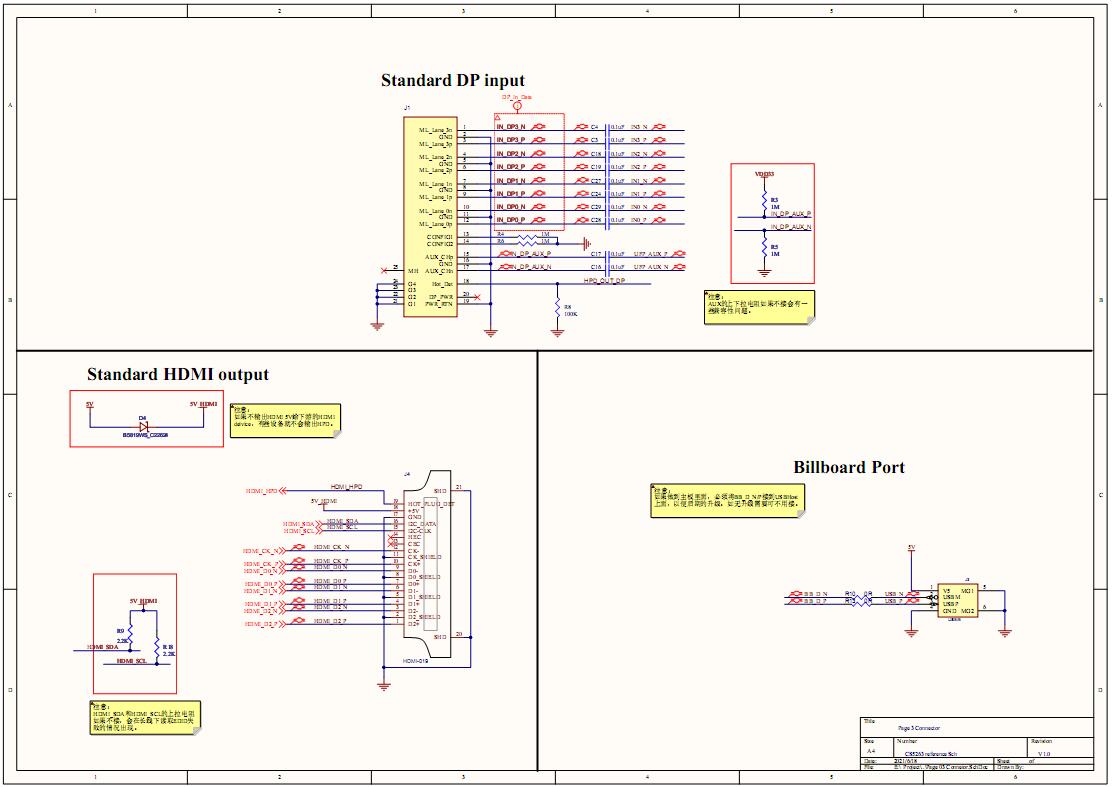

CS5263替代PS176设计DP转HDMI2.0或者DP转HDMI 4K60Hz转换电路原理图如下：

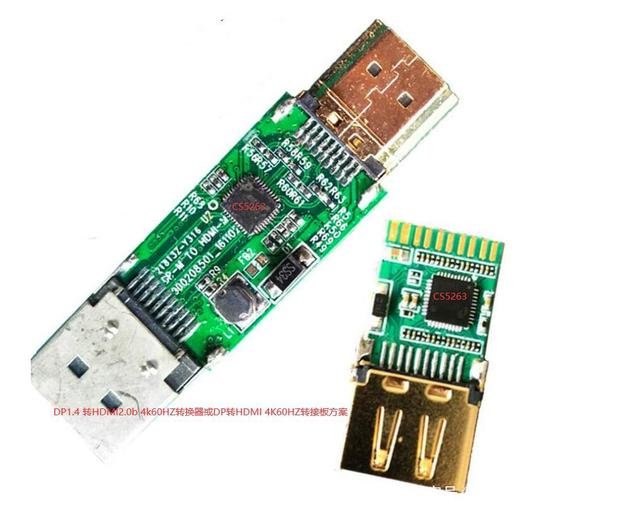

CS5263设计DP转HDMI2.0或者DP转HDMI 4K60Hz转换方案PCB板如下所示：

CS5263 DP转HDMI2.0 DP转HDMI 4K60HZ 替代PS176转换器或者转接线产品。
