CS5212 替代RTD2166 DP转VGA原理图

时间:2021-12-03 17:38

人气:

作者:admin

标签: 调节器  接收机  输出接口

导读:CS5212 替代RTD2166 DP转VGA原理图-台湾CAPSTONE瑞奇达CS5212是一款专业设计DP端口到VGA转换器的芯片,它结合了显示端口输入接口和模拟RGB DAC输出接口。嵌入式MCU基于工业标准8051核心单片机。...

  台湾CAPSTONECS5212是一款专业设计DP端口到VGA转换器芯片,它结合了显示端口输入接口模拟RGB DAC输出接口。嵌入式MCU基于工业标准8051核心单片机

  CS5212的特性简述

  2通道VESA DisplayPort v1.1兼容接收机

  VGA输出接口,8位DAC速度高达210MHz

  最大分辨率高达1920x1200x60(RB,缩小消隐),24位色深,1920x1440x60(RB,缩小消隐),或2048x152x60(RB,缩小消隐),24位色深,2048x1536x60(RB,缩小消隐),18位色深。

  内置振荡器,不需要外部晶体

  嵌入式线性压降调节器(LDO

  嵌入式微控制器

  嵌入式EDID(如果终端设备没有,CS5212将响应EDID)

  嵌入式V-sync/H-sync 5V缓冲器

  使用内部预置ROM支持EEPROM自由模式

  内部通电复位(POR)

  QFN32 4x4封装

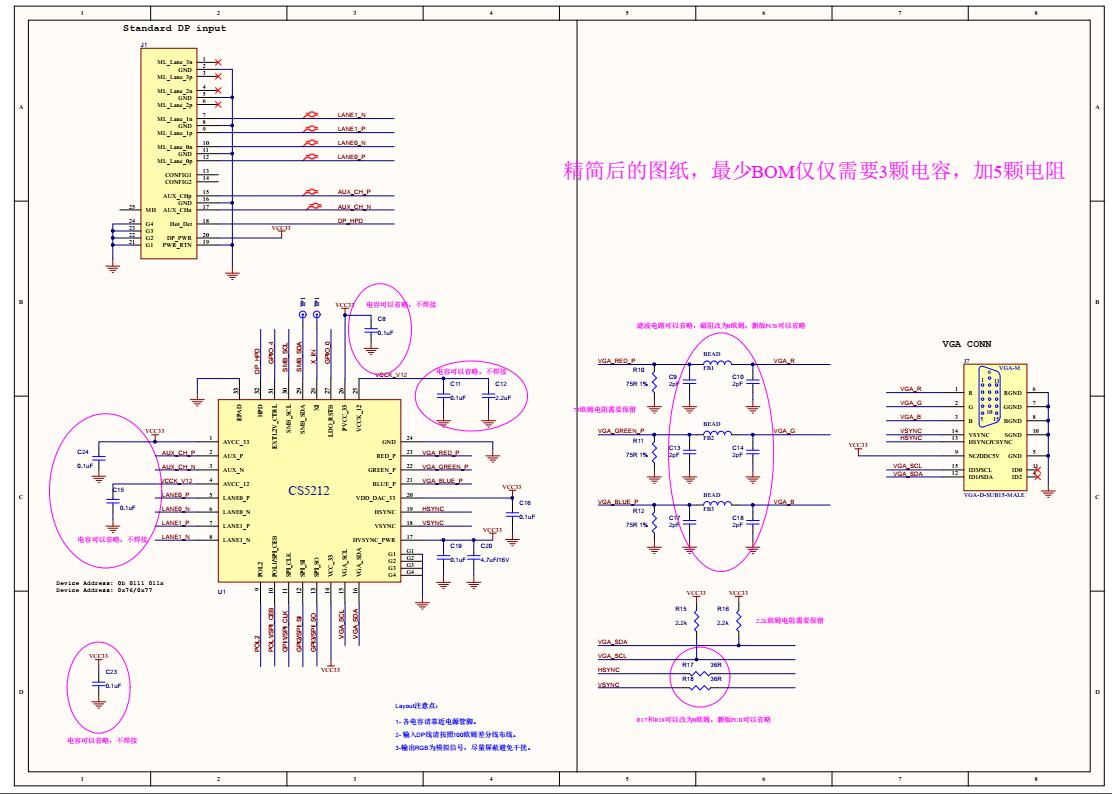

  其可以用3个电容和5个电阻精简设计DP转VGA转接线或者转接器原理图如下:
