CS5212完全替代IT6516方案芯片 DP转VGA方案

　　台湾联阳IT6516是一种高性能的DP显示端口到VGA转换器方案芯片。IT6516结合DisplayPort接收器和三重DAC，通过转换功能支持DisplayPort输入和VGA输出。内置DisplayPort接收器完全符合DisplayPort 1.1a规范。

　CapstoneCS5212不管在功能上和产品特性上都是可以完全替代台湾联阳IT6516方案芯片。

　　CS5212产品特性：

　　2通道VESA DisplayPortv1.1兼容接收机

　　VGA输出接口，8位DAC速度高达210MHz

　　最大分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。

　　内置振荡器，不需要外部晶体

　　嵌入式线性压降调节器（LDO）

　　嵌入式微控制器

　　嵌入式EDID（如果终端设备没有，CS5212将响应EDID）

　　嵌入式V-sync/H-sync 5V缓冲器

　　使用内部预置ROM支持EEPROM自由模式

　　内部通电复位（POR）

　　QFN32 4x4封装

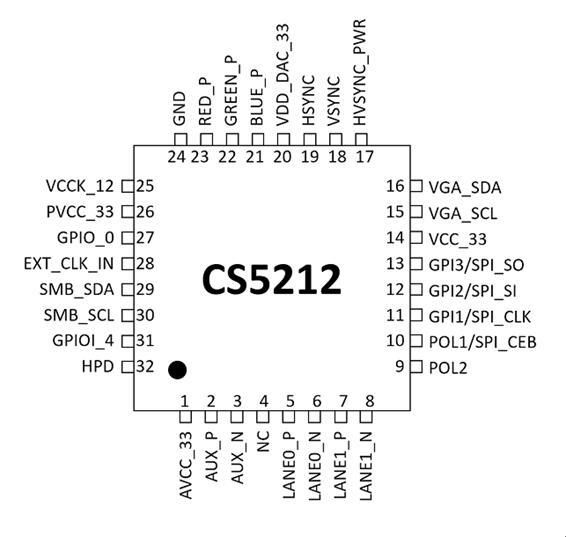

　　CS5212封装

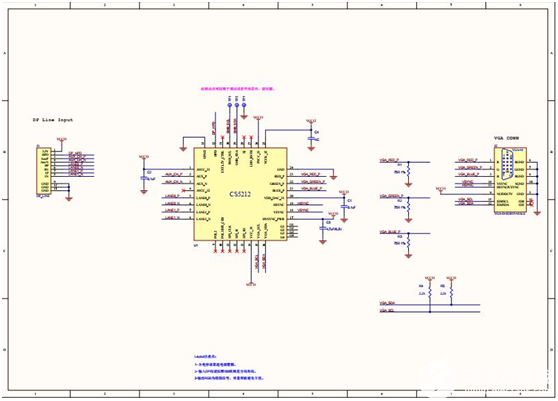

CS5212设计DP转VGA转换器方案替代IT6516电路原理图如下所示：
