大联大品佳集团推出基于Infineon产品的65W USB-PD解

2021年8月5日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下品佳推出基于英飞凌（Infineon）XDPS21081的65W USB-PD解决方案。

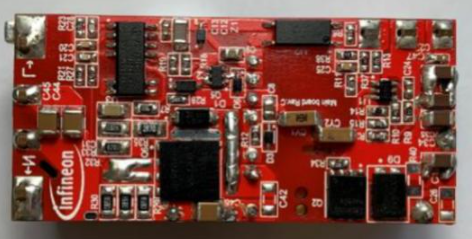

图示1-大联大品佳基于Infineon产品的65W USB-PD解决方案的展示板图（一）

自PD充电协议普及以来，PD充电器可谓是在消费电子领域大放异彩，成为了越来越多数码产品的标配。目前，不仅手机、移动电源纷纷采用PD充电器，就连switch游戏机、笔记本等设备也都纷纷投入到PD阵营中，这让PD充电器的市场进一步扩大。大联大品佳基于Infineon XDPS21081推出的65W USB-PD解决方案，具有高效率、低成本的特点，可广泛应用于Mobile PD charger，PC adapter等领域。

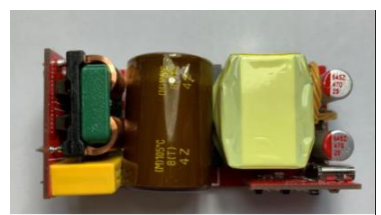

图示2-大联大品佳基于Infineon产品的65W USB-PD解决方案的展示板图（二）

本方案作为一款65W USB-PD 3.0型C型充电器，其通用输入电压范围为90~264VAC。支持输出为5V/3A、9V/3A、12V/3A、15V/3A和20V/3.25A。其峰值效率为93%，待机输入功率《65mW。

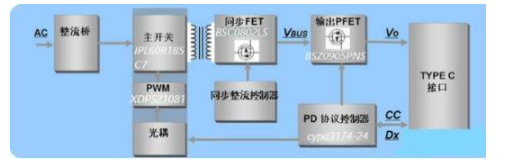

图示3-大联大品佳基于Infineon产品的65W USB-PD解决方案的方块图

这款方案的设计核心为XDPS21081反激式控制器IC，其可满足QR或断续导电模式（DCM）操作下的所有条件。不仅如此，XDPS21081还能够在减频模式（FRM）和突发模式（BM）中至轻负荷状态下，最大限度地提高效率。总而言之，整体效率可推至90%以上，而在所有负荷和输入线性电压范围内，最高效率达到93%以上。

此外，XDPS21081具有多种保护功能（如：输入过欠压、CS引脚短路、VCC过压保护（OVP）、Vout OVP、过流保护（OCP）、过载保护（OLP）、过温保护（OTP）、锁存使能等）。并且该控制器可通过各种配置特性来开拓电源的全部功能，例如最大功率控制的传播延迟补偿，可变输出的自适应电流限制电压，以及QR和FQR ZVS模式之间转换的可配置输入线性电压。

图示4-大联大品佳基于Infineon产品的65W USB-PD解决方案的实体图

核心技术优势：

• 易于定制与紧凑的形式因子设计，功率密度达25W/in3；
• 高效率、低待机功耗，符合国际法规要求；
• 具备各类保护，如：输入过欠压，过温保护（OTP），Vout OVP等保护。

方案规格：

• 通用输入电压范围90~264VAC；
• 高达65W的连续功率，峰值效率超过93%；
• 固定输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A；
• 满足欧盟CoC Tier 2和美国能源部能源之星VI级平均效率和空载输入功率要求。
