PCIe总线AC耦合及高速信号调整技术

本篇主要介绍PCIe总线的AC耦合电容、总线的去加重等高速信号调整技术。

AC耦合电容可以参考之前的文章《逻辑电平之差分互连AC耦合电容（7）》，本文主要针对PCIe接口介绍AC耦合电容的实际使用。

信号调整相关资料可以参考之前的文章《高速信号调整技术》，本文主要针对PCIe介绍其使用的具体的调整技术。

1、AC耦合电容

一般使用AC耦合电容是为了提供直流偏压。直流偏压就是滤除信号的直流分量，使信号关于0轴对称。

从这个作用看，其实理想电容应该可以放在通道的任何一个地方。但实际电路中的电容并非理想的，有寄生电感的存在，而且焊盘和换层过孔都是阻抗不连续点。

那为什么PCIe要求放在发送端呢？其实仔细看PCIe规范是说如果是两块板连接时，要放在发送的那块板上。如果发送接收在同一块板上，那么就随意吧，但最好靠近一端。

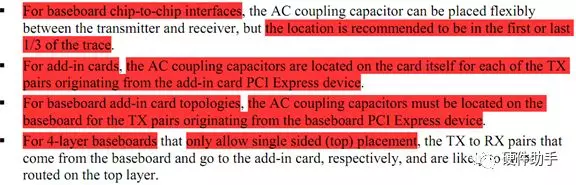

下面是从PCIe 3.0规范中摘取出来的截图，可以清晰的看到对AC耦合电容位置的准确描述！

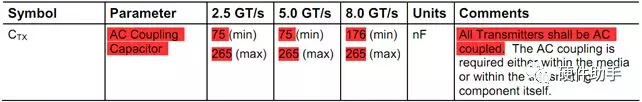

PCIe总线还规定了耦合电容的大小范围，详细参见规范中的表4-18，摘取如下：

PCIe协议规定的AC耦合电容规范

All platforms that have transmitters supporting 8.0 GT/s must implement the 176-265nF CTX value. Platforms operating at 2.5 or 5.0 GT/s only may implement over arange of 75 to 265 nF. （如果是PCIe 3.0则AC耦合电容必须选择大一些！！！这就是为什么大部分时候我们看到参考设计中的AC耦合电容都选择0.1uF，而有时候会遇到有的设计的耦合电容不是0.1uF，而是0.22uF之类的值，对此不要感到惊讶。）

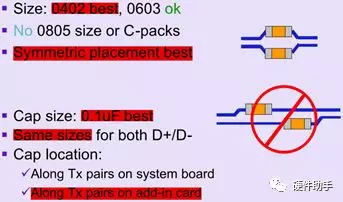

针对AC耦合电容，PCB布局布线一定要讲求对称！！！

2、高速信号调整
由于PCIe的速率越来越高，而普通的PCB板材和接插件对信号的传输损耗较严重，因此PCIe G1和G2在发送端都采用了去加重技术（De-emphasis），即发送端在发送信号时对跳变位之后的信号（代表信号中的低频成分）减小幅度发送，这样可以部分补偿一下传输线路对高频成分的衰减，从而得到比较好的眼图（信号摆幅小，眼图高度低，功耗小，EMC辐射小）。

PCIe G1中采用的是-3.5dB的去加重，G2中采用的是-3.5dB和-6dB的去加重。对于G3，由于信号速率更高，需要采用更加复杂的二阶去加重技术，即除了跳变位减小幅度（De-emphasis）发送外，在跳变位的前一位也要增大幅度发送，这个增大的幅度通常叫做Preshoot。

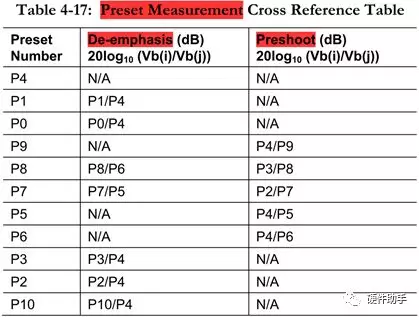

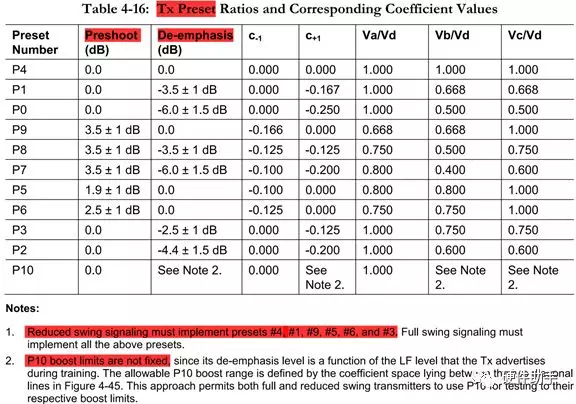

为了应对复杂的链路环境，PCIe G3中规定了共11种不同的Preshoot和De-emphasis的组合（Preset），实际应用中Tx和Rx端可以在Link Training阶段协商出一个最优的Preset值。

PCIe G3除了在发送端对信号高频进行补偿，在接收端还要对信号做均衡（Equalization），就是在Rx端的接收芯片内增加一个均衡电路，可以抬高接收到的信号中的高频分量，从而对线路的损耗进行进一步的补偿。均衡器的强弱也有很多档可选，在Link Training阶段Tx和Rx端会协商出一个最佳的组合。
