PCIe总线的电源管理之去耦电容

本片主要介绍PCIe总线的电源管理，主要包括不同板卡的功耗、板卡的能耗等级等。

1、功耗等级

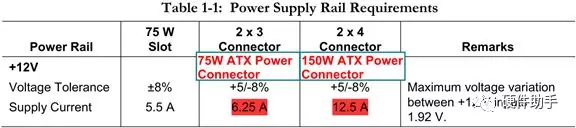

根据《PCIx系列之“PCIe总线信号介绍”》，PCIe接口的电源包括+12V、+3.3V、+3.3Vaux三种。根据功耗的不同，三种电压的供电能力不同，PCIe卡可以分为以下几种：

• 10W，直接通过金手指提供；
• 25W，直接通过金手指提供；
• 75W，直接通过金手指提供；
• 150W，需同时通过金手指和2×3Connector提供；
• 225W，需同时通过金手指和2×4Connector提供；
• 300W，需同时通过金手指和2×3Connector和2×4 Connector提供；

2、电源去耦电容要求

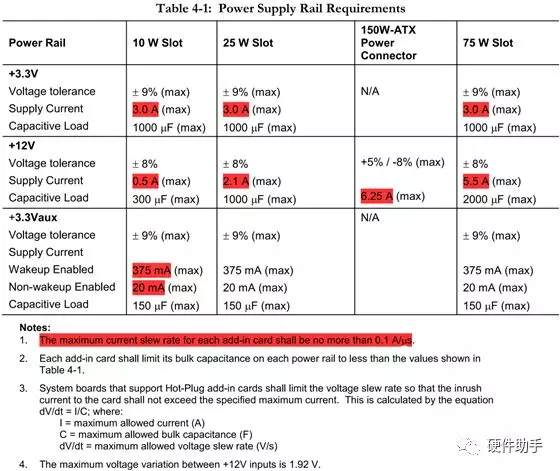

PCIe接口的去耦电容、bulk电容要求如下：

3、电源管理

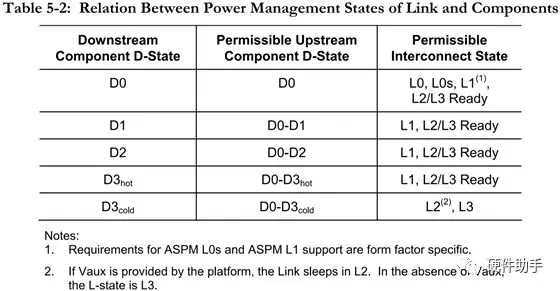

PCIe卡和RC建立连接后，Link power management states有如下几种:

• L0 – Active state. 是工作状态，所有的PCIe操作都可以进行。
• L0s – A low resume latency, energy saving “standby” state. 是节能的待机状态，但是能很快恢复到工作状态。
• L1 – Higher latency, lower power “standby” state. 是低能耗的待机状态，需要比L0s更多的时间恢复到工作状态。
• L2/L3 Ready – Staging point for L2 or L3.
• L2 – Auxiliary-powered Link, deep-energy-saving state. 使用辅助供电，深度节能状态，实现上面属于可选的状态。
• L3 – Link Off state. 是完全关闭的状态。
• LDn – A transitional Link Down pseudo-state prior to L0.

Device Power Management States有如下几种:

• D0 State

D0 uninitialized state

D0 active state

• D1 State
• D2 State
• D3 State

D3 hot state

D3 cold state

每一种尺寸的卡，在上电时其默认最大功耗是有限制的，可以通过软件配置更高的功率。每种尺寸的卡的默认功率为：

• A x1 standard height, half-length card is limited to a 10 W maximum power dissipation.
• A x1 low profile card is limited to a 10 W maximum power dissipation.
• A x1 standard height, full-length card is limited to a 10 W maximum power dissipation at initial power up. When the card is configured for high power, by default, it must not exceed a 25 W maximum power dissipation oroptionally it must not exceed a 75 W maximum power dissipation.
• A x4/x8 or a x16 standard height or low profile card is limited to a25 W maximum power dissipation at initial power up. When a card is configured for high power, it must not exceed a 75 W maximum power dissipation.
